小型漏电保护断路器结构设计

　　在民用建筑配电、工业末端低压供电回路的设计选型中，漏电保护类器件是直接关系到人身触电防护、线路漏电火灾防控的核心元件，本次呈现的这款小型漏电保护断路器三维结构，完全贴合导轨式安装的末端配电场景需求，可直接嵌入家用配电箱、车间小型动力柜、户外临时配电盒的标准安装位中。从实际使用场景来看，这类器件主要对接220V单相交流供电回路，当回路中出现相线对地漏电电流超过动作阈值、或是人体误触带电体形成剩余电流通路时，器件可在数十毫秒内完成脱扣分断，快速切断供电回路，避免触电伤亡事故持续扩大，同时也能对线路绝缘老化破损引发的持续漏电打火形成防护，降低电气火灾的发生概率。

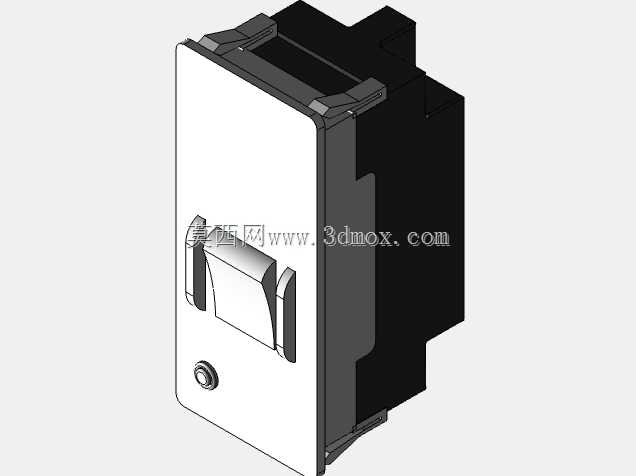

　　从结构设计思路来看，这款器件采用模块化卡装结构设计，主体外壳采用阻燃热固性塑料成型，正面设置操作拨柄与状态指示结构，拨柄的行程与脱扣机构的动作行程做了精准匹配，手动分合闸操作时的反馈力度清晰，不会出现虚位卡滞的问题；器件侧面设置标准导轨卡扣，可直接卡装在35mm标准DIN导轨上，卡扣自带弹性锁止结构，卡装后不会因柜体振动出现松脱移位，拆卸时只需拨动卡扣锁舌即可快速取下器件，无需额外工具辅助，完全适配现场快速装配、后期运维更换的作业需求。从安装边界与尺寸设计来看，这款器件的宽度尺寸控制在单极模数宽度范围内，可与同系列的微型断路器并排安装在配电箱内，不会占用额外的安装空间；器件背部的接线端子采用压线框结构，可适配1.5平方到6平方的铜芯导线接入，端子的压线深度做了限位设计，接线时导线插入到位后即可拧紧螺丝，不会出现导线压接不牢、或是螺丝过度拧紧压伤线芯的问题；器件前端的操作面与配电箱盖板的开孔尺寸完全匹配，安装后拨柄可完全露出操作区域，不会被盖板遮挡影响操作。

　　从功能结构的细节设计来看，器件内部集成了剩余电流检测模块、脱扣执行机构、灭弧腔室三个核心部分，三维结构中预留了零序电流互感器的安装位、脱扣衔铁的动作行程空间，灭弧腔室的栅片排布角度做了优化，分断短路电流时可快速切割拉长电弧，让电弧在腔室内快速冷却熄灭，避免电弧外喷引发相邻器件的绝缘损伤；器件正面下方设置的测试按钮结构，可在日常运维时模拟漏电故障，验证器件的脱扣功能是否正常，按钮的按压力度做了适配设计，不会出现误碰触发脱扣的问题，同时按动时的反馈清晰，可明确判断测试动作是否触发。

　　在三维建模的细节处理上，所有的装配间隙都按照实际注塑件的公差要求做了预留，外壳的合模缝位置、卡扣的配合间隙、操作拨柄与外壳的活动间隙都控制在合理范围内，不会出现结构干涉的问题；器件表面的加强筋排布也完全符合实际产品的结构强度需求，在接线端子拧紧、器件卡装到导轨上时，外壳不会出现形变开裂的问题。这类小型漏电保护器件在实际工程应用中，覆盖了家庭插座回路、车间手持电动工具供电回路、户外临时施工供电回路、潮湿场所供电回路等多个场景，其结构设计的合理性直接关系到供电可靠性与用电安全性，建模过程中对每一处装配结构、安装尺寸的还原，都能为后续的配电柜体布局设计、器件选型验证、装配工艺模拟提供准确的三维数据支撑，避免实际装配时出现尺寸不匹配、结构干涉的问题。
