长条式称重传感单元结构三维建模

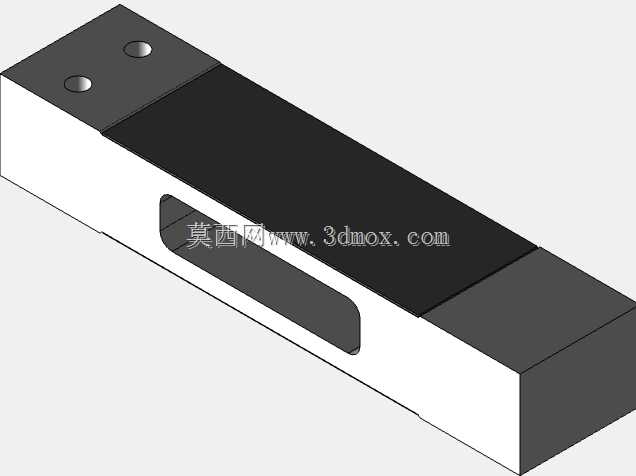

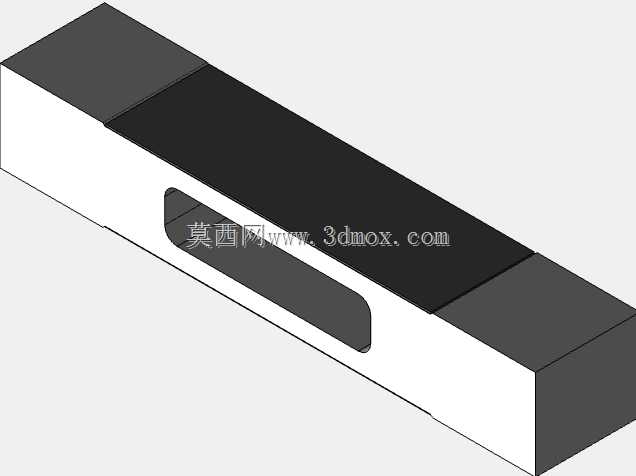

　　在工业称重、料位监测、自动化产线工件重量校验这类场景里，这类长条式应变传感单元是核心的力值采集部件，很多人会把它和普通的压力传感元件混淆，实际上它的结构设计完全围绕应变片的形变均匀性展开，从三维结构上能看到，整体采用长条形悬臂梁式布局，主体承载段采用矩形截面设计，一端设置两个定位安装孔，用于和设备固定基座刚性连接，另一端为自由受力端，直接承接被测载荷。

　　从结构设计逻辑来看，主体梁体的中段特意开设了长圆形的应力释放槽，这个结构不是为了减重，而是为了让粘贴在梁体上下表面的应变片区域获得均匀的应变场，避免安装应力、偏载带来的测量误差，很多新手建模时容易忽略这个槽的位置精度，实际上槽的两端圆弧过渡半径、槽深和梁体总厚度的比例，直接决定了传感器的线性量程范围，槽深过大会导致梁体刚性不足，过载时容易产生塑性形变，槽深过小则应变输出灵敏度不足，需要搭配更高倍数的放大电路，反而会引入更多噪声。

　　安装边界上，固定端的两个安装孔采用沉孔设计，安装时螺栓拧紧后头部不会突出梁体上表面，避免和被测载荷的接触面产生干涉，两个孔的中心距严格匹配工业称重模块的通用安装尺寸，不需要额外做转接板就能直接替换同规格的传统传感单元，梁体的上表面覆盖有一层黑色的防护盖板，这个盖板的作用是密封内部的应变片和走线区域，避免车间里的切削液、粉尘进入应变片粘贴区域，造成零点漂移，盖板和梁体之间采用密封胶粘接，边缘做了微小的倒角处理，避免安装时剐蹭操作人员的手部或者周边的管线。

　　实际应用中，这类传感单元常被用在小型电子台秤、皮带输送机的在线称重段、自动化分拣设备的重量检测工位，单只额定载荷通常覆盖几十公斤到数百公斤区间，建模时需要特别注意梁体的受力形变方向，自由端的受力面做了平面度要求，安装时需要保证受力方向和梁体的中心轴线垂直，偏载角度超过3度就会带来明显的测量误差，很多现场调试出现的数值跳变问题，本质上都是安装时没有保证受力垂直度，而不是传感器本身的质量问题。

　　从三维建模的细节处理来看，梁体的所有棱边都做了0.5mm的圆角过渡，一方面是消除机加工时的应力集中点，提升长期使用的疲劳强度，另一方面也避免尖锐棱边划破防护层或者安装线缆，固定端的端面和自由端的端面都做了平面度公差约束，保证安装时和基座、受力附件的贴合度，内部走线的槽位隐藏在防护盖板下方，建模时需要预留足够的走线空间，避免应变片的引出线被盖板压损，很多初级工程师在做这类结构建模时，往往只关注外形的相似度，忽略了这些和实际装配、性能相关的细节，导致建出来的模型只能做外观展示，无法用于后续的有限元受力分析或者实际的生产加工参考。

　　这类结构的材质通常选用铝合金或者合金钢，铝合金材质的型号多用于小量程、对重量敏感的移动称重设备，合金钢材质则用于大量程、长期重载的工业工位，不同材质对应的梁体厚度、应力槽尺寸都有细微差别，建模时如果是做通用选型参考，可以保留参数化的尺寸驱动关系，方便后续根据不同量程调整对应的结构参数，不需要每次都重新建模。另外要注意的是，这类传感单元的输出信号通常是毫伏级的微弱信号，所以结构设计上要尽量避免和强电线路的走线槽平行布置，不过这部分属于电气配套的内容，三维结构上只需要预留好信号线缆的出线空间即可，在梁体的固定端侧面通常会预留一个出线口，位置刚好在安装基座的避让区域，不会被安装螺栓或者固定结构压住线缆。
