平开窗执手锁结构设计

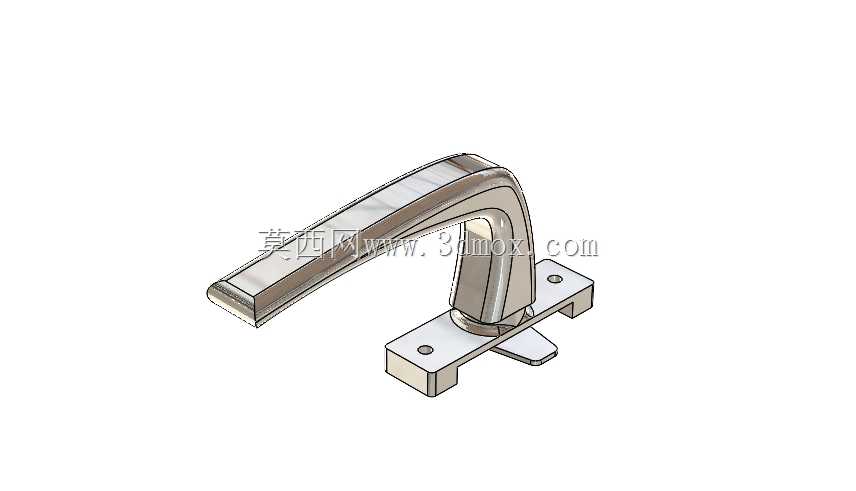

　　在民用建筑门窗、工业厂房隔断窗以及商用空间幕墙窗的配套五金选型中，执手锁是直接决定窗扇启闭操作手感、锁闭密封性能以及长期使用可靠性的核心部件，这款平开窗执手锁的三维结构设计，完全围绕实际安装与使用场景的工程需求展开。从实际使用场景来看，这类执手锁主要适配外平开窗、内平开窗以及部分上悬窗的启闭锁止需求，日常使用中用户通过扳动执手完成窗扇的解锁、开启、锁闭全流程操作，执手的握持弧度直接决定长时间操作的舒适度，尤其是大尺寸窗扇需要多点锁闭的场景下，执手的力臂设计需要匹配锁点传动的阻力特性，避免操作时出现发力别扭、锁闭不到位的问题。

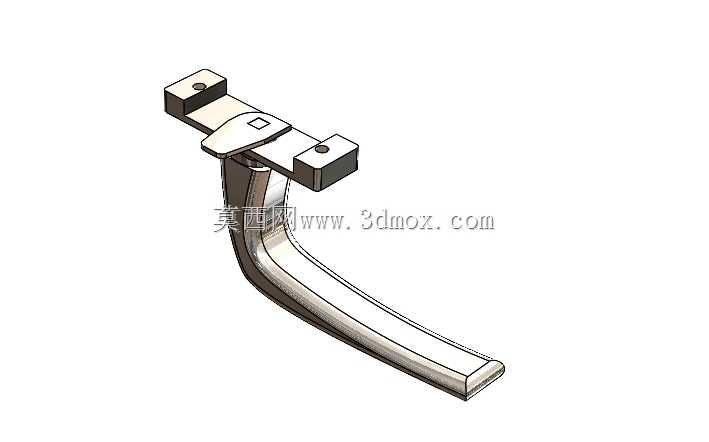

　　从功能特性层面看，这款执手锁采用基座与执手分体式装配结构，底部的安装基座设置两个对称的安装孔位，孔位间距符合主流门窗型材的安装槽口标准，不需要在型材上额外打孔改造，直接通过自攻螺丝即可完成基座与型材的固定，安装容错空间充足，即使是现场施工存在少量孔位偏差，也能通过基座的微量调整完成装配。执手与基座内部的传动方轴连接位采用标准方孔设计，可适配市面上绝大多数门窗传动锁闭器的方轴尺寸，不需要额外定制传动配件，替换通用性较强。执手的锁止状态下，整体与基座贴合紧密，不会出现晃动间隙，能够有效传递锁闭力，保证窗扇锁闭后胶条压缩量均匀，提升整窗的密封隔音性能。

　　设计思路上，这款执手没有采用复杂的异形曲面结构，整体线条简洁流畅，执手的握持段采用符合人体工学的弧形过渡，表面做圆弧倒角处理，没有尖锐棱角，避免日常操作时磕碰划伤。基座部分采用方正的平板结构，与型材表面贴合面平整，安装后不会出现翘起缝隙，能够减少灰尘、雨水进入型材内部的概率，提升五金件的抗锈蚀能力。内部传动结构做了隐藏式设计，所有传动部件都包裹在基座与执手的外壳内部，外观上看不到外露的螺丝或者传动零件，整体视觉效果简洁统一，适配不同装修风格的门窗配色需求。

　　从安装边界与尺寸适配来看，这款执手锁的基座长度、宽度尺寸控制在常规型材安装槽的允许范围内，不会超出型材边框的宽度，安装后不会突出边框过多影响窗扇的开合间隙，执手扳动到最大开启角度时，与窗扇玻璃、窗框的间隙预留充足，不会出现扳动过程中磕碰玻璃或者窗框的问题。执手的握持段长度经过力臂优化，在扳动时能够通过较小的握持力带动传动锁点完成锁闭动作，即使是儿童或者老人也能轻松操作，不会出现锁闭需要大力扳动的问题。基座的厚度设计也充分考虑了不同型材的安装面差，安装后执手的转动轨迹不会与纱窗、窗帘等周边配件产生干涉，适配家装、公装等多种场景的安装需求。

　　在结构可靠性设计上，执手与基座的转动连接部位做了耐磨衬套设计，长期反复扳动不会出现金属件直接摩擦导致的松旷问题，能够保证数万次启闭操作后依然没有明显的晃动量。安装基座的板材厚度满足承重要求，即使是大尺寸厚重窗扇，扳动执手时也不会出现基座变形的问题，锁闭状态下能够承受足够的外力冲击，满足门窗的防盗安全性能要求。整体结构没有多余的复杂零件，生产装配流程简单，后期维护更换也十分便捷，只需要拆下基座的固定螺丝即可完成整锁的替换，不需要拆解型材内部的传动结构，能够大幅降低后期运维的人工成本。
