窗户防坠限位挡条结构设计

　　在民用建筑外窗、高层住宅开窗系统的安全防护设计中，窗扇防意外脱落的限位构件是容易被忽略但直接关系使用安全的核心五金件，本次设计的窗用挡条，核心作用就是避免窗扇在开启状态下受外力冲击、风压骤变或者五金件老化失效时，从窗框轨道内意外脱出造成高空坠物风险。从实际工程应用场景来看，这类构件普遍适配国内主流的平移式塑钢窗、铝合金推拉窗，不管是新建住宅的门窗配套安装，还是老旧小区既有外窗的安全改造，都能直接适配安装，不需要对原有窗框结构做大规模裁切改动。

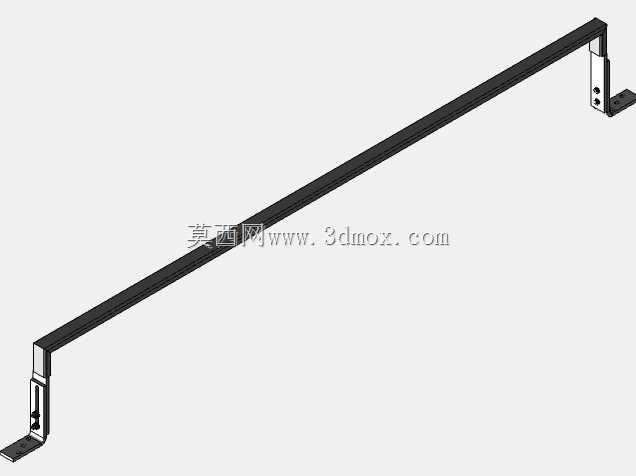

　　从功能特性上看，该挡条采用长条形刚性结构设计，截面做了等厚加强处理，整体受力方向沿窗扇平移的垂直方向布置，当窗扇开启到限定位置时，挡条会抵住窗扇侧边的限位端面，抵消窗扇向外脱出的侧向力，避免窗扇滑轮脱离窗框轨道。和市面上常见的塑料限位块不同，该结构的安装位置设置在窗框轨道的上端内侧，从窗框起始端向上间隔排布，单扇窗配套安装3-4件即可形成连续的防护区间，不会占用窗扇的滑动行程，也不会影响窗户正常的开启和关闭操作，日常关窗状态下挡条完全隐藏在窗框的轨道槽内，不会外露影响窗体的外观整洁度。

　　设计过程中首先考虑的是安装边界的适配性，针对国内常用的60系列、70系列、80系列推拉窗轨道槽尺寸，挡条的宽度做了通用化设计，宽度控制在12mm以内，厚度适配轨道槽的内部间隙，安装时不需要额外扩孔或者裁切轨道，直接通过自攻螺丝从轨道内侧的预留安装孔固定即可，安装孔位做了沉头处理，螺丝固定后端面和挡条表面齐平，不会凸起干涉窗扇滑轮的正常滑动。结构受力层面，挡条的受力端面做了1.5mm的圆角过渡，避免长期受窗扇碰撞出现应力集中导致的端部开裂，整体长度根据常规窗扇的防脱行程设定为80mm，既能保证足够的受力接触面积，又不会因为长度过大导致材料浪费或者安装干涉。

　　从实际安装逻辑来看，这类挡条的排布间距控制在300mm-400mm之间，从窗框的侧边起始位置向上依次排布，覆盖窗扇最大开启位置的全部行程区间，当窗扇受到向外的冲击力时，至少有2件挡条同时接触窗扇侧边受力，单颗M4自攻螺丝的抗剪切力完全可以满足高层住宅的风压防护要求，即使遇到极端大风天气或者窗扇受到意外撞击，也能通过多点受力的方式阻挡窗扇脱出轨道。和窗锁类的限位构件不同，该挡条属于被动式防护结构，不需要用户日常操作解锁或者锁定，安装完成后即可长期发挥防护作用，不存在用户忘记锁闭导致防护失效的问题，尤其适合有儿童的家庭、高层住宅以及人员密集的公共建筑外窗使用。

　　结构细节上，挡条和窗扇接触的端面做了微凸的防滑纹路处理，避免长期碰撞接触出现位置偏移，和轨道贴合的底面做了平面度公差控制，安装后和轨道底面完全贴合，不会出现翘边、悬空的问题，固定螺丝的位置设置在挡条的中心线上，两个安装孔间距为50mm，固定后受力均匀，不会因为长期受力出现挡条偏转的问题。针对不同材质的窗框，安装时只需要匹配对应材质的自攻螺丝即可，塑钢窗框配套使用粗牙自攻螺丝，铝合金窗框配套使用细牙钻尾螺丝，不需要额外的安装辅件，普通施工人员借助手电钻即可完成单窗的安装作业，整体安装耗时不超过10分钟，改造成本极低，防护效果可靠。

　　在建模过程中，对挡条的受力工况做了模拟验证，当窗扇施加1000N的侧向脱出力时，挡条的最大应力出现在安装孔位置，远低于常用五金件的材料屈服强度，不会出现断裂或者变形的问题，同时对安装后的间隙做了公差配合验证，挡条安装后和窗扇侧边的间隙控制在2mm以内，既不会因为间隙过小导致窗扇滑动卡滞，也不会因为间隙过大导致窗扇脱出后才接触挡条，保证防护动作的及时性。针对长期使用的磨损问题，挡条的接触端面预留了1mm的磨损余量，即使经过上万次的开关窗碰撞摩擦，也不会因为磨损导致防护间隙过大失效，整体使用寿命可以和窗体的五金件寿命保持一致，不需要中途频繁更换维护。
