电机鼓风机上部弧形外壳结构设计

在工业通风、设备散热、小型送风系统的实际应用场景里，鼓风机外壳的结构合理性直接决定整机的送风效率、运行振动水平以及装配维护的便捷性，这款上部外壳作为电机鼓风机的核心导流承载部件，其结构设计完全围绕风机的实际运行工况展开。从实际使用场景来看，这类外壳多用于中小型离心式电机鼓风机，配套在设备机柜散热、工业工位送风、小型除尘系统的风源端，需要同时兼顾气流导流、部件防护、安装定位三个核心功能，不能仅作为简单的外覆盖件看待。

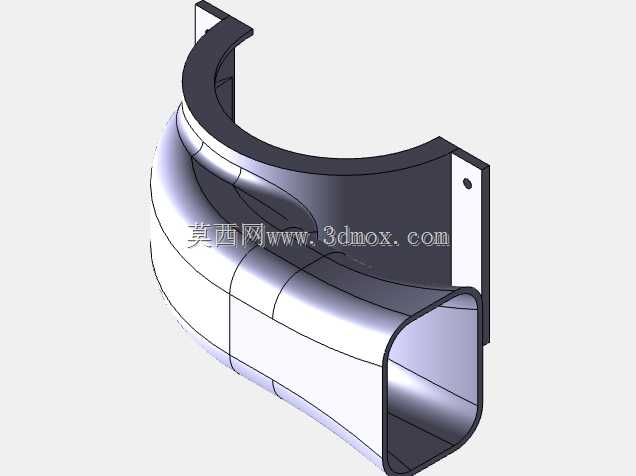

从结构设计思路上，这款外壳采用弧形过渡的变截面流道设计，整体弯折弧度匹配离心风轮的出风角度，避免流道内出现直角拐点造成的风阻激增、气流紊流问题。流道从风轮侧的弧形接入口逐步过渡到末端的方形出风口，截面形状的渐变过程经过曲率优化，能够让离心风轮甩出的气流顺着弧面平滑导向出风口，减少局部涡流带来的风压损失，同时降低气流冲击壳壁产生的运行噪音。外壳两侧带安装耳板，耳板上预留的安装孔位用于和风机下部的机座、电机端盖进行定位连接，安装耳板与壳体主体采用一体化弯折成型结构，避免额外拼接带来的装配误差与结构强度短板，耳板的平面度公差控制在合理范围内，保证装配后结合面的密封性，减少风压泄漏。

从安装边界与尺寸适配角度，这款外壳的弧形内轮廓需要和对应规格的离心风轮保留均匀的径向间隙，间隙过大会造成气流回流降低送风效率，间隙过小则容易在风轮高速运转时出现擦碰故障，因此设计时内弧面的曲率半径完全匹配风轮的外圆轨迹，同时预留了合理的安全间隙。出风口的方形接口尺寸匹配常规的通风管道接驳规格，接口边缘做了翻边处理，既能够提升壳体出风口处的结构刚度，避免长期受气流振动出现端口变形，也方便后续对接通风软管或者硬质风管时进行箍紧固定。壳体的壁厚选择兼顾结构强度与整机重量控制，在满足运行刚度要求、避免共振的前提下尽可能降低材料消耗，适配批量生产的加工工艺要求。

从功能特性来看，这款外壳除了完成气流导流的核心作用外，还承担了风轮上部的防护功能，封闭的弧形结构能够避免外部杂物落入高速运转的风轮区域造成设备损坏，同时隔绝风轮高速运转时的部分机械噪音向外传递。壳体表面的曲面过渡没有尖锐棱角，在装配、维护过程中能够减少对操作人员的剐蹭风险，也方便日常的表面清洁维护。在实际装配逻辑上，这款上部外壳和下部机座、电机端盖形成完整的风机腔体，所有结合面在装配时可配合密封垫片使用，保证整个风腔的密封性，让风机产生的风压能够全部从出风口输出，避免结合面漏风造成的性能衰减。

在结构细节处理上，壳体的弯折处都做了合理的圆角过渡，避免钣金加工过程中出现应力集中导致的开裂问题，同时也能减少气流在弯折处的阻力。安装耳板的位置经过受力优化，能够均匀承受壳体自身重量以及运行过程中的气流振动力，避免长期运行后耳板连接处出现疲劳变形。整个外壳的结构没有多余的冗余设计，每一处曲面、每一个安装位都服务于风机的实际运行需求，不管是用于新风机的结构开发，还是现有鼓风机设备的备件替换，都能够直接匹配对应规格的风轮与电机组件，不需要进行额外的结构修改。
