螺纹调节式圆柱螺旋弹簧减震构件

　　该减震构件核心采用圆柱螺旋压缩弹簧作为弹性缓冲主体，搭配同轴布置的阻尼杆芯结构，可在承受轴向冲击载荷时，通过弹簧的弹性形变吸收冲击能量，同时依靠杆芯内部的阻尼结构耗散振动能量，避免冲击结束后出现反复余振，广泛适配于小型非道路机动车辆、两轮代步工具、轻型工业设备的振动隔离场景，也可作为小型自动化输送线的工位缓冲组件使用，能够有效降低振动传递对设备本体、安装基座以及搭载部件的结构损伤，提升设备运行的平稳性与部件使用寿命。

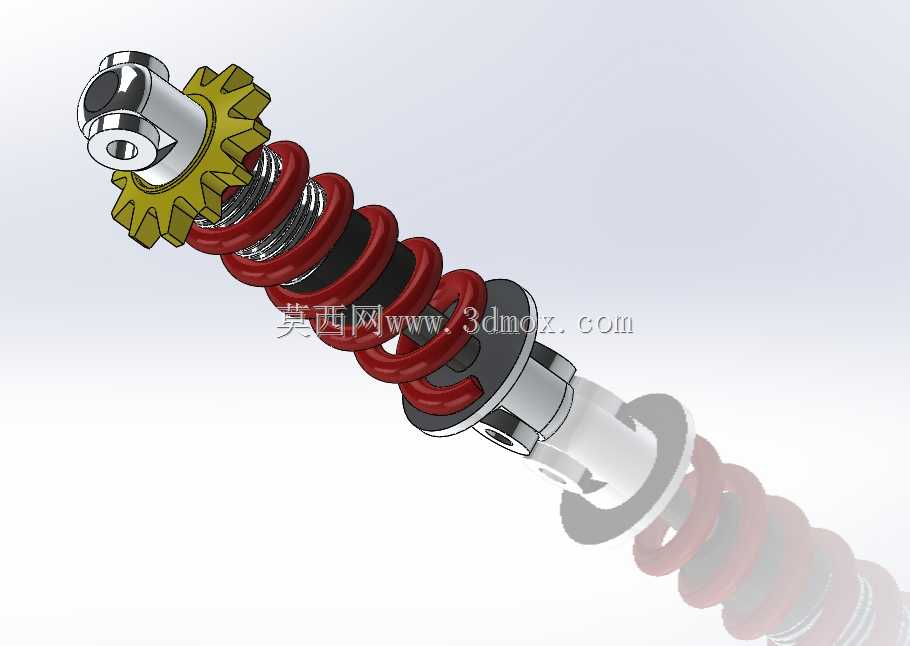

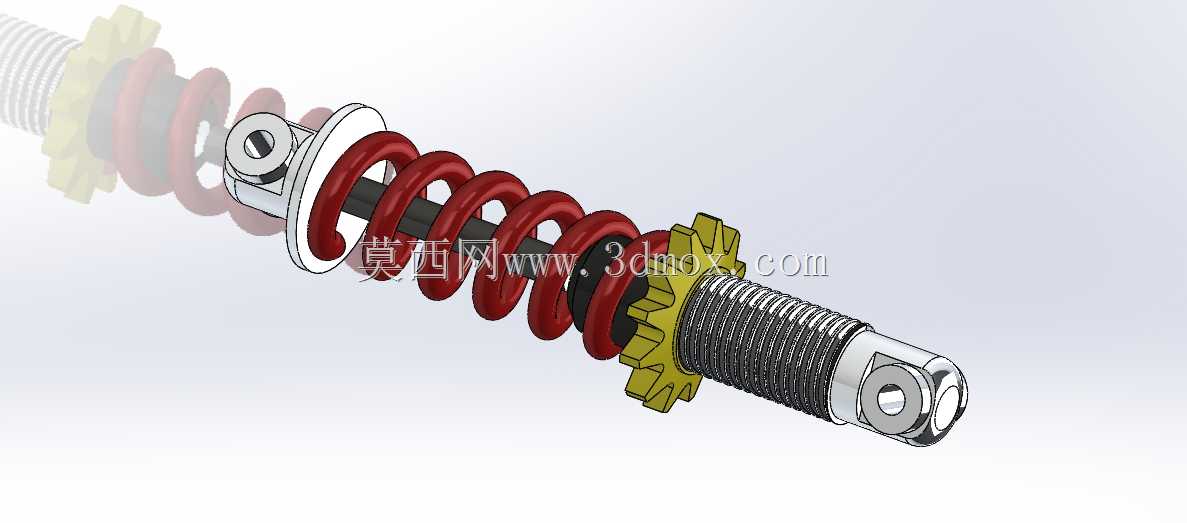

　　从结构设计逻辑来看，构件两端采用对称的单耳铰接安装结构，耳孔内预留了销轴安装的配合间隙，安装时可通过销轴完成与上下安装支座的铰接连接，这种铰接形式能够补偿安装过程中少量的角度偏差，避免构件承受额外的弯曲应力，保证受力始终沿轴向传递，防止弹簧出现偏载弯折、杆芯出现卡滞的问题。在弹簧预紧力调节结构上，构件杆身一端加工有连续的三角外螺纹，配套的黄色调节齿圈通过内螺纹与杆身配合，齿圈外侧设计有均匀分布的棘齿结构，既可以通过扳手卡入齿槽旋转调节齿圈的轴向位置，改变弹簧的初始压缩量，以此适配不同载荷工况下的减震刚度需求，也可以在调节完成后通过棘齿结构配合外部锁止件防止齿圈受振动回转松脱，保证预紧力的长期稳定性。

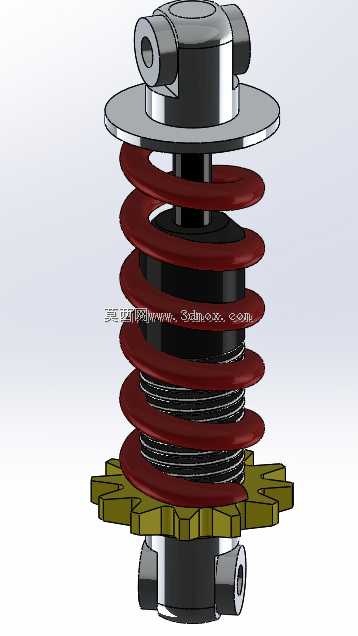

　　弹簧两端分别抵靠在调节齿圈端面与另一端的限位挡片上，挡片采用大直径圆盘结构，边缘做了圆弧翻边处理，能够对弹簧端部形成可靠的径向限位，避免弹簧在压缩回弹过程中出现径向窜动脱出的问题，同时翻边结构可以分散弹簧对挡片的局部压应力，减少长期交变载荷下挡片的变形概率。从安装边界尺寸来看，构件整体为同轴回转体结构，最大外径由弹簧外径决定，安装时需要预留的径向空间需大于弹簧外径至少5毫米，避免弹簧压缩过程中外径膨胀与周边部件发生干涉；轴向安装尺寸需要根据实际使用的行程需求确定，要保证在最大压缩行程下，两端铰接耳的间距不会小于杆芯的最小闭合长度，防止构件出现硬顶损伤，同时在最大拉伸行程下，弹簧不会出现完全松弛脱离挡片的情况，保证构件始终处于有效的受力状态。

　　在实际选型应用过程中，需要根据承载的最大静载荷、冲击载荷的峰值大小以及需要隔离的振动频率区间，匹配对应线径、圈数的弹簧参数，同时调节齿圈的初始位置，让弹簧的初始预紧力略大于设备的静态自重载荷，保证设备静置时弹簧不会出现过量压缩，在受到冲击时能够第一时间产生形变缓冲。该结构的阻尼杆芯采用密封式设计，内部阻尼介质的填充量经过匹配调校，能够让回弹速度控制在合理区间，既不会因为阻尼过小出现弹跳，也不会因为阻尼过大导致缓冲响应滞后，在应对高频小幅振动与低频大冲击时都能保持稳定的工作状态。构件表面的螺纹部分、铰接耳部分都做了防锈处理，弹簧表面采用喷塑工艺覆盖红色防护层，既可以提升弹簧的耐腐蚀性能，也能在日常运维检查时快速识别弹簧的表面是否出现裂纹、形变等损伤，降低运维检查的难度。在装配过程中，需要先将弹簧套入杆芯，再装入限位挡片，之后旋入调节齿圈调整到预设预紧量后，再完成两端铰接耳的销轴安装，安装时要保证两端铰接的转动方向与预期的振动摆动方向一致，避免铰接部位出现卡滞，影响减震效果。
