FTC赛事用改良式机械夹持爪结构设计

　　这款夹持爪是面向青少年机器人竞赛场景开发的末端执行部件，核心服务于FTC赛事中各类物料的拾取、转运与堆叠作业需求，可适配赛事规则内多种规格的方块、球体、异形构件的抓取动作，解决常规夹爪在快速赛程中夹持力不足、对位容错率低的常见问题。从结构设计逻辑来看，这款夹爪没有采用市面常见的平行夹指构型，而是在传统曲柄摇杆式疯爪结构基础上做了针对性优化，夹指的开合行程做了冗余拓展，单爪开合范围可覆盖直径30mm到120mm的被夹持物，夹指内侧预留了防滑垫安装槽位，可根据抓取物料的表面材质粘贴不同摩擦系数的缓冲垫层，既避免硬质夹指刮伤赛事道具表面，也能在机器人高速移动、急转向的工况下保证夹持稳定性，不会出现物料甩脱的情况。

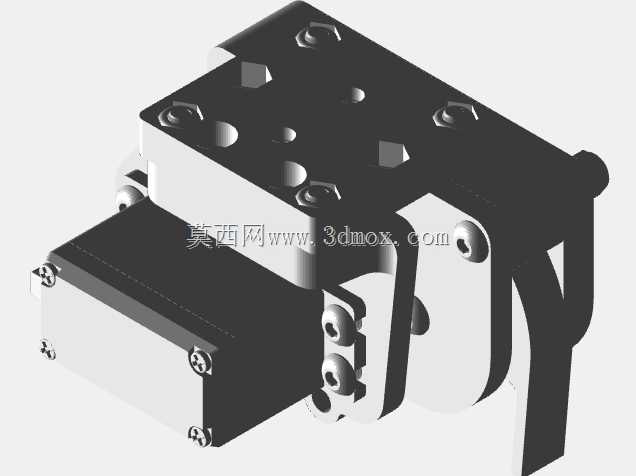

　　夹爪的动力安装位做了标准化适配设计，直接兼容常规竞赛用舵机的安装孔位，安装法兰的孔距匹配32mm标准舵机的十字安装布局，不需要额外做转接板即可完成动力单元的装配，舵机输出轴与夹爪传动曲柄之间采用D型轴配合，传动间隙控制在0.2mm以内，避免反复正反转带来的回程误差，保证夹爪开合位置的重复定位精度。整个夹爪的主体支撑结构采用分层堆叠设计，上层为传动组件安装板，所有转轴、曲柄、连杆的固定孔位都做了同轴度公差约束，转轴与安装孔之间预留了0.1mm的间隙，可直接嵌入铜套做滑动支撑，降低长时间往复转动带来的磨损；下层为舵机容纳腔，腔体尺寸完全包裹标准舵机的外轮廓，侧面预留了舵机走线的缺口，电源线与信号线可从腔体侧方直接引出，不会与夹指的开合运动产生干涉。

　　夹指部分采用L型弯折构型，夹指根部与传动连杆做铰接连接，铰接点的位置经过反复调校，当夹爪闭合到最小行程时，夹指末端会形成平行闭合的姿态，保证与被夹持物的接触面完全贴合，不会出现点接触导致的应力集中夹坏物料；当夹爪完全张开时，夹指向外展开的角度不会超过舵机的有效转动行程，避免出现机构死点导致舵机堵转烧损。安装边界方面，整个夹爪的主体外轮廓尺寸控制在长110mm、宽85mm、高75mm的范围内，安装底座预留了四个M3螺丝的固定孔位，孔位呈矩形分布，横向孔距48mm，纵向孔距36mm，可直接固定在竞赛机器人的标准铝型材搭建的升降臂、伸缩臂末端，不需要额外调整安装位的结构。

　　在实际赛事应用中，这款夹爪可配合机器人的升降机构完成不同高度位置的物料拾取，夹爪整体重量控制在180g以内，不会给机械臂的负载带来过大压力，同时传动结构的传动比经过优化，舵机在额定扭矩输出下，单爪可提供最大15N的加持力，足够夹持赛事规则内允许的最大重量物料。设计过程中特意简化了零件的加工复杂度，所有结构件都可采用常规的板材切割工艺加工完成，不需要复杂的五轴加工工序，零件之间的装配关系清晰，没有需要特殊工装才能完成的装配步骤，参赛学生可在短时间内完成整爪的组装与调试，夹爪的所有易损铰接部位都做了加厚处理，即使在赛事对抗中出现轻微碰撞，也不会出现结构断裂的情况，日常维护只需要定期检查转轴处的润滑情况即可，不需要频繁更换零件。夹爪的开合动作响应速度经过调校，从完全张开到完全闭合的动作时间控制在0.3s以内，完全匹配赛事中快速拾取物料的节奏，不会因为夹爪动作过慢拖慢整个机器人的作业流程。
