60B24规格24齿工业传动链轮结构

　　做输送线、重载传动设备的结构设计时，链轮的选型和建模精度直接决定整套链传动系统的运行寿命，很多新手工程师容易忽略链轮齿形的细节，导致装配后出现跳齿、链条磨损过快的问题，这款适配60规格链条的24齿链轮，就是针对常规工业传动场景做的标准化结构设计。先从实际应用场景说，这类链轮常用在包装生产线的物料输送段、农机的动力传递单元、小型输送设备的主动/从动辊端，还有部分工业机床的进给传动机构里，适配ANSI标准60号滚子链条，也就是节距19.05mm的单排链条，日常工况下能传递中等扭矩，适合线速度不超过15m/s的平稳传动场景，相比齿轮传动，链传动的中心距适配范围更广，不需要严格的中心距公差，对安装基座的加工精度要求更友好，在长距离动力传递场景里成本优势明显。

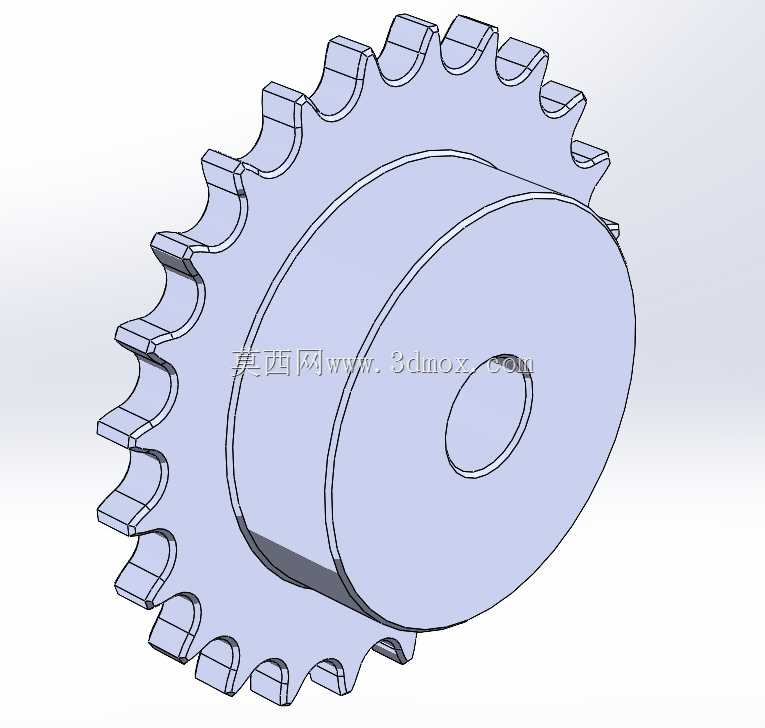

　　再看产品本身的功能特性，这款链轮为单排结构，总齿数24，属于齿数适中的传动轮，既不会因为齿数过少导致传动多边形效应过强、运行冲击大，也不会因为齿数过多造成链轮外径过大、占用安装空间过多，齿形完全匹配ASA 60链条的滚子尺寸，齿沟圆弧做了标准修形，能保证链条滚子顺畅啮入啮出，减少啮合过程中的冲击和磨损。轮毂部分做了凸台结构，中间的安装孔为光孔设计，实际使用时可以根据配套轴的直径做二次精加工，也可以按需加工键槽、顶丝孔来实现周向和轴向固定，轮毂的凸台高度经过核算，能保证装配时链轮和轴的配合长度足够，避免传动过程中出现链轮偏摆。设计思路上，建模时先以链条节距为基础参数，通过链轮齿形的标准生成逻辑绘制单个齿廓，再通过圆周阵列得到全部24个轮齿，齿顶圆、齿根圆的尺寸严格遵循ANSI链轮标准，保证和标准链条的啮合间隙在合理范围内，不会出现卡链或者间隙过大跳齿的问题。轮体部分做了等厚辐板设计，没有多余的减重孔，适合常规载荷工况，加工时可以直接用圆钢铣削成型，或者采用粉末冶金工艺批量生产，加工工艺性好，不需要复杂的工装夹具。

　　从安装边界来看，这款链轮的轴向总厚度分为齿部厚度和轮毂厚度两部分，齿部厚度匹配单排60链条的内节内宽，保证链条能完全卡入轮齿不会出现侧向滑脱，轮毂外径大于齿根圆直径，安装时轴套或者轴承的定位面可以直接贴合轮毂端面，不需要额外加装定位隔套，中间安装孔的初始尺寸留了足够的加工余量，工程师选型时可以根据实际传递的扭矩大小、配套轴的直径调整最终孔径，不管是加装紧定螺钉还是平键连接都有足够的结构空间。

　　实际选型搭配时，要注意主动轮和从动轮的齿数比不要超过7:1，中心距尽量控制在30-50倍链条节距范围内，安装时要保证两个链轮的端面共面，避免出现侧向偏载导致链条单侧快速磨损，这款链轮的结构因为是标准齿形，只要链条张紧度调整合适，日常运行只需要定期加注润滑脂就能实现长时间稳定运行，不需要频繁维护更换。很多工程师在自行建模链轮时容易出现齿形误差，比如齿沟圆弧半径不对、齿形角偏差，导致装配后链条运行噪音大、磨损快，这款模型的齿形完全按照标准参数生成，直接导入装配体就能使用，也可以在此基础上根据实际工况修改安装孔、添加键槽或者顶丝结构，减少重复建模的工作量，提升设计效率。
