带倾斜输送机构的轮式物料周转车

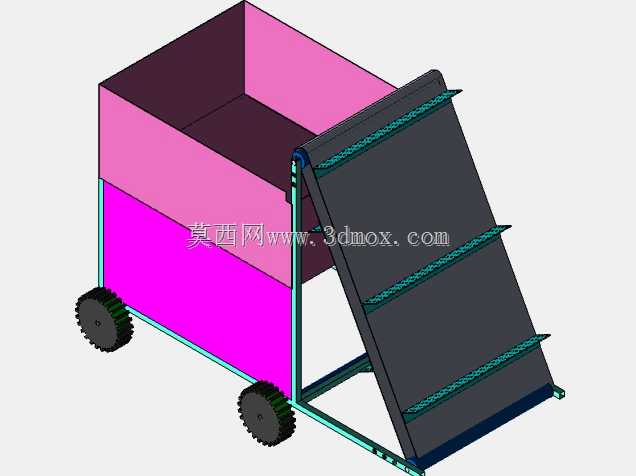

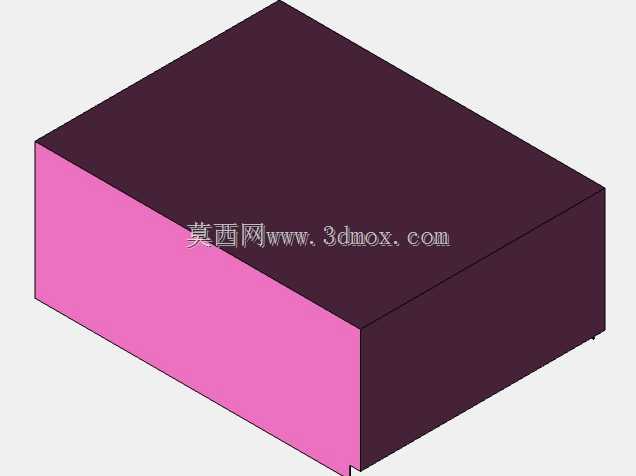

　　这款带倾斜输送机构的轮式物料周转车，主要面向车间内短距离散料、小型工件的转运与衔接上料场景，常见于机加工产线边的工件周转、装配工位的物料补给、小型包装线的散料输送环节，可替代传统人工搬运料箱后逐件上料的作业模式，减少工位间的物料转运等待时间。从结构设计来看，设备整体分为储料箱体、倾斜输送段、行走轮组三个核心部分，储料箱体采用上下分色的框架式结构，侧壁做了加高处理，可容纳一定批量的散状工件或盒装物料，箱体底部与倾斜输送段的进料端做了平滑衔接，避免物料在箱体内部出现卡滞死角，箱体边缘采用型材包边，提升整体结构抗磕碰能力，适配车间内频繁移动的使用工况。

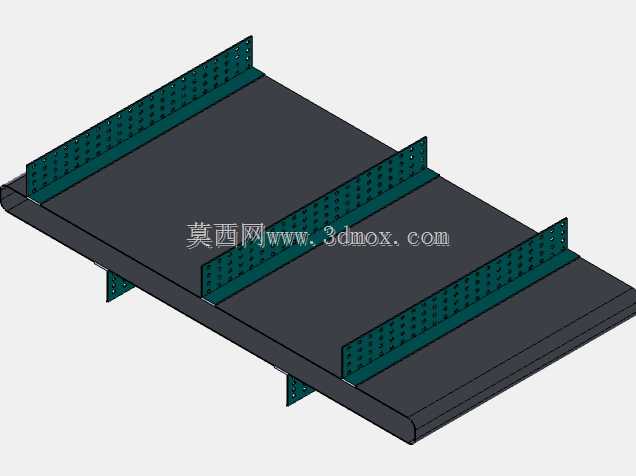

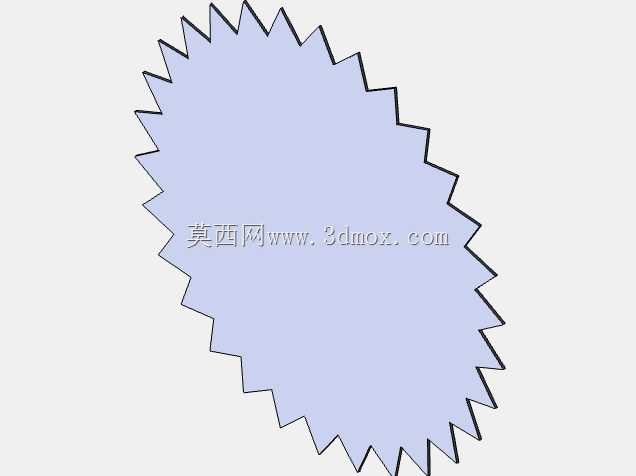

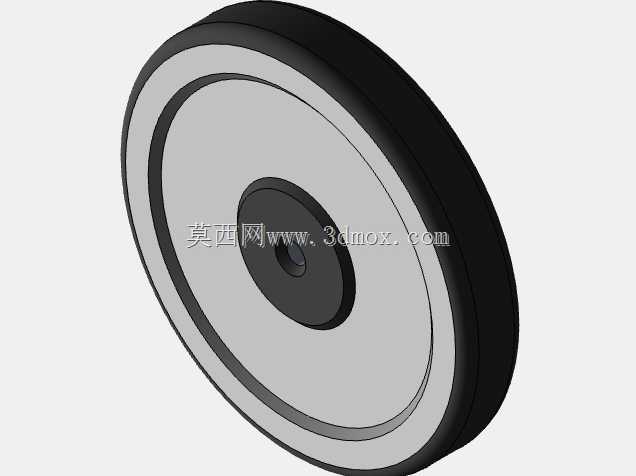

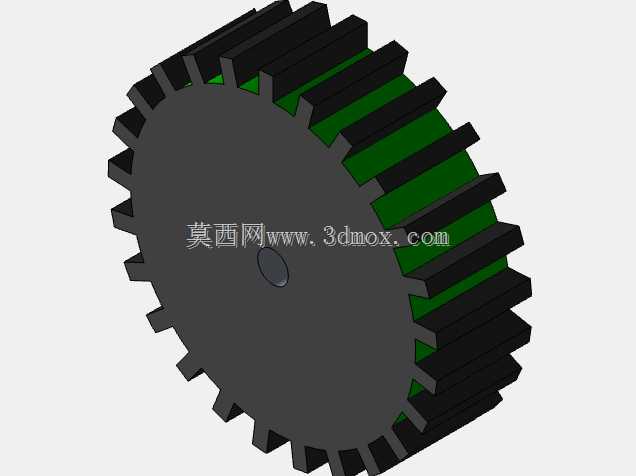

　　倾斜输送段采用带横向挡条的皮带式输送结构，挡条沿输送面等间距分布，可在倾斜提升过程中承托物料，防止工件沿斜面下滑，输送架的倾斜角度经过适配，既保证物料能够顺利从箱体低位提升至出料端高度，又控制了整体设备的纵向尺寸，避免在狭窄工位通道内转弯时出现干涉。行走轮组采用带齿面的橡胶滚轮，两个前轮为定向轮、两个后轮为万向轮的配置，兼顾直行移动的稳定性与转向灵活性，滚轮的齿面设计可在车间地面存在少量切屑、油污的情况下保持足够抓地力，避免推行过程中出现打滑。

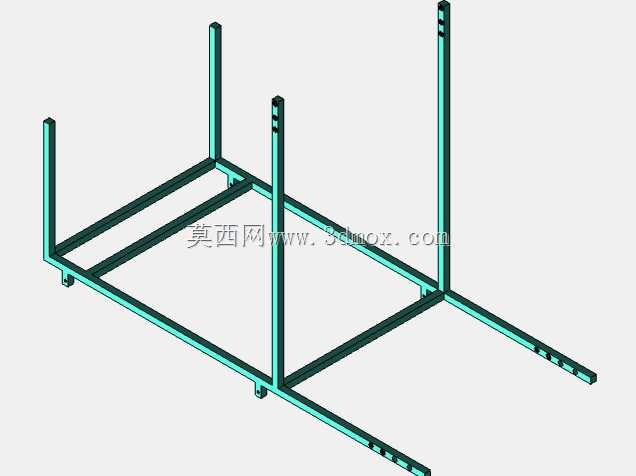

　　设计过程中，优先考虑了工位适配的边界尺寸，储料箱体的宽度控制在常规工位料架的通行宽度范围内，倾斜输送段的出料端高度可对接多数小型装配台、包装机的进料口高度，无需额外增设转接溜板；输送架与储料箱体的连接部位采用可拆卸的螺栓紧固结构，后期可根据不同工位的上料高度需求，调整输送段的倾斜角度，也可单独拆分储料部分作为普通周转料车使用。设备的框架主体采用薄壁方管焊接成型，在保证整体结构刚度的前提下控制了自重，单人即可轻松推行转向，输送段的侧边设置了防护压条，避免输送皮带运行过程中与框架发生摩擦损耗，滚轮的安装轴处预留了润滑注油孔，方便日常维护保养。

　　在实际使用场景中，该设备可由作业人员推行至物料存放点装满工件后，推送至目标工位旁，将输送段出料端对准工位进料口，启动输送机构即可持续将箱体内的物料输送至作业台面，无需作业人员反复弯腰从料箱内取件，降低重复劳作的强度，也可衔接在小型加工设备的出料端，承接加工完成的工件并暂存到箱体内，待装满后直接转运至下一道工序，减少工序间的物料中转环节。结构设计时充分考虑了车间内的使用环境，所有金属构件表面都做了喷塑处理，可抵御车间内常见的切削液、润滑油腐蚀，输送皮带选用耐磨损的工业级材质，可承托带轻微棱角的金属工件而不出现过早破损，储料箱体的内部转角做了圆弧过渡处理，清理残留切屑、杂物时不会出现清理死角。
