带挡料拨杆的皮带输送分拣装置

　　这套输送装置的核心设计围绕小件物料的定向输送与定点分拣需求展开，主体采用平皮带作为承载输送面，皮带下方设置密集排布的托辊组，全程为皮带提供均匀支撑，避免长距离输送过程中皮带出现下挠变形，保证物料输送过程中的平稳性，不会因为皮带凹陷出现物料偏移、卡顿的问题。机架采用标准型钢焊接成型，支腿底部预留安装孔位，可直接通过膨胀螺栓固定在车间地面，安装时需保证机架整体水平度偏差不超过千分之二，避免皮带运行时出现跑偏现象。

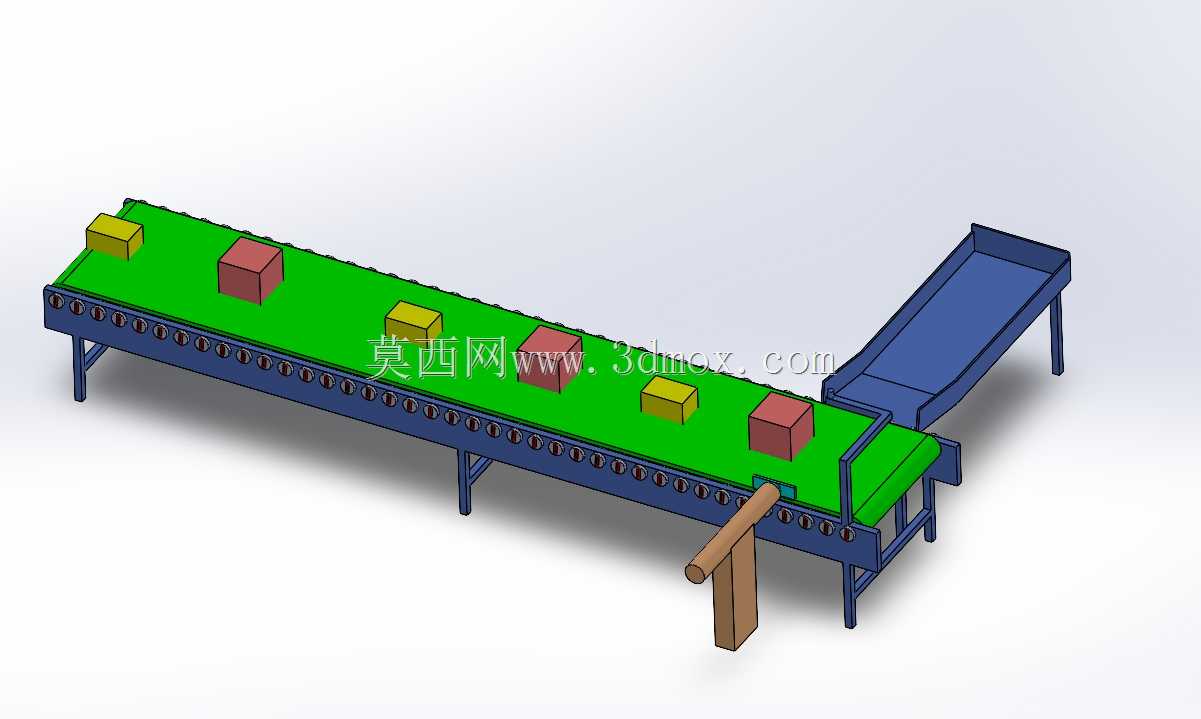

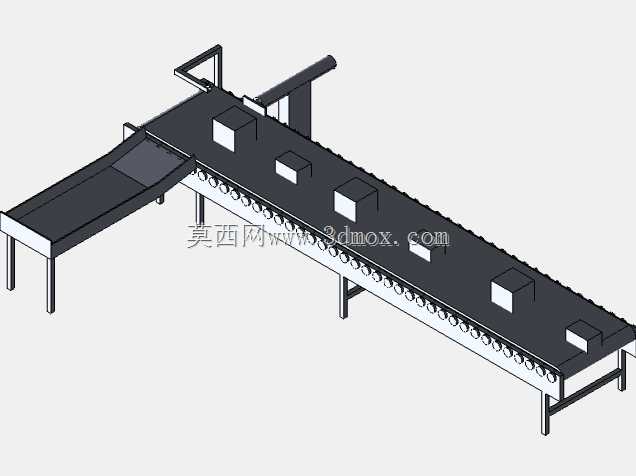

　　装置末端衔接倾斜式导料溜槽，溜槽采用折弯钢板焊接成型，倾斜角度设置为32度，刚好满足常规塑料、纸质、金属小件物料依靠自重滑落的角度要求，不会出现物料在溜槽内卡滞堆积的问题，溜槽两侧设置翻边结构，防止物料滑落过程中从侧边掉落。在输送线靠近末端的位置，设计了可摆动的木质挡料拨杆，拨杆通过铰接座固定在机架侧边，可根据分拣需求调整摆动角度与停留位置，当需要将对应位置的物料分流导出时，拨杆摆至皮带面上方合适高度，刚好阻挡对应规格的物料改变行进方向，从皮带侧边导出至对应料箱，不需要分拣时拨杆可摆至机架侧边，不影响正常物料通行。

　　从应用场景来看，这类输送装置可直接用于电子零配件组装线的工序间物料转运、小型包装件的生产线下线输送、仓储分拣环节的小件物料分流，适配重量在5kg以内的规则块状、盒状物料输送，输送速度可通过配套的驱动辊调速机构进行调整，适配不同生产节拍的产线需求。设计过程中，皮带宽度的选型充分考虑了常规小件物料的尺寸边界，预留了足够的物料摆放余量，两侧机架侧边高出皮带面15mm，形成简易挡边，避免输送过程中物料从皮带侧边掉落。驱动端采用辊筒内置驱动的结构，减少外部传动部件的占用空间，同时降低传动过程中的安全隐患，张紧机构设置在驱动辊两端的机架位置，通过调整螺栓即可快速调整皮带张紧度，日常维护时不需要拆解大量部件即可完成张紧调节。

　　安装边界方面，整套装置的支腿高度可根据对接的产线高度进行定制调整，常规状态下输送面高度为750mm，符合人工操作工位的舒适高度，也可对接高度在700-800mm区间的各类生产设备出料口。溜槽的出料端高度可根据接料容器的高度进行小幅调整，不需要额外加装衔接结构即可适配常规周转箱、料筐的接料需求。拨杆的铰接位置预留了多个安装孔位，可根据物料分拣点的位置变化调整拨杆的安装位置，不需要对机架进行二次加工即可快速调整分拣点位，适配多品种小批量生产场景下的柔性输送需求。整套结构没有复杂的定制零部件，大部分构件都可采用标准型材、标准件加工组装，加工难度低，后期维护更换配件的成本也相对较低，适合中小规模生产车间的输送环节改造使用。
