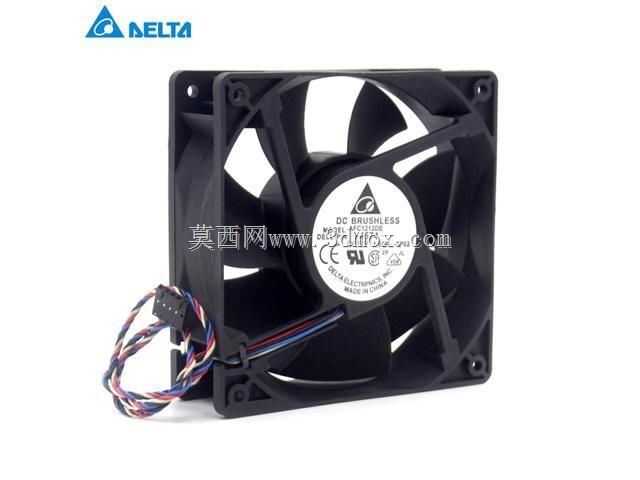

台达12038规格直流散热风机结构模型

　　在工业电控柜、服务器机架、大功率变频驱动设备、工业PC主机这类持续高负载运行的设备内部，散热风道的核心动力部件选型，直接决定了整套系统的长期运行稳定性，轴流散热风机作为最常用的强制风冷部件，其安装尺寸、风道结构、接线布局的三维建模精度，会直接影响整套设备结构设计阶段的干涉校验、风道仿真结果可靠性。本次建模的这款120*38mm规格直流轴流风机，是工业散热场景里应用覆盖面极广的标准规格产品，建模过程完全参照实物的实际装配尺寸还原，没有做简化失真处理，能直接导入各类设备的总装文件中做布局校验使用。从实际工程使用场景来看，这类12038规格的风机，常被用在19英寸标准机架服务器的前后风道位、大功率工业变频器的散热腔出风口、工控机机箱的侧部进风位、激光设备的电源舱散热位，部分户外通讯机柜的内部换热风道也会选用同规格产品，核心作用是通过持续的定向空气流动，带走功率器件工作时产生的累积热量，避免器件结温超过额定阈值引发性能衰减、寿命缩短甚至热击穿故障。

　　从产品本身的功能特性来看，这款直流无刷轴流风机采用外转子电机驱动结构，扇叶与电机转子集成设计，相比传统内转子结构能在相同安装尺寸下获得更大的扇叶扫风面积，配合七片经过动平衡校准的弧面扇叶，在额定转速下能输出足够的静压与风量，兼顾风道阻力较高场景下的送风能力与运行噪音控制；风机出线端采用标准的四线PWM调速接口，能根据设备内部的实时温度反馈动态调整转速，在低负载低温场景下降低转速减少运行噪音与自身功耗，高负载场景下满速运行保障散热效率，接口处的卡扣式固定结构也方便生产装配阶段的快速插接，减少接线工序的人工耗时。

　　建模过程中，首先严格遵循120mm见方、38mm厚度的标准安装边界，四个边角的安装孔位完全按照行业通用的孔距、孔径尺寸还原，安装孔内嵌的橡胶减震垫结构也做了等比例建模，这部分结构在实际装配中能吸收风机高速运转时产生的微幅振动，避免振动传递到设备壳体引发共振噪音，很多新手建模时容易忽略这部分细节，导致后续装配时出现安装间隙计算偏差、减震件预留空间不足的问题。扇叶部分的曲面建模完全参照实物的叶型弧度、叶根与轮毂的过渡圆角做还原，没有做平面简化处理，这部分曲面精度会直接影响后续做风道流体仿真时的结果准确性，如果扇叶曲面失真，仿真得出的风量、风压、风噪数据都会和实际运行情况出现较大偏差，失去前期仿真的指导意义。风机中部的电机外壳、标签位的结构细节也做了还原，出线端的线束长度、线径、接口外形都按照实物尺寸建模，方便设计人员在做整机布线时提前规划走线路径，预留足够的线束弯折空间，避免出现线束长度不足、装配时与周边结构件干涉的问题。从设计思路的角度来说，这类标准规格散热部件的三维建模，核心不是做外观渲染，而是为结构设计人员提供精准的装配参考边界，所以建模时优先保障安装配合尺寸、外部干涉边界的精度，对于电机内部的绕组、控制板这类不影响外部装配的结构做了适度简化，既控制了模型的整体文件大小，又不会影响总装时的校验效率。

　　在实际设备结构设计中，选用这类风机时除了要匹配安装孔位尺寸，还要注意风机的进出风侧预留足够的导风空间，进风侧不能紧贴实体结构件遮挡进风面积，出风侧要对应散热鳍片或者发热器件的风道方向，避免出现风路短路的情况，模型中还原的风机侧面厚度、边角圆角细节，也能帮助设计人员提前核算风机与周边板卡、结构梁的安全间隙，避免生产装配阶段才发现干涉问题，造成模具修改或者结构返工的成本浪费。另外，这款风机的外框采用一体化注塑成型结构，外框的加强筋位置、边角的安装柱厚度都在模型中做了准确还原，设计人员如果需要做风机固定支架的适配设计，可以直接从模型中提取外框的贴合面轮廓，不用再反复测量实物尺寸，能大幅缩短结构设计阶段的部件适配周期。
