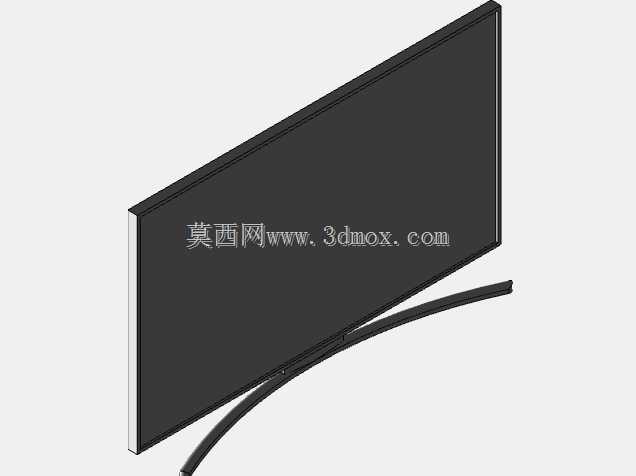

曲面底座超薄液晶平板电视结构模型

　　日常做消费电子结构建模时，这类平板电视的结构处理需要兼顾外观质感与实际安装的适配性，不能只追求视觉上的薄而忽略实际装配的公差预留。从实际应用场景来看，这类超薄平板电视覆盖家用客厅壁挂、商业展厅立式摆放、会议室挂装等多个场景，不同场景下的安装边界要求差异较大，建模时需要把不同安装方式的接口位置、受力结构都做对应预留。先从外形尺寸与安装边界说起，这款电视的屏幕长宽比采用主流的16:9规格，屏幕边框做了极窄处理，边框宽度控制在10mm以内，建模时边框的圆角过渡做了R2的倒角处理，避免直角边框的锐边问题，同时也匹配实际量产时的注塑边框脱模要求。

　　背部的结构做了微弧处理，不是完全的平面，最厚处位于背部中下部的电路板安装区域，厚度控制在45mm，往屏幕四周边缘逐步收薄到15mm，这样的厚度设计既可以容纳内部的驱动板、电源板、背光模组等元器件，也能保证正面看过去的超薄视觉效果。底座采用弧形单支撑脚的设计，区别于传统的双V型底座，这种弧形底座的支撑点分布在屏幕下沿的左右两侧，底座的弧形支脚向前延伸出180mm的支撑距离，向后延伸出120mm，整体支撑跨度达到屏幕宽度的75%，可以保证立式摆放时的抗倾覆稳定性，建模时特意在底座与屏幕下边框的连接位置做了内嵌式的卡扣结构加螺丝固定位，卡扣用于预装定位，M4的螺丝孔位做了均匀分布，保证连接强度，避免长期摆放出现连接松动。壁挂安装的孔位完全遵循VESA壁挂标准，孔位间距根据屏幕尺寸对应标准规格设置，孔位做了沉台处理，沉台深度5mm，可以保证壁挂支架安装后螺丝不会突出背部平面，贴墙安装时屏幕与墙面的间隙可以控制在10mm以内，满足贴墙安装的美观需求。接口区域全部集中在背部右侧的下凹区域，包含常用的HDMI、USB、音频、电源接口，下凹的深度做了20mm的预留，保证插接线材时插头不会突出背部影响壁挂，同时接口的排布间距做了15mm的间隔，避免大体积插头出现互相干涉的情况。屏幕部分的建模区分了前面的玻璃面板、中间的液晶显示层、背部的背光模组层，每层的厚度都按照实际量产的物料厚度做了对应设置，玻璃面板厚度3mm，边缘做了2.5D的弧边处理，和边框的衔接处做了0.2mm的装配间隙预留，避免玻璃与硬边框直接接触出现应力碎裂的问题。背部的散热孔做了隐藏式设计，分布在背部上下边缘的格栅区域，格栅的开孔宽度2mm，长度15mm，开孔率控制在18%左右，既可以满足内部元器件的散热通风需求，也不会破坏背部整体的外观整体性，建模时散热孔的边缘都做了R0.5的倒角，避免锐边在装配时划伤线材或者安装人员的手。

　　底座的弧形支脚采用金属材质的建模设定，表面做了磨砂质感的处理，支脚的横截面是椭圆形，长轴20mm，短轴12mm，在保证支撑强度的同时尽可能减少视觉上的厚重感，支脚底部做了直径30mm的防滑脚垫安装位，脚垫厚度3mm，采用软胶材质，可以增加摆放时的摩擦力，同时避免刮伤放置的台面。从设计思路上来说，这款电视的建模没有做多余的装饰性结构，所有结构都服务于实际功能：极窄边框是为了提升屏占比，带来更好的观看沉浸感；弧形底座是为了在保证支撑稳定的前提下减少底座对桌面空间的占用，同时外观更具设计感；背部的微弧造型一方面是为了容纳元器件，另一方面也可以提升背部的结构强度，避免大尺寸屏幕的背部出现凹陷变形；接口区域的下凹设计是为了兼顾壁挂与接线的双重需求，不会因为贴墙安装导致线材弯折过度。

　　在实际的结构验证中，这类模型可以直接用于后续的结构开模参考，也可以用于家装场景的效果展示，建模时所有的装配间隙、孔位尺寸、壁厚设置都遵循消费电子结构设计的通用规范，比如塑料边框的壁厚均匀控制在2.5mm，避免出现壁厚不均导致的注塑缩水问题；螺丝柱的位置都做了加强筋连接，加强筋厚度1.2mm，高度根据螺丝柱长度设置，避免螺丝柱在锁螺丝时出现断裂；所有的卡扣结构都做了1度的脱模斜度，方便实际生产时的模具脱模。另外在屏幕的下边框位置预留了红外接收头与状态指示灯的安装位，接收头的位置距离下边框边缘15mm，指示灯做了半透明的导光柱结构预留，导光柱的直径3mm，表面和边框做齐平处理，不会突出边框表面影响外观。整体建模的曲面过渡都做了G2连续处理，尤其是底座的弧形支脚与屏幕连接的位置，曲面衔接顺滑，没有生硬的折边，不管是做渲染效果图还是做结构装配验证，都可以满足使用需求。
