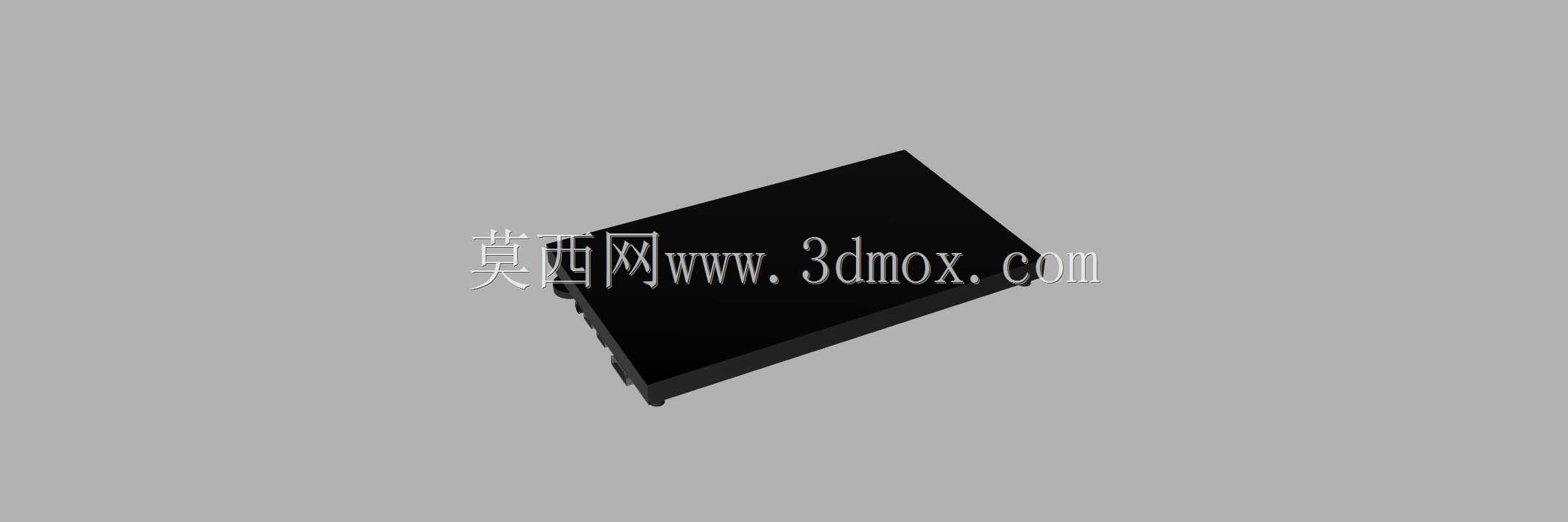

树莓派适配7英寸触控显示模组结构

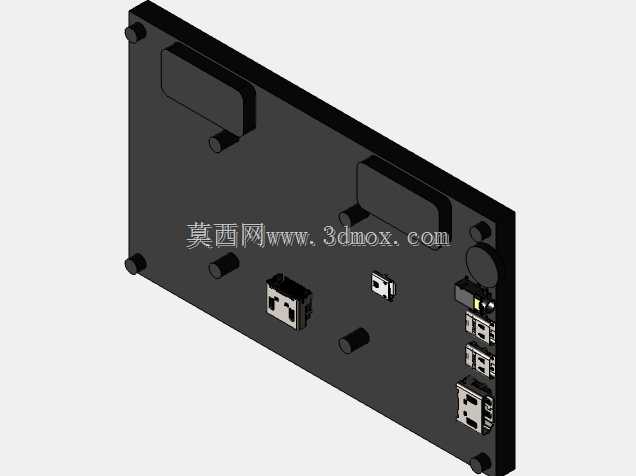

　　在嵌入式开发、小型工控终端、桌面级人机交互装置的结构设计环节，适配树莓派的7英寸触控屏是出镜率极高的配套组件，很多做原型机开发、小型检测设备集成的工程师，在做结构干涉检查、安装位预留时，都需要精准的屏体三维结构来做装配验证，避免后期打样出现接口错位、安装柱干涉、外壳预留空间不足的问题。这个模型还原了屏体背部的完整结构布局，没有做过度精细化的表面贴装元件复刻，但把所有影响装配的结构要素都做了准确呈现：背部的四个安装固定柱位置、柱体高度与直径尺寸都对应实物做了匹配，做外壳设计或者安装支架设计时，可以直接提取安装孔位坐标，不用反复对照实物测量公差。

　　屏体侧边的各类接口位置也做了精准定位，包括HDMI视频输入接口、USB触控信号接口、供电接口以及扩展排针的位置，在做整机结构布局时，可以提前规划走线空间，避免接口位置和外壳筋位、其他板卡组件出现干涉，尤其是很多人做一体化便携设备时，经常会忽略接口插拔的操作空间，导致后期组装完线材插不进去，用这个模型做装配校验时，可以直接模拟插头的插拔行程，预留足够的操作余量。从设计思路来看，这类触控屏的结构设计核心是平衡屏体强度、安装兼容性与接口扩展性，背部的凸起结构一方面是为了容纳屏体的驱动电路板，另一方面也起到了加强筋的作用，避免薄型屏体在安装时出现弯折变形，影响触控精度和显示效果。

　　模型里还原的背部支撑柱高度，刚好可以让屏体安装后和主控板之间留出足够的散热间隙，不用额外加垫柱就能保证空气流通，降低长时间运行时的积热问题。在实际应用场景里，这类7英寸触控屏常被用在小型3D打印机的操控终端、桌面级检测仪器的人机交互界面、嵌入式开发教学实验平台、便携工控调试终端等设备上，不同场景下的安装方式有一定区别：做嵌入式安装时，需要参考屏体的边框厚度做面板开孔，模型里的屏体边缘厚度可以直接作为开孔沉台的尺寸参考，保证安装后屏面和面板齐平；做壁挂或者支架安装时，背部的四个安装柱可以直接固定在L型支架或者设备内仓的安装板上，模型里的柱体内径尺寸对应常用的M2.5固定螺丝，不用重新扩孔或者改孔。

　　很多工程师在做这类屏体的配套结构设计时，容易忽略触控屏的FPC排线弯折空间，这个模型虽然没有做极细的排线建模，但把驱动板的安装位置做了准确定位，设计时可以根据驱动板的位置预留排线的弯折半径，避免排线被挤压导致触控失灵或者显示花屏。另外，屏体背部的USB和HDMI接口的朝向也做了准确还原，做结构设计时可以根据接口朝向规划线材的走线路径，尽量让线材顺着设备内部的走线槽布置，避免和内部的散热风扇、运动部件产生干涉。对于做设备选型的工程师来说，这个模型可以直接导入装配体里做空间占位验证，在方案设计阶段就能确认屏体尺寸是否符合整机的尺寸约束，不用等拿到实物再调整结构，大幅缩短原型机的开发周期。需要注意的是，这个模型没有还原表面的触控玻璃层和显示面板的细微分层结构，在做屏幕表面的防护玻璃设计时，需要额外预留0.5-1mm的玻璃贴合间隙，避免挤压到触控层导致操作失灵；同时背部的安装柱在实际生产中会有微小的脱模斜度，做安装孔设计时可以适当留0.1mm的公差间隙，方便装配时对位调整。
