车载剪式手动抬升支撑工具结构设计

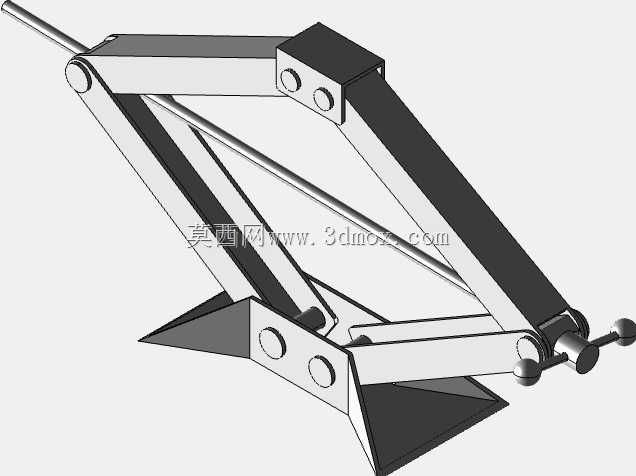

　　在乘用车日常维保、道路应急换胎场景中，这类剪式手动抬升工具是普及率最高的随车支撑设备，相比液压类抬升设备，它的折叠后体积更小，收纳时可直接放入车辆后备箱的工具槽内，不会占用过多储物空间，也不存在液压油泄漏污染后备箱衬垫的隐患，适配绝大多数家用轿车、城市SUV的底盘离地间隙工况。从结构设计逻辑来看，整套机构采用菱形剪臂作为核心传力路径，上下两组支撑臂通过中部铰接销轴形成可开合的四连杆结构，底部支撑脚做了外翻折边处理，接触地面时可增大受力面积，在非硬化路面临时使用时，能降低单位面积压强，避免支撑脚陷入松软土层导致车辆滑落的风险；顶部的支撑托台做了内凹弧面处理，刚好可以卡入车辆底盘预设的顶升支撑点，不会在举升过程中出现横向滑移，托台边缘做了小圆角过渡，避免顶升时刮蹭底盘的防腐涂层。

　　驱动部分采用梯形传动螺杆贯穿剪臂的两个铰接端，螺杆末端搭配双球头摇柄接口，手动转动摇柄时，螺杆会带动两个铰接端同步靠近，迫使剪臂夹角变小，从而将顶部托台平稳抬升，梯形螺纹的自锁特性可以保证在任意抬升高度下，机构不会因为车辆自重出现反向回缩，不需要额外加装锁止销结构，简化了操作步骤，也减少了零散零件丢失的可能。从建模的结构细节来看，所有剪臂的铰接孔位都做了同轴度公差预留，销轴与孔位之间保留了合理的转动间隙，不会因为加工误差导致臂体转动卡滞；臂体本身采用等厚度板材折弯成型的结构，在受力最大的中部铰接位置做了局部加厚补强，避免长期承受交变载荷出现臂体变形。

　　安装边界方面，完全折叠状态下整体厚度不超过60mm，可轻松塞入底盘较低的轿车底部，最大举升高度可满足家用车轮胎完全离地的更换需求，不会出现举升行程不足导致轮胎无法拆卸的问题；整体受力路径经过优化，所有载荷都通过剪臂铰接点传递到螺杆与底部支撑脚，没有多余的受力悬臂，手动操作时的摇动力矩控制在普通成年用户可轻松操作的范围内，不需要额外加接延长杆。在实际使用场景中，这类工具除了随车配备用于道路应急换胎，也可在小型汽修门店作为轻型车辆维保的辅助支撑设备，配合安全支架使用时，可完成底盘检查、刹车片更换等常规维保作业；设计时充分考虑了非专业用户的操作容错性，螺杆两端设置了机械限位块，当举升到最大高度时会自动锁止，避免用户过度转动摇柄导致臂体开合超出极限出现结构脱开，底部支撑脚的两个折边呈120度夹角展开，在平整水泥路面上放置时不需要额外找正，只要托台对准底盘支撑点即可开始操作，降低了非专业用户的使用门槛。

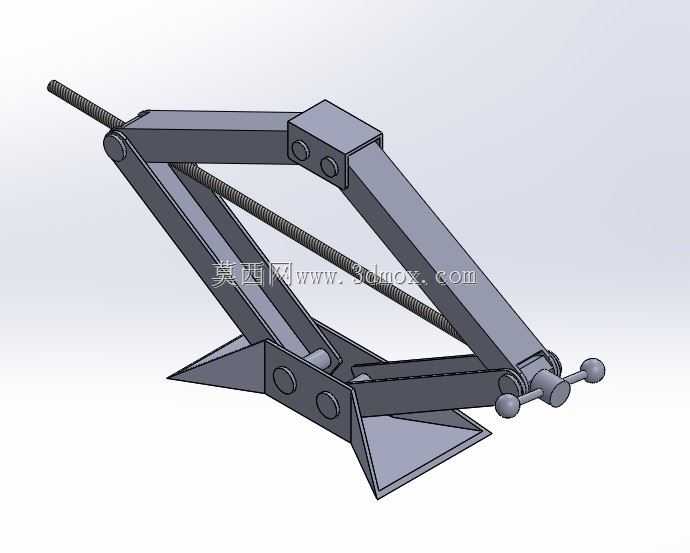

　　建模过程中对所有运动部件做了干涉检查，模拟整个举升行程中臂体、螺杆、摇柄之间不存在运动干涉，铰接位置的转动副设置符合实际装配关系，可直接用于结构验证、作业模拟演示，也可作为随车工具优化设计的基础参考模型，针对不同吨位的车型，只需要调整臂体板材厚度、螺杆直径即可拓展承载能力，不需要改动整体的剪式传动结构。
