剪式汽车车载顶升支撑结构设计

在乘用车日常维保场景中，剪式顶升支撑结构是普及率最高的车载应急配套部件，多数家用轿车出厂时标配的随车工具组里，这类结构都占据核心位置，主要用于更换备胎、底盘下部紧固件检查、制动片临时更换等场景下的车辆举升作业。不同于汽修门店常用的双柱举升机、卧式液压千斤顶，这类剪式结构的核心设计逻辑是在有限的收纳空间内，实现足够的顶升行程与承载能力，适配家用车后备箱侧部储物槽的安装边界，整体收纳状态下的厚度通常控制在80mm以内，长度不超过450mm，完全可以嵌入多数轿车后备箱的备胎仓周边预留空间，不会额外占用行李放置区域。

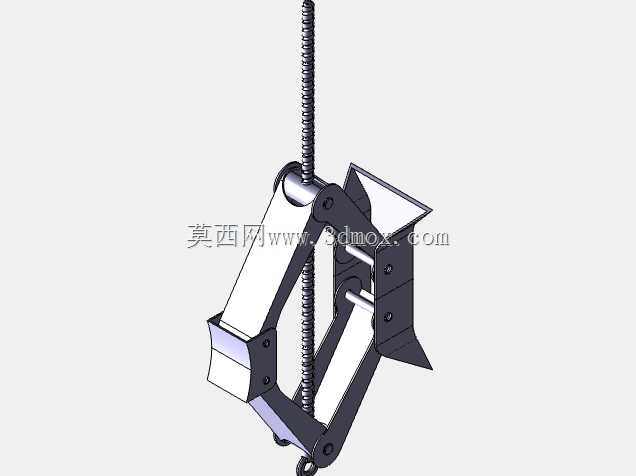

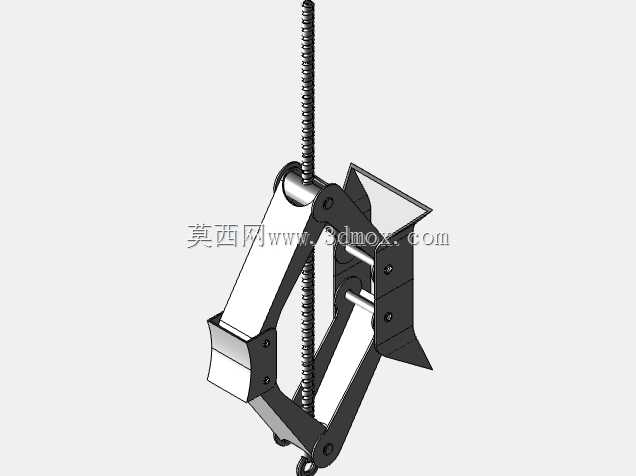

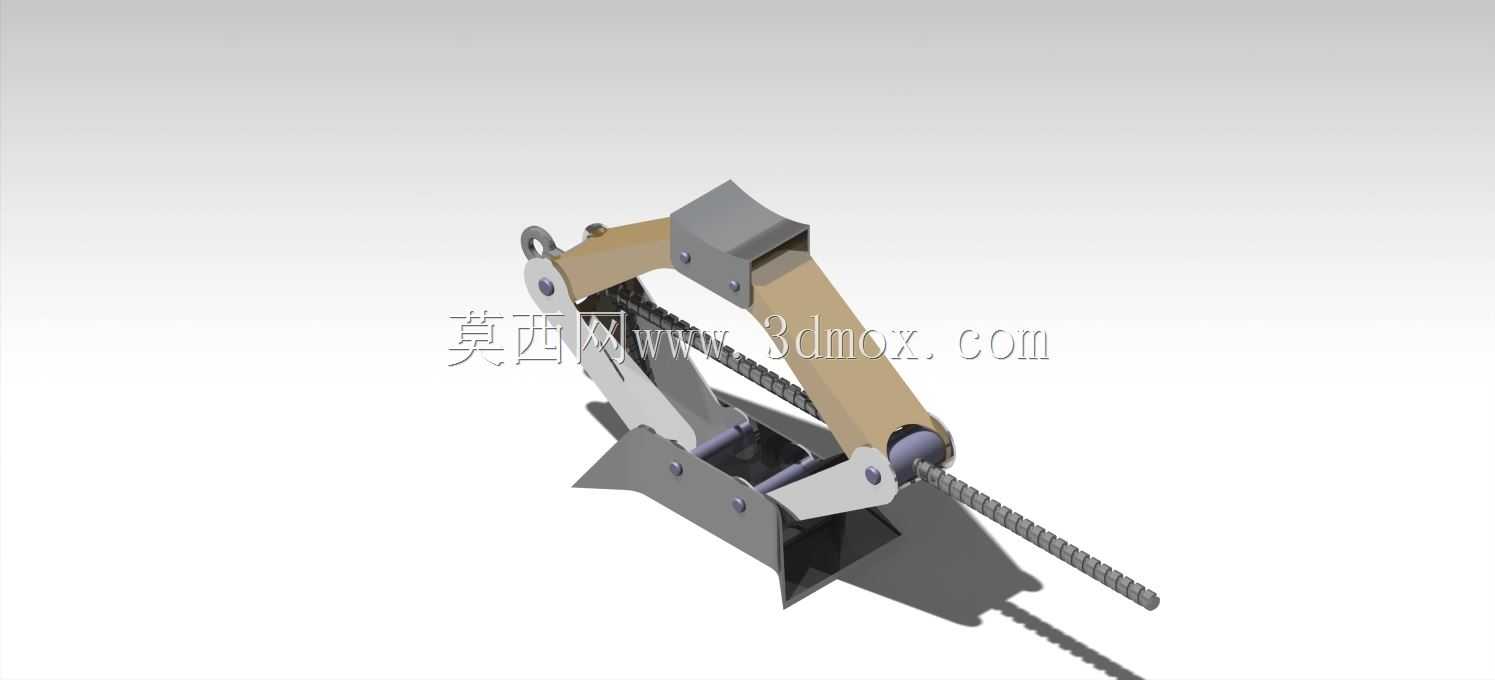

从结构功能逻辑来看，这套顶升结构采用菱形剪臂作为力的传递载体，两根对称布置的剪臂通过中部销轴形成铰接支点，一端通过铰接座连接底部支撑底板，另一端连接顶部承托鞍座，其中一侧的铰接端穿入传动螺杆，通过转动螺杆带动两个铰接端相向或反向移动，以此改变剪臂的开合角度，实现顶部鞍座的升降动作。这种结构的受力路径非常清晰，螺杆施加的水平轴向力通过剪臂的杠杆作用转化为垂直方向的顶升力，传动过程中没有复杂的液压油路、密封件，故障率极低，即使长期放置在后备箱经历高低温变化、颠簸振动，也不会出现液压类千斤顶常见的油封漏油、泄压回落问题，非常适合非专业人员的应急使用场景。

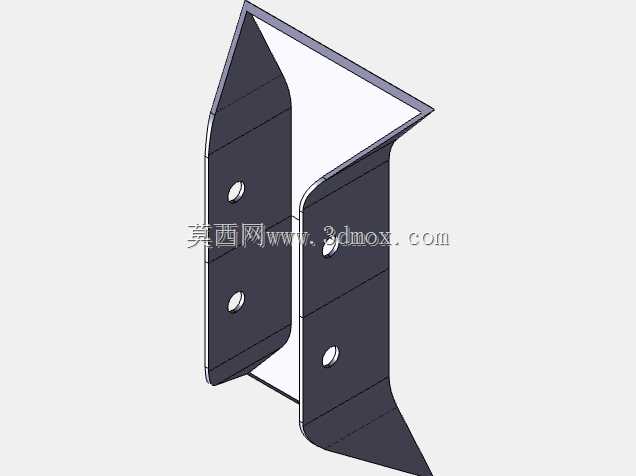

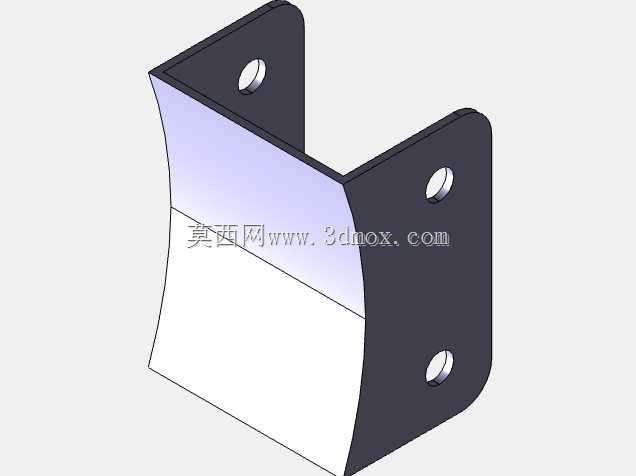

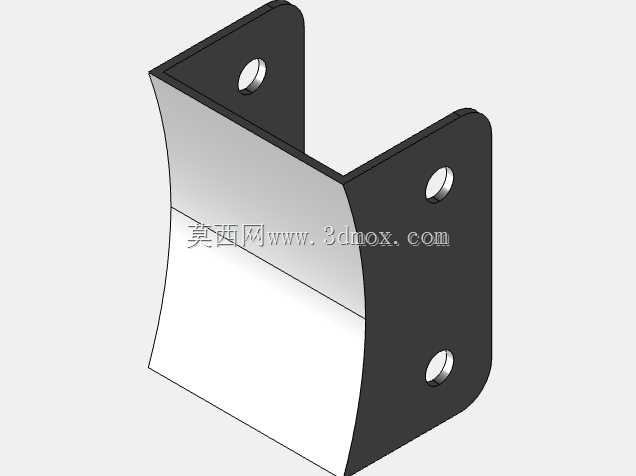

设计过程中需要重点考量几个核心边界：首先是底部支撑面的接地比压，底部钢板的展开面积需要适配常见的柏油路面、硬化水泥路面的承载能力，避免顶升过程中底板下陷导致车辆倾斜；其次是顶部鞍座的型面，需要匹配乘用车底盘侧边的顶升加强筋结构，使用时可以直接卡入车身预留的顶升点位，不会出现滑动偏移，鞍座表面通常会做滚花或者防滑齿处理，增大与车身接触位置的摩擦力；再者是传动螺杆的导程选择，导程过大会导致顶升操作时需要施加的转动力矩过大，普通用户随车配的摇杆很难转动，导程过小则会导致顶升行程对应的转动圈数过多，操作效率太低，常规设计中会把螺杆导程控制在6-8mm，配合长度300mm左右的Z型摇杆，成年人施加正常握力即可完成1.5吨级家用轿车的顶升作业。

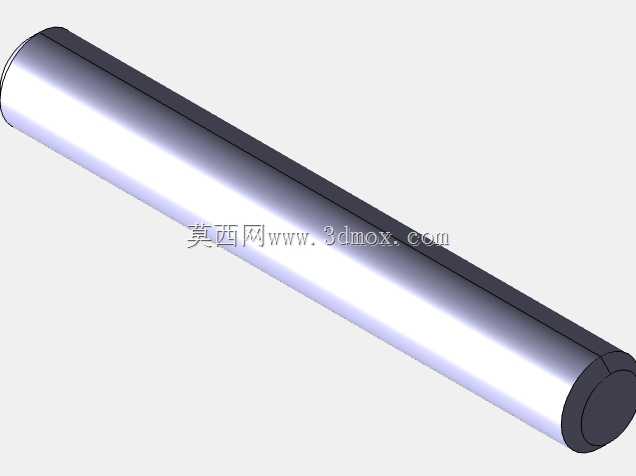

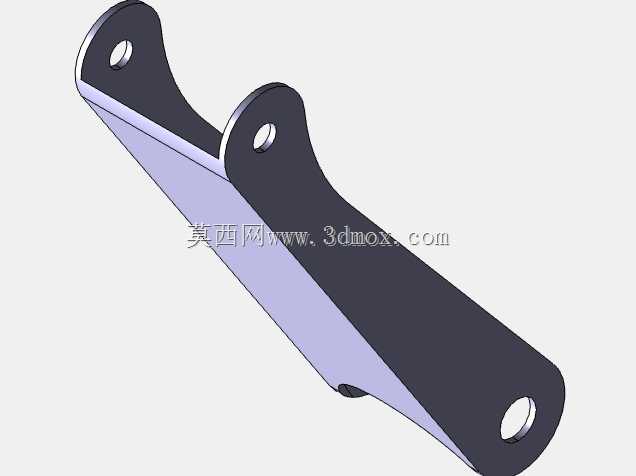

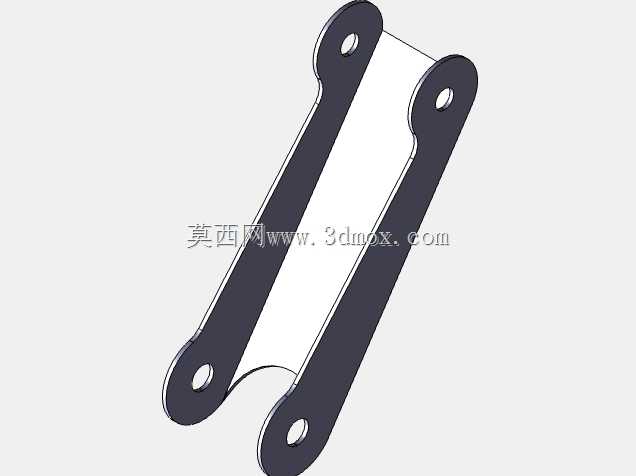

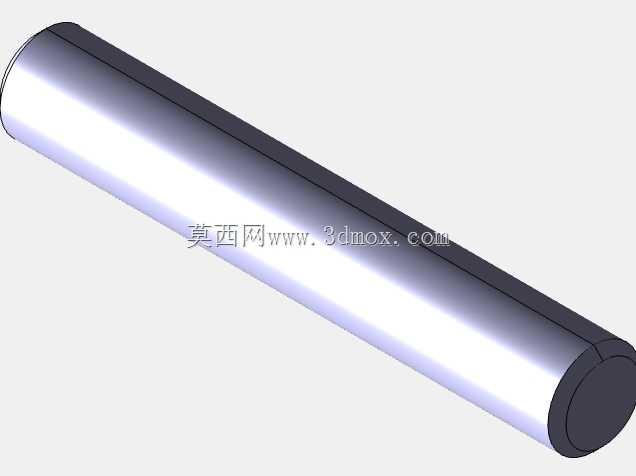

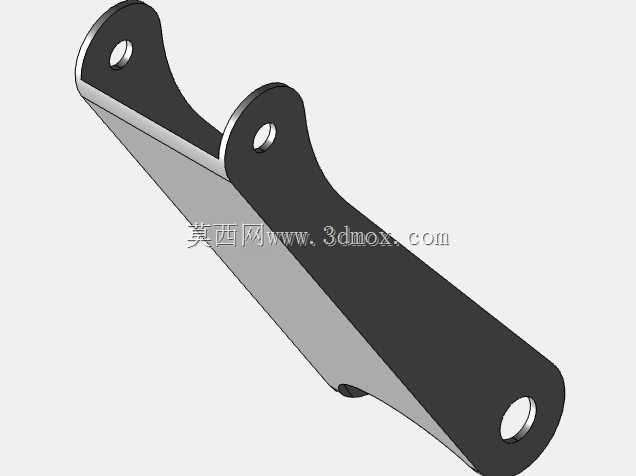

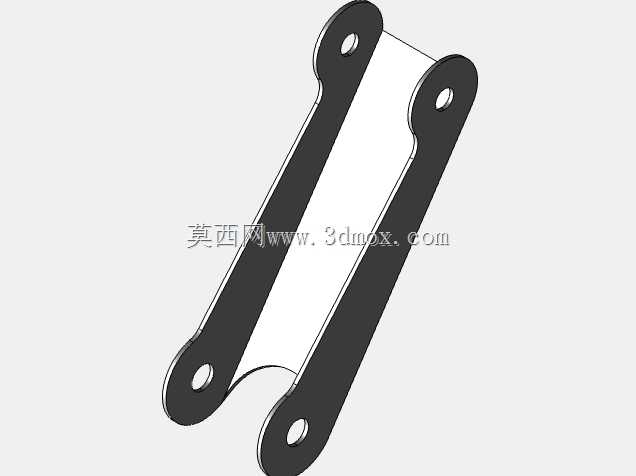

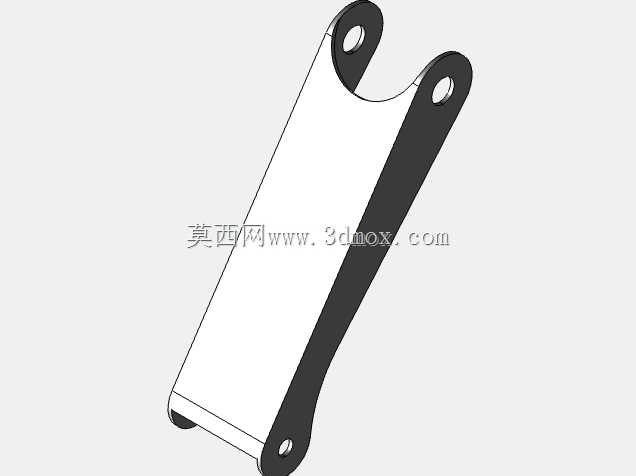

从安装与使用的边界尺寸来看，这类结构的最低收纳高度通常在120mm左右，可以适配多数家用轿车底盘侧边130-150mm的离地间隙，不需要额外垫高就能直接放入顶升点位下方，最大顶升高度通常在350-380mm，足够把车辆轮胎抬升到完全离开地面50mm以上，满足换胎时的空间需求。剪臂的板材厚度通常根据额定承载选择，1.5吨级的产品多采用3mm厚的高强度冷轧钢板冲压成型，铰接位置的销轴采用45号钢调质处理，表面做镀锌防锈处理，避免长期存放出现锈蚀卡滞。螺杆部分采用梯形螺纹，相比普通三角螺纹拥有更好的自锁性能，即使顶升过程中停止转动摇杆，结构也可以自动锁止在当前高度，不会出现意外回落，这一点对于无维保经验的普通用户来说至关重要，不需要额外的机械锁止机构就能保证作业安全。

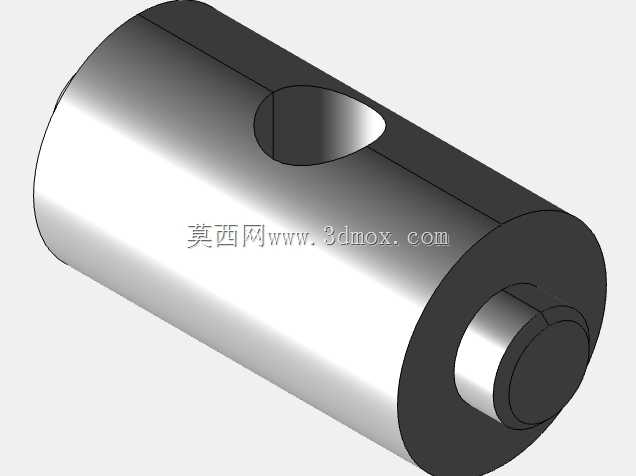

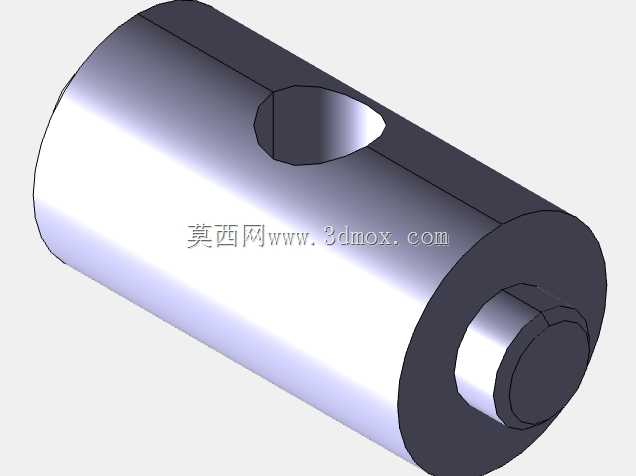

实际使用场景中，这类结构的适用边界非常明确，仅适用于平整硬化路面上的乘用车顶升，不能在松软泥土、碎石坡面上使用，也不能用于超过额定承载的车辆顶升，这也是结构本身的接地面积、剪臂受力上限决定的。设计建模过程中，需要重点验证剪臂在最大顶升高度、额定载荷下的应力分布，尤其是中部铰接销轴孔位置、剪臂与上下支座连接的位置，是应力集中的核心区域，通常会在这些位置做翻边加强或者额外焊接加强筋，避免长期使用出现金属疲劳变形。另外，螺杆两端的铰接座需要留有一定的转动间隙，保证剪臂开合过程中螺杆不会出现卡滞，螺杆末端通常会设计有限位挡块，防止操作过程中螺母脱出螺杆导致结构解体。

不同于工业级起重设备，这类车载顶升结构不需要追求过高的顶升速度、过大的承载冗余，核心设计目标是可靠、便携、易操作，在满足应急使用需求的前提下尽可能压缩收纳体积、降低自身重量，整套结构的自重通常控制在3kg以内，即使是力量较小的用户也可以轻松从后备箱取出放置。建模过程中所有铰接位置的配合间隙都需要按照实际装配公差设定，避免出现运动干涉，尤其是剪臂开合到最大角度时，上下支座与剪臂之间不能出现硬接触，保证顶升行程可以达到设计最大值。
