电源变压器配套轴接式定位连接结构

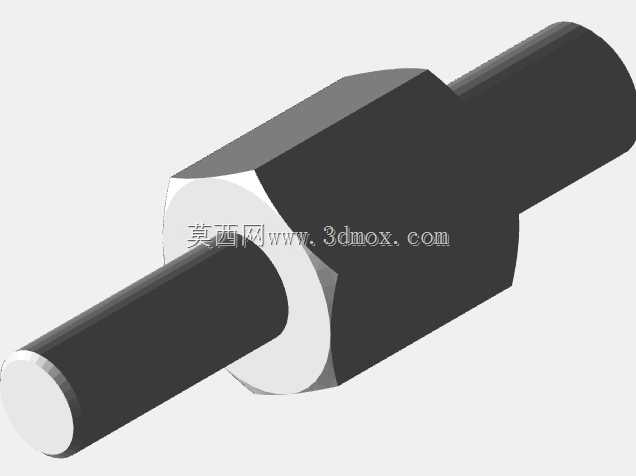

　　在中小功率工频电源变压器的内部结构装配场景中，这类轴接式定位连接结构是绕组引线与外部接线端子之间实现可靠导通、同时保证装配同轴度的核心配套零件，常应用于桌面式工业控制电源、小型仪器内置供电模块、低压照明供电回路的变压器组件中，替代传统的焊片式引线连接，降低批量装配时的虚焊风险，提升结构抗振动性能。从实际功能来看，该结构中段的六角棱柱段是核心的受力定位区域，装配时可通过标准开口扳手卡持该段施加拧紧力矩，避免圆柱轴面夹持打滑导致的装配不到位问题，两端伸出的圆柱轴段分别承担不同功能：一端插入变压器绕组骨架的预设定位孔内，与绕组引出的铜箔或漆包线通过压接方式实现电气导通，另一端则延伸至变压器外壳的接线位，作为外部接线的对接端，可直接压接接线端子或拧入接线螺母完成外部回路连接。

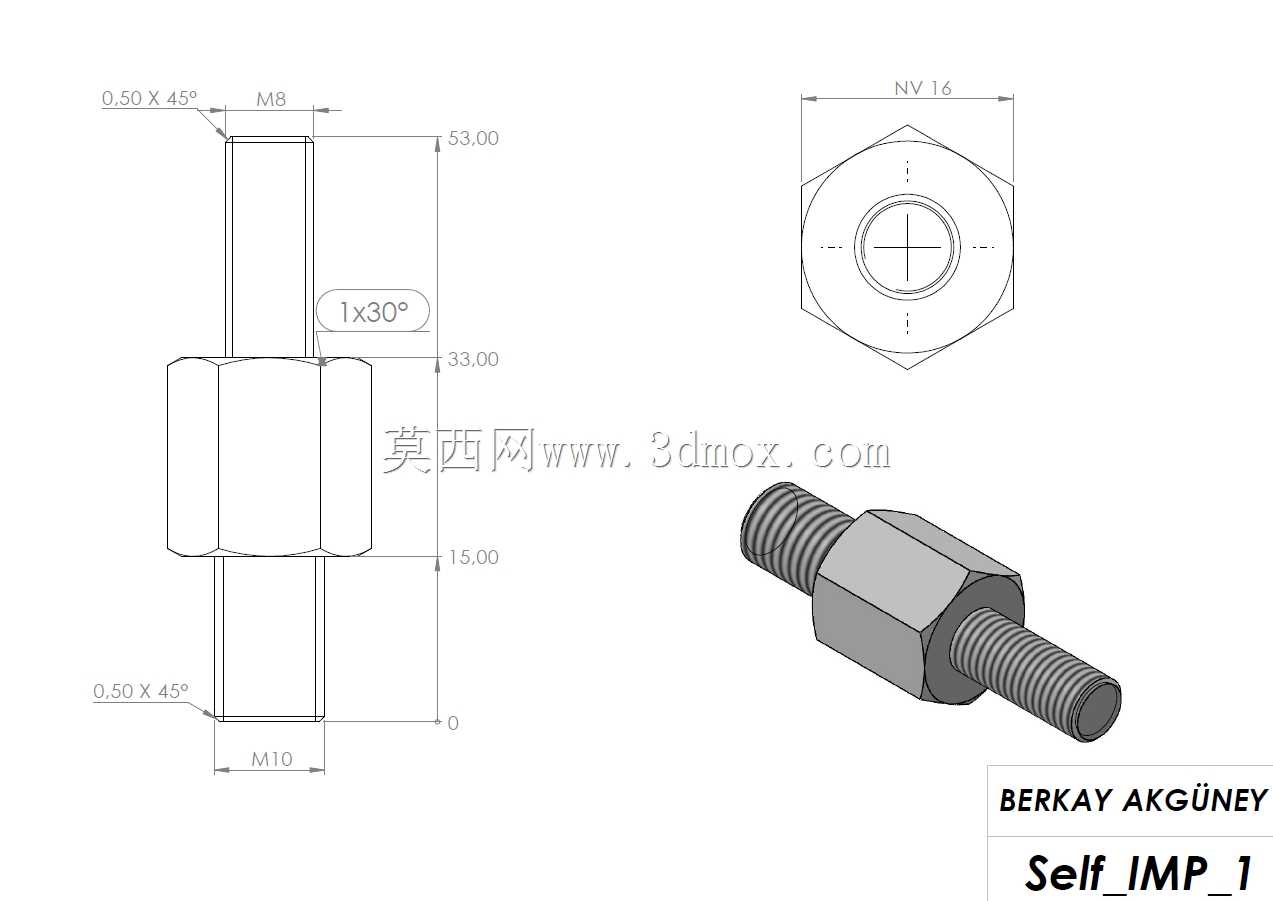

　　设计阶段首先要匹配变压器骨架的安装孔公差，两端圆柱轴段的直径公差需控制在h7级别，保证插入骨架后既不会因间隙过大出现径向晃动，也不会因过盈量过大撑裂塑料材质的绕组骨架；中段六角棱柱的对边尺寸需适配常用的开口扳手规格，同时棱柱段的轴向长度要预留足够的扳手操作空间，避免装配时扳手与变压器骨架或外壳发生干涉。从安装边界来看，该零件装入变压器后，两端圆柱轴的伸出长度需严格匹配外壳的接线孔深度，伸出过长会导致外部接线端裸露过多带来绝缘安全隐患，伸出过短则会导致外部接线端子无法可靠压接，中段六角棱柱的端面需与骨架的定位端面完全贴合，保证轴向定位精度，避免变压器运行过程中因电磁振动导致连接结构轴向窜动，磨破绕组引线的绝缘层造成短路故障。

　　结构的材质选择上，导通部位采用高导电率的紫铜材质，表面做镀锡处理提升抗氧化能力，中段六角受力部位可根据成本需求选择铜材一体加工或钢铜复合结构，在保证导电性能的前提下提升结构的抗扭强度，避免拧紧时出现棱柱变形打滑的问题。在实际的设备选型匹配中，这类连接结构的轴径尺寸需要与变压器的额定电流匹配，额定电流在5A以下的小型变压器可选用直径3mm的轴段，5-10A的应用场景则需选用直径5mm的轴段，保证载流面积满足温升要求，避免长期满负荷运行时连接部位过热烧毁绝缘件。

　　不同于传统的飞线焊接结构，这种一体化轴接结构的装配工序更简单，工人不需要在狭小的变压器壳体内完成焊线操作，只需将轴段插入骨架定位孔压接到位，再从外侧拧紧固定螺母即可完成装配，能大幅提升批量生产的装配效率，同时连接点的接触电阻更稳定，长期运行后的温升波动更小，适合在对供电可靠性要求较高的工业控制设备内置电源中使用。建模过程中需要重点关注六角棱柱与两端圆柱轴的同轴度公差，同轴度误差需控制在0.05mm以内，否则装入骨架后会出现轴段歪斜，导致外部接线端与外壳接线孔不同心，影响后续的外部接线装配；两端圆柱轴的端部需做小角度倒角处理，既方便装配时快速插入骨架定位孔，也能去除加工毛刺避免刺破绝缘套管。
