A325外六角带肩螺栓紧固连接件结构

　　在重型钢结构连接、轨道交通轨枕装配、大型风电塔筒法兰拼接这类对预紧力一致性要求极高的工程场景里，带肩定位螺栓的应用占比正逐年提升，区别于普通全螺纹外六角螺栓，这类带轴肩的紧固件在承受横向剪切载荷时，能通过光杆段与安装孔的精密配合抵消大部分滑移量，避免螺纹副直接承受剪切力导致的牙型变形、连接失效问题。

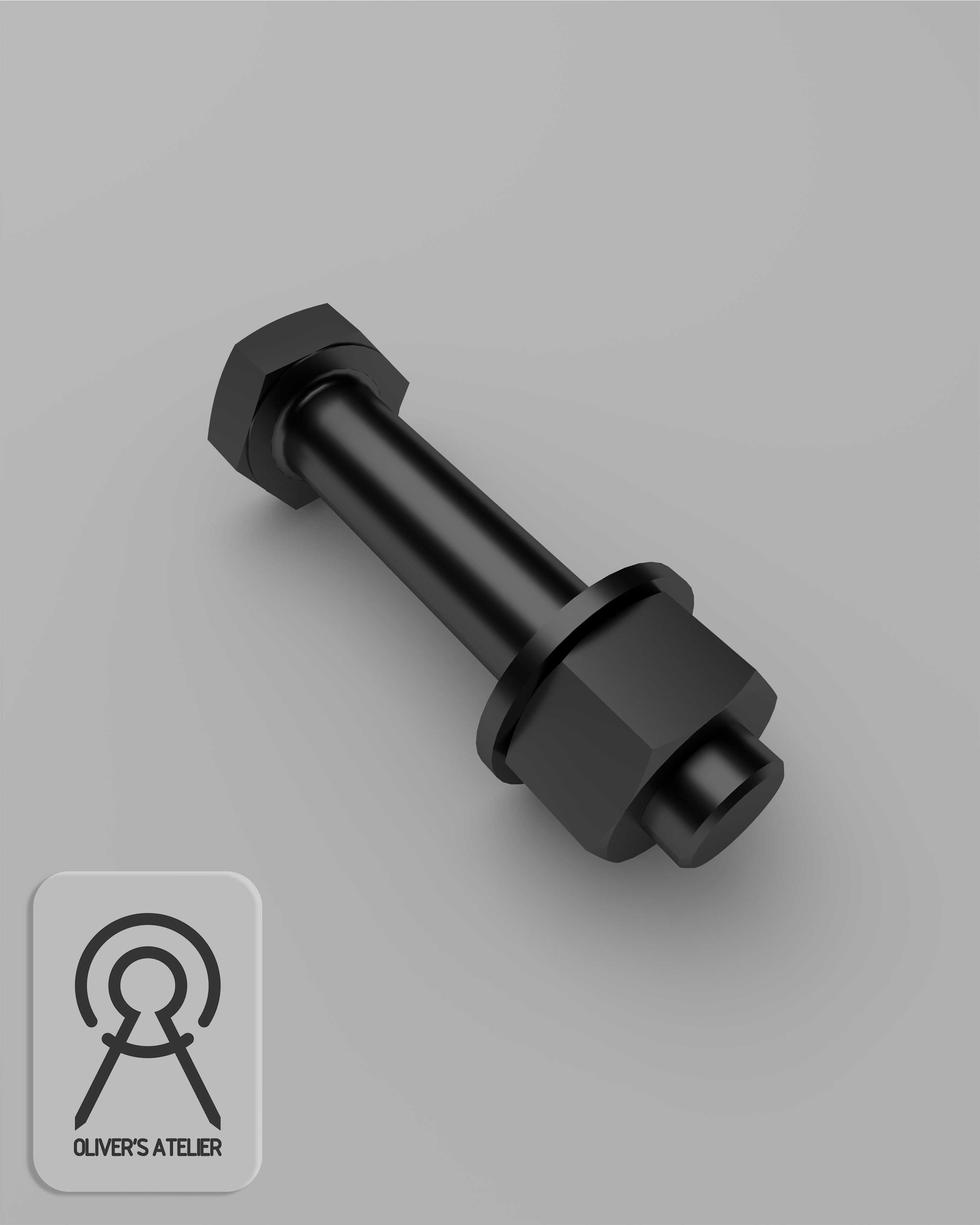

　　从实际装配工况来看，这类螺栓的六角头端采用标准对边尺寸设计，可适配常规气动冲击扳手、定扭矩扳手的套筒规格，现场施工无需定制专用工装，轴肩位置的凸台结构是整个零件的核心功能区，安装时该凸台端面会与被连接件的沉孔台阶面完全贴合，一方面能在拧紧过程中起到轴向定位作用，避免螺栓拧入过深导致螺纹啮合长度不足，另一方面可分散螺栓头与被连接件接触面的压应力，防止软质金属连接件表面出现压溃凹陷，在反复交变载荷作用下能有效维持预紧力的衰减速率，延长连接结构的检修周期。

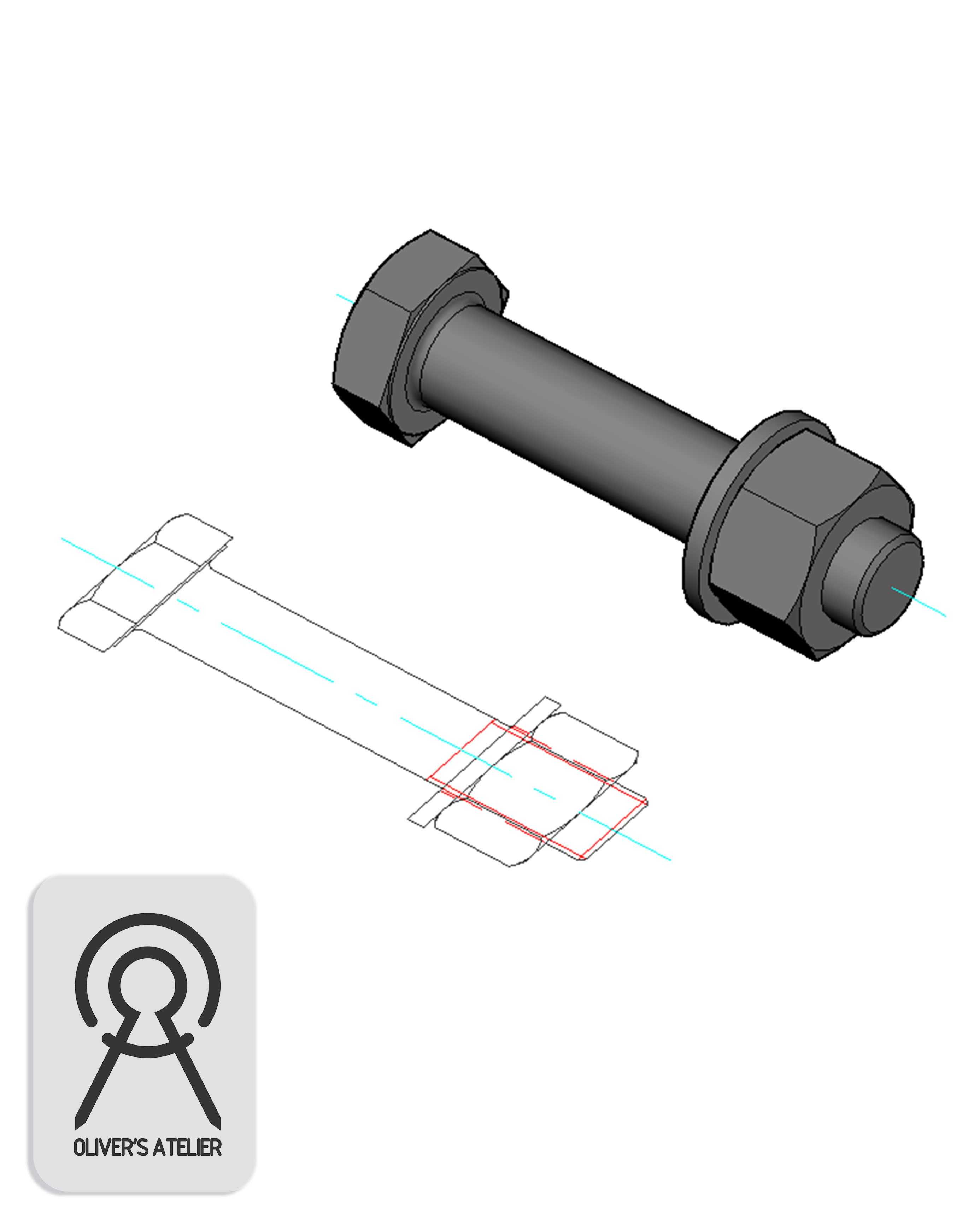

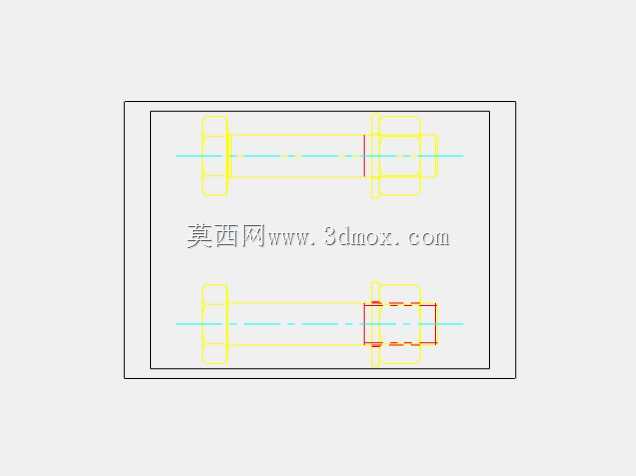

　　建模阶段首先要明确各功能段的尺寸边界，六角头的厚度需匹配对应强度等级的螺栓头部承载要求，避免拧紧时头部出现六角棱边变形、打滑问题；光杆段的直径公差需严格控制在过渡配合区间，既保证安装时能顺利穿入预制的安装孔，又不会因间隙过大导致横向载荷下出现窜动；轴肩凸台的外径要比光杆段大出足够的压接宽度，同时凸台与光杆的过渡位置需设置合理的圆角，避免应力集中导致的螺栓断裂风险；末端的导向段采用小直径锥头设计，现场穿装时即使安装孔存在少量对位偏差，也能通过锥面导向顺利穿入，降低高空、狭窄空间内的装配难度。

　　实际选型过程中，这类带肩螺栓的安装边界需要重点核对三个维度：一是被连接件的总厚度需匹配螺栓光杆段加轴肩的长度，保证拧紧后螺纹啮合长度满足标准要求，不会出现螺纹脱扣；二是安装沉孔的深度与直径需与轴肩尺寸适配，保证轴肩端面能完全贴合沉孔底面，不会出现悬空导致的预紧力虚标；三是螺栓伸出螺母的螺纹长度需控制在2-3个牙距，既保证锁紧到位，又不会因伸出过长干涉周边其他零部件。

　　在承受振动载荷的设备连接场景中，这类螺栓的光杆配合段还能起到抗剪销的作用，相比普通螺栓依赖螺纹摩擦力抗剪的结构，其抗横向载荷能力能提升40%以上，尤其适合矿山设备机架、重型卡车底盘悬挂、起重设备臂架连接这类长期承受冲击载荷的部位。建模时需要注意各段的同轴度公差，六角头、轴肩、光杆、末端导向段需保持同一轴线，否则安装时会出现卡滞，拧紧后螺栓会承受额外的弯曲应力，大幅降低使用寿命。另外螺纹段与光杆段的过渡位置也需要设置退刀槽结构，避免螺纹加工收尾处的应力集中，同时保证螺母能顺利拧到贴合轴肩的位置，不会因螺纹余留段的干涉导致锁紧不到位。

　　从维护角度来看，这类带肩螺栓的拆卸也比普通过盈配合的销栓连接更便捷，后期检修时只需松开螺母即可将螺栓从孔中打出，无需铰制孔件拆卸时的专用拔销工具，能大幅缩短现场设备的停机维护时间。在做三维装配校验时，还需要模拟螺栓穿装的全行程，核对六角头转动时与周边结构的安全间隙，保证扳手套筒有足够的操作空间，避免出现设计阶段未考虑操作空间、现场无法拧紧的问题。
