符合ASME B18.2.6标准的结构紧固件设计

　　本次设计的结构螺栓严格遵循ASME B18.2.6-2019标准要求，从工程实际应用的荷载工况出发，覆盖了从轻型设备支吊架到重型主结构连接的全场景适配需求，设计过程中首先梳理了不同应用场景下的受力边界：针对承受静载的钢结构主节点，螺栓杆部与安装孔的配合公差控制在过渡配合区间，既保证安装时的穿入便利性，又能在螺栓预紧后最大化杆部与孔壁的接触面积，降低孔壁局部压应力，避免长期荷载下的孔壁变形；针对存在周期性振动的设备连接场景，在螺栓头部支承面与螺纹段的过渡位置设计了加大的圆弧过渡结构，消除应力集中点，提升螺栓的抗疲劳寿命，避免振动工况下的螺栓断裂失效。在重型钢结构厂房的梁柱节点拼接、工业管道支吊架的荷载传递、大型压力容器的法兰紧固、起重设备的受力构件连接场景中，结构螺栓作为可拆卸的高强度承压紧固件，是保障结构整体荷载传递可靠性的核心基础零件，其设计合规性直接决定整套结构的抗剪、抗拉、抗疲劳性能，一旦选型或尺寸匹配出现偏差，极易引发连接滑移、构件错位甚至结构失稳的工程事故。

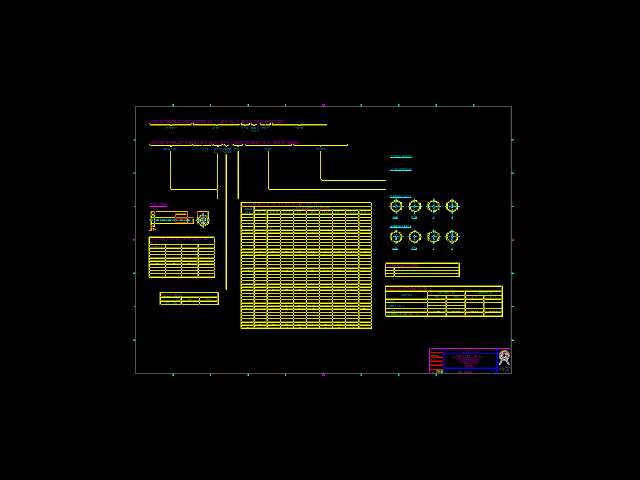

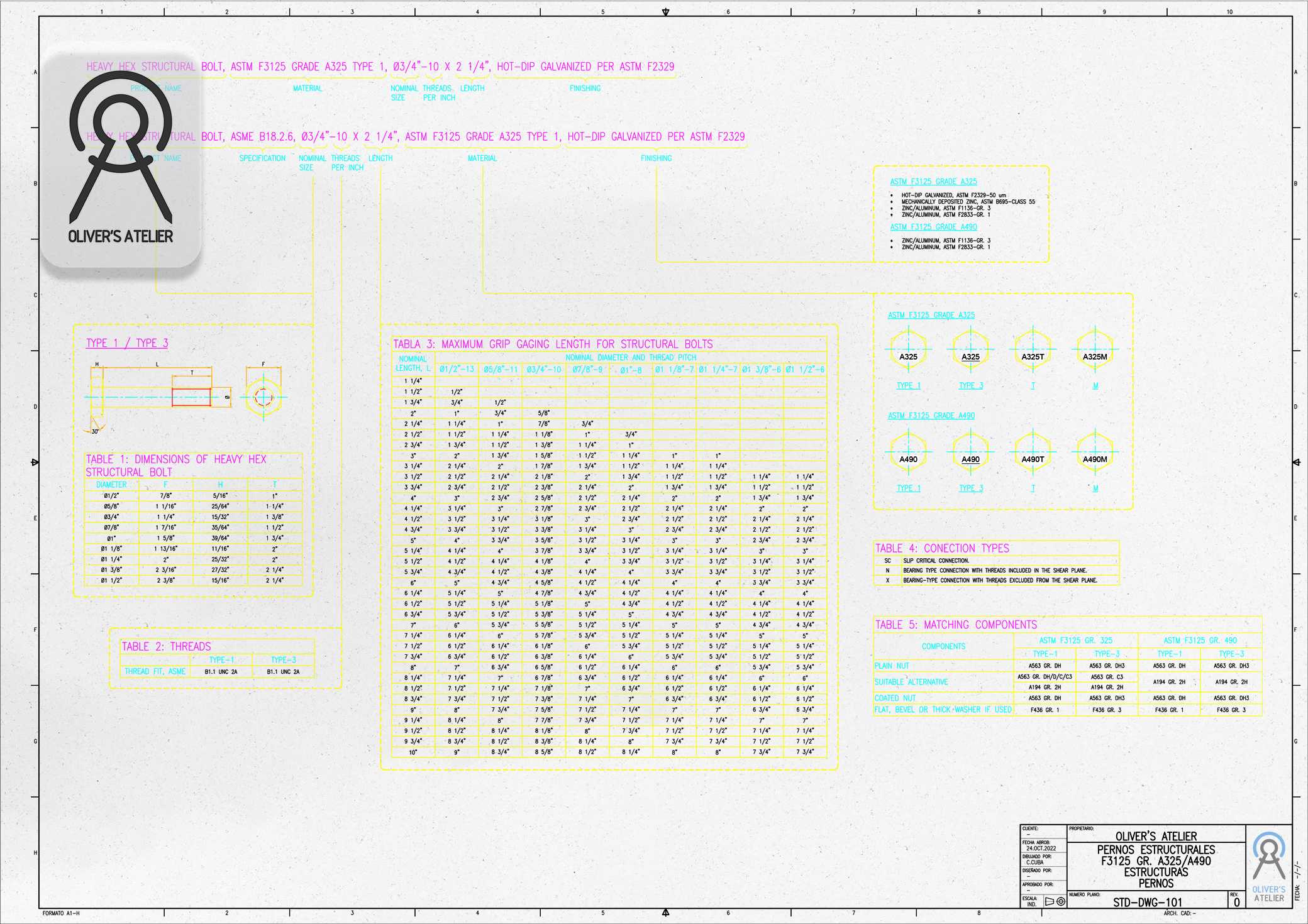

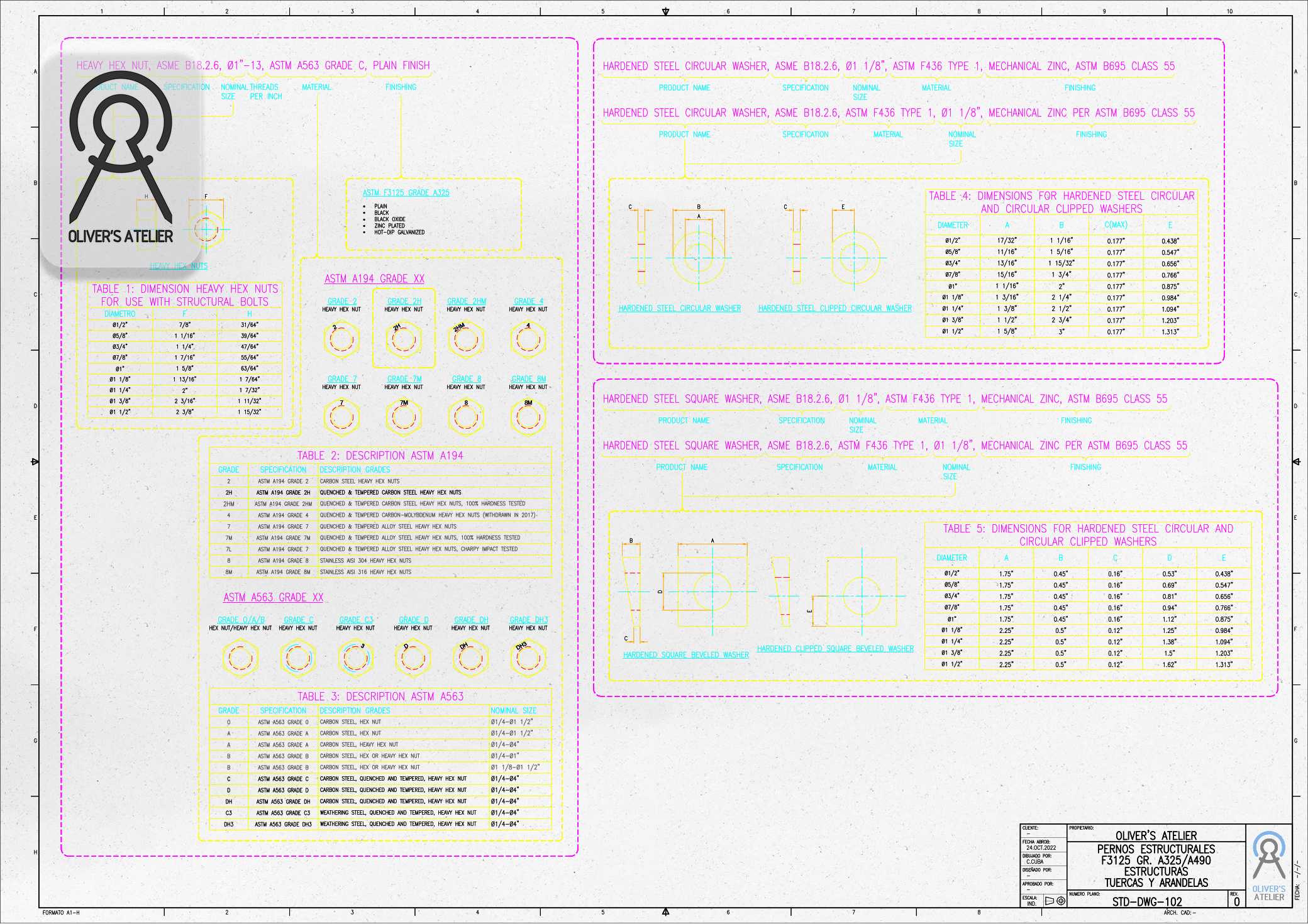

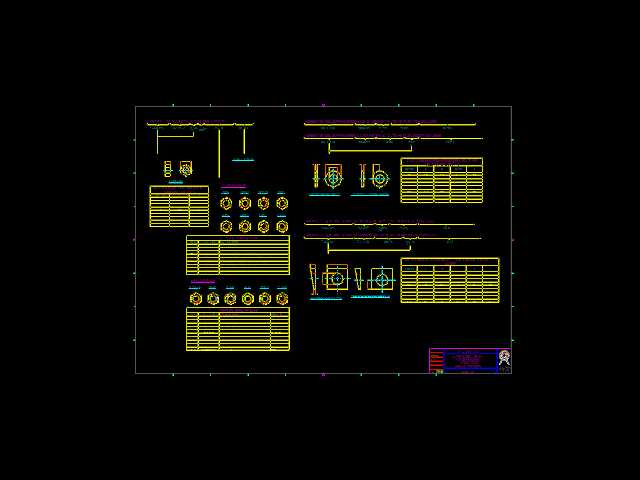

　　从外形尺寸与安装边界来看，整套螺栓的尺寸参数完全匹配标准中规定的各规格系列，螺纹段长度根据不同夹持厚度做了梯度划分，保证拧紧后螺纹露出螺母的长度控制在2-3个螺距的合理区间，既避免螺纹过长导致的安装干涉，也防止螺纹过短导致的啮合长度不足引发滑牙风险；螺栓头部的对边尺寸、对角尺寸严格符合标准公差要求，适配常规规格的套筒、扳手等安装工具，无需定制专用安装工装，降低现场施工的工具适配成本；头部支承面的平面度控制在0.05mm以内，保证拧紧时支承面与被连接件表面完全贴合，避免偏载导致的螺栓附加弯曲应力。设计过程中同步考虑了配套垫圈、螺母的匹配性，螺栓杆部的无螺纹杆段长度根据被连接件的总夹持厚度做了对应调整，确保拧紧后剪切面落在无螺纹杆段位置，避免螺纹处受剪导致的应力集中，这一点在承压型连接的结构节点中尤为关键——如果剪切面落在螺纹段，螺纹的牙底缺口会成为应力集中源，大幅降低螺栓的抗剪承载能力，因此在建模阶段就对不同夹持厚度对应的无螺纹杆段长度做了参数化配置，设计人员可根据实际项目的连接板总厚度直接调用对应规格的模型，无需反复调整杆段长度。

　　在实际工程选型中，设计人员可直接依托该模型完成连接节点的干涉检查：比如在钢结构节点设计时，可将螺栓模型装配入连接板的孔位中，验证螺栓头部、螺母与周边加劲肋、连接板的间隙是否满足安装操作空间要求，避免现场安装时出现扳手无法就位的问题；在管道支吊架设计中，可通过模型验证螺栓长度是否适配支吊架的型钢厚度、防腐垫层厚度，避免因长度不足导致的啮合不够，或是长度过长导致的螺纹外露过多易积灰锈蚀的问题。不同于普通的商品级螺栓，结构螺栓的核心作用是传递结构荷载，因此在设计时对螺纹的公差等级、杆部的直线度都做了严格控制，螺纹采用6g级公差，保证与配套螺母的互换性，杆部直线度控制在0.1mm/100mm以内，避免长螺栓穿入时出现卡滞问题；同时针对不同的防腐需求，模型预留了表面处理的尺寸余量，不管是采用热浸镀锌、达克罗还是环氧涂层防腐，都不会因为涂层厚度导致螺栓无法穿入安装孔或是螺纹无法啮合。

　　很多现场施工中出现的螺栓安装问题，本质上都是前期建模时没有考虑安装边界导致的，比如螺栓头部与构件边缘的距离过小，导致扳手转动时与构件碰撞，或是螺栓长度选型错误导致预紧力不足，这套参数化的螺栓模型在建模时就将这些工程常见问题纳入了设计考量，每个规格的模型都标注了对应的最小安装操作空间、适配的夹持厚度范围，结构设计人员在选型时无需再反复核对标准手册的尺寸参数，直接调用模型即可完成节点设计与校核，大幅提升钢结构节点、设备连接部位的设计效率，同时减少因尺寸不匹配导致的现场施工返工问题。
