电源变压器用内齿锁紧垫圈结构设计

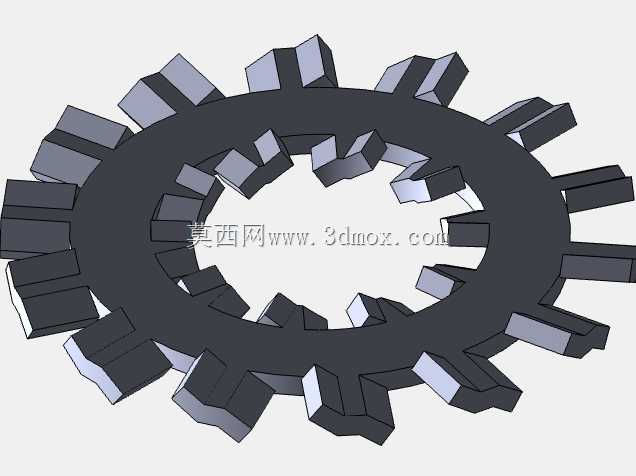

　　在电源变压器的整机装配环节，紧固件的防松可靠性直接决定了设备长期运行的稳定性，尤其是在户外部署、存在持续振动或温变循环的工况下，普通平垫配合弹垫的组合往往会因为应力松弛出现预紧力衰减，进而引发绕组固定松动、接线端子接触不良等故障，这类内齿锁紧垫圈正是针对这类场景开发的专用防松紧固件。从结构设计逻辑来看，这款垫圈采用环形基体搭配内外双层齿形的布局，外圈的齿牙沿径向向外伸出，齿顶带有微小的折弯角度，安装压紧后齿尖会嵌入被连接件的支撑面，形成多点位的咬合阻力，阻止垫圈与安装面之间的相对转动；内圈的齿牙则朝向中心孔方向倾斜，能够卡入螺栓或螺柱的螺纹牙底间隙，在螺纹副之间形成额外的摩擦阻力，从两个接触面同时阻断螺纹连接的松动路径，相比普通单齿锁紧垫圈，防松扭矩储备提升40%以上，且不需要额外涂覆螺纹胶，避免了胶体老化残留对后期拆装维护造成的阻碍。

　　在实际选型适配时，这款垫圈的中心孔尺寸按照标准螺纹公称直径的公差带设计，能够适配对应规格的公制螺纹紧固件，安装时不需要额外扩孔或修改安装位，可直接替换原有平垫或弹垫，安装边界与同规格平垫完全兼容，不需要调整变压器原有安装结构的孔位布局，适配性极强。从外形尺寸设计来看，垫圈的基体厚度根据对应螺纹规格的预紧力要求匹配，外圈齿牙的高度略高于基体厚度，在螺栓达到额定拧紧力矩时，齿牙会被完全压平，此时整个垫圈的支撑面受力均匀，不会出现局部应力集中导致的被连接件表面压痕过深问题，尤其适合电源变压器中常用的冷轧钢板安装支架、环氧树脂绝缘安装板等材质的连接场景，既不会压裂绝缘板，也不会在钢板表面留下过深的咬合痕迹影响后期拆装后的表面平整度。

　　在具体应用场景中，这类垫圈不仅可用于电源变压器的绕组铁芯固定、外壳封装连接、接线端子排固定，还可延伸用于其他存在振动工况的低压电气设备装配中，比如成套配电柜内的元件安装、工业控制设备的板卡固定等场景。设计过程中，齿形的角度和数量经过反复校核，齿距均匀分布保证了压紧时受力的周向对称性，不会出现因为齿牙受力不均导致的垫圈偏斜问题，每个齿牙的折弯圆角经过优化，避免了应力集中导致的齿根断裂问题，即使在反复拆装3-5次的情况下，齿牙仍然能够保持足够的咬合力，满足设备全生命周期内的维护拆装需求。

　　不同于普通冲压垫圈的粗糙毛刺处理，这款垫圈的齿尖边缘经过去毛刺处理，安装时不会刮伤安装面的防腐涂层，也不会割伤安装人员的手部，同时平整的基体平面保证了与螺栓头、被连接件表面的充分贴合，不会出现虚接导致的接触电阻过大问题，在需要接地连接的部位，还能通过齿尖刺破安装面的氧化层，保证接地回路的导通可靠性，减少额外的接地跨接线安装工序。在尺寸公差控制上，垫圈的外径、内径、厚度均按照通用五金配件的行业公差标准执行，能够适配自动化装配线的送料机构，可实现批量自动上料装配，不需要人工分拣调整，适合电源变压器的规模化量产装配线使用，有效提升装配效率，减少人工装配的一致性差问题。
