电源变压器配套瓷砖安装固定支撑构件

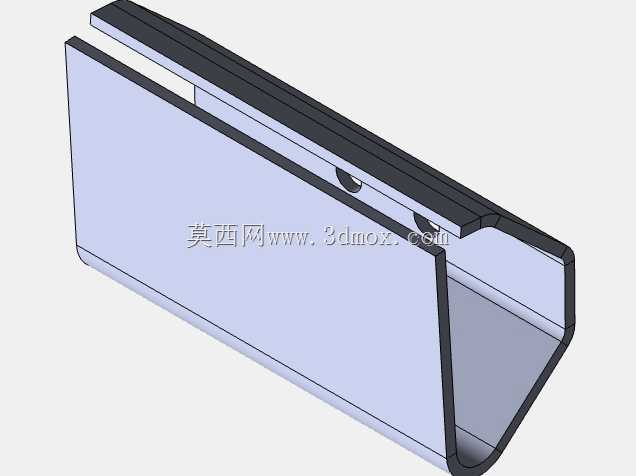

　　在电源变压器的现场安装与配套防护施工环节，这类瓷砖支撑构件是用于变压器周边饰面瓷砖固定的专用结构件，主要应用于预装式变电站、户外落地式变压器的基座周边饰面施工场景，解决变压器基座周边瓷砖铺贴时的悬空固定、边缘承托问题，避免瓷砖因长期受户外温变、振动影响出现脱落、开裂情况。从结构设计来看，该构件采用钣金折弯一体成型工艺，主体为L型承托结构，竖直边与变压器基座的安装立面贴合，水平边向外延伸形成瓷砖承托面，承托面上预留的卡槽结构可直接嵌入瓷砖侧边，无需额外打钉固定瓷砖边缘，能减少瓷砖安装时的破损率。

　　构件上部的翻边结构做了圆角处理，避免安装过程中划伤施工人员，同时翻边与竖直边形成的加强槽，可提升构件整体的抗弯折性能，在承托常规厚度的饰面瓷砖时，不会因长期承重出现形变。设计阶段需要重点匹配安装边界尺寸，首先要确认变压器基座的安装立面平整度公差，构件竖直边的安装孔位需要适配基座上预留的固定点位，孔位间距按照常规变压器基座的安装螺孔间距设置，可直接适配多数同规格电源变压器的基座安装需求，无需现场二次打孔。承托面的卡槽宽度需要匹配常用饰面瓷砖的厚度，卡槽深度控制在瓷砖嵌入后不会出现前后窜动的范围，同时预留0.2mm的安装间隙，方便瓷砖嵌入时的微调，避免间隙过小导致瓷砖卡入时崩边。构件的整体长度根据单块饰面瓷砖的常规宽度设置，安装时可根据实际铺贴长度拼接使用，拼接处的缝隙控制在1mm以内，保证瓷砖铺贴后的平整度。从实际使用场景出发，户外变压器周边的瓷砖长期处于日晒雨淋环境，该构件的承托结构可将瓷砖的重量均匀传递到变压器基座上，避免瓷砖与基座之间的粘接层长期受重力拉扯出现脱层，尤其是在低温环境下，粘接层的粘接力下降时，机械承托结构可作为第二道固定保障，防止瓷砖坠落引发安全隐患。

　　在安装流程上，施工人员可先将该构件通过螺丝固定在变压器基座的预留安装位上，调整构件的水平度后，再将瓷砖卡入卡槽内，后续再进行瓷砖缝隙的填缝处理，相比传统的纯粘接铺贴方式，这种带机械支撑的安装方式可大幅缩短施工时的瓷砖定位等待时间，无需额外支撑构件等待粘接层固化，提升现场施工效率。设计过程中还需要考虑构件的通用性，除了适配电源变压器基座的瓷砖安装，该结构经过尺寸微调后也可用于其他户外电气设备基座的饰面瓷砖承托，只需要调整竖直边的安装孔位间距与承托面的卡槽宽度即可快速适配不同场景。

　　构件的折弯内角做了应力释放处理，避免钣金折弯时出现应力集中导致的开裂问题，折弯处的圆角半径匹配板材厚度，保证折弯后的结构强度，同时不会在构件表面产生明显的折弯压痕，影响外观平整度。承托面的平面度公差控制在0.1mm以内，保证瓷砖安装后与构件完全贴合，不会出现局部悬空导致的瓷砖受力不均破损问题。在安装边界的校核上，需要确认构件安装后不会超出变压器基座的外围防护范围，避免影响变压器的日常检修操作，构件的外伸长度与瓷砖铺贴完成后的外沿齐平，不会突出饰面形成磕碰风险。
