3D打印减柄钻头收纳索引座

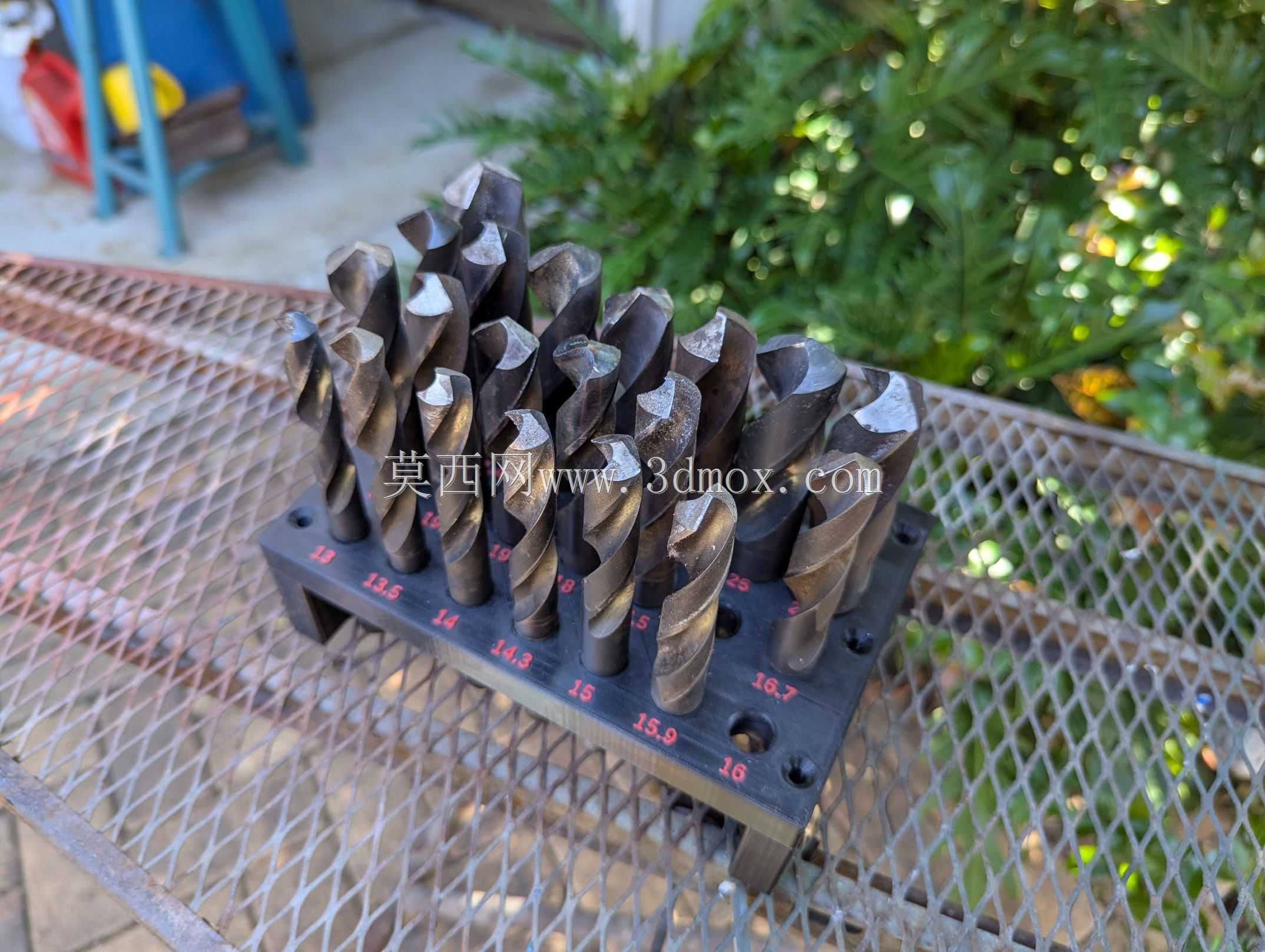

　　在机械加工、机修维保、个人DIY工坊的日常作业场景里，钻头是使用频率极高的消耗类切削刀具，尤其是同时配备公制、英制规格减柄钻的作业场景，零散堆放的钻头不仅容易因磕碰造成切削刃崩损，取用对应规格时也会耗费大量翻找时间，混放状态下还容易出现规格错拿、小规格钻头被大工件压弯变形的问题，专门的钻头收纳索引工装，是工位5S管理里实用性极强的辅助配置。这款3D打印制作的减柄钻头索引座，核心定位是适配1/2英寸（12.7毫米）通用柄径的减柄钻头系列，这类减柄钻的特点是切削端直径覆盖范围广，统一柄径可以适配常规13毫米夹头的手电钻、台钻，无需更换大规格夹头就能加工大直径孔位，是现场加工里非常常用的钻头品类。

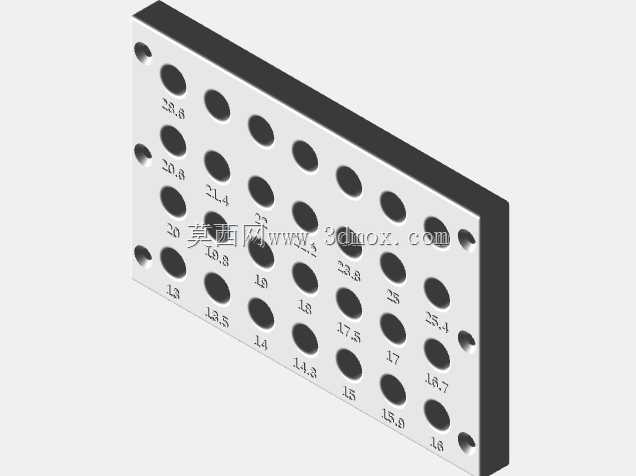

　　设计这款索引座的时候，首先要解决的是公制、英制钻头混放的规格识别问题，很多一线作业人员的工具储备里，既有公制整毫米规格的钻头，也有早年购置、进口设备配套的英制规格钻头，两类钻头混放时很容易拿错，导致钻孔尺寸不符合公差要求，因此在排布插孔的时候，没有按照单一制式排序，而是将所有适配的钻头按照实际切削直径从小到大升序排列，覆盖13毫米到1又1/8英寸（28.6毫米）的全尺寸段，每个插孔旁都对应标注清晰的尺寸数值，不管是取用公制还是英制规格，都能顺着尺寸序列快速定位，不用反复比对钻头柄部的磨损标识。

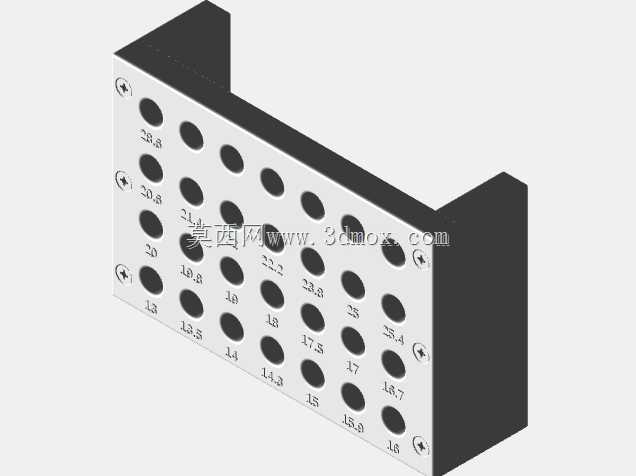

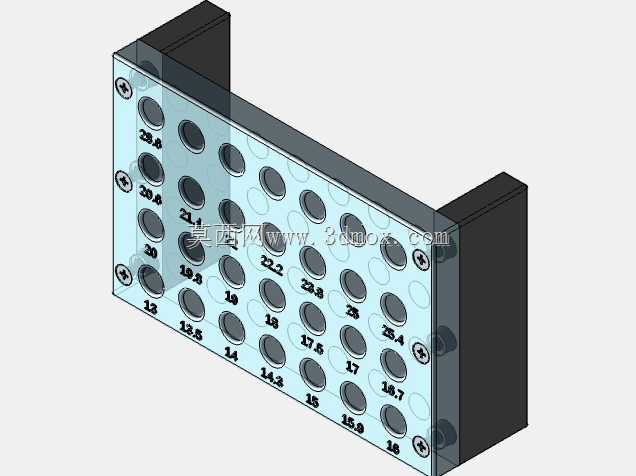

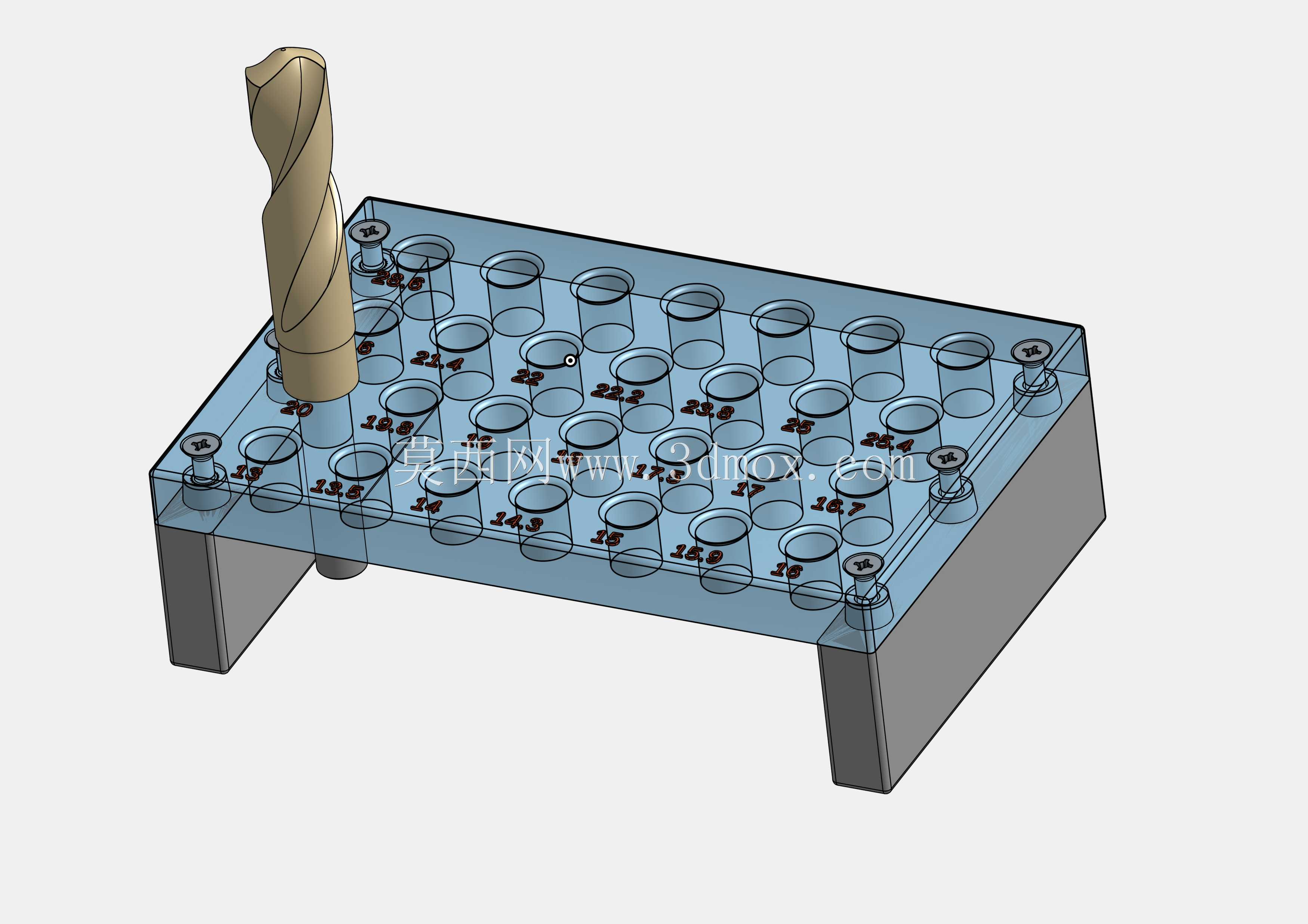

　　结构设计上，底座采用带加强筋的长方体构型，整体放置在工作台面时具备足够的抗倾覆能力，不会因为抽取钻头时的侧向力导致座体倾倒；插孔的深度经过反复适配，既保证钻头插入后不会因为深度过浅出现歪斜倾倒，也不会因为深度过大导致钻头取放时卡滞，插孔直径和12.7毫米柄径采用小间隙配合，插入后有适度的阻尼感，移动座体时钻头不会从孔内滑落，抽取时也不需要过大的拔取力。考虑到3D打印工艺的成型特点，底座底部做了均匀的镂空减重设计，既减少打印材料消耗，也能避免打印过程中出现大平面翘曲变形的问题，底座边缘做了圆角过渡，没有尖锐棱角，拿取移动时不会划伤手部。实际使用场景里，这款索引座可以直接放置在台钻旁的工具台、手电钻收纳箱的固定位置，也可以通过底座预留的安装孔，用螺丝固定在墙面挂板、工具柜侧壁上，适配不同的工位布置需求。和市面上常见的金属钻头架相比，3D打印的索引座可以根据个人持有的钻头规格灵活调整插孔数量和排布，不需要为了凑齐整架的钻头购置不需要的规格，对于经常增减钻头配置的作业人员来说，调整迭代的成本极低；同时非金属材质的座体不会和钻头的高速钢材质发生磕碰磕伤，能更好地保护钻头的切削刃口，减少不必要的刀具损耗。

　　在插孔的排布间距上，特意预留了足够的手指操作空间，相邻两个钻头之间的间隙可以容纳成人手指轻松伸入，拿取钻头时不会被旁边的钻头切削刃划伤，也不会因为间距过小导致相邻钻头互相磕碰。座体表面的尺寸标识采用凹槽内嵌的设计，打印时一体成型，不会因为长期使用、油污沾染出现标识磨损脱落的问题，哪怕在车间多油污、多粉尘的环境下长期使用，也能清晰识别每个插孔对应的钻头规格。对于加工场景里经常需要切换不同孔径钻头的作业人员来说，这种按尺寸排序的索引座，还能在作业完成后快速核对钻头数量，避免钻头遗落在加工工件内部、设备缝隙里造成安全隐患，收存工具时只需要对照空位就能快速发现是否有钻头未归位，大幅降低工具遗失的概率。
