电动自行车指纹识别电控锁具结构设计

　　日常做两轮出行配套结构件开发时，这类集成指纹识别的电控锁是近年替换传统机械锁的主流选型，核心适配电动自行车的停车防盗场景，替代原有需要插钥匙开启的鞍座锁、电池仓锁甚至后轮锁结构，用户无需携带实体钥匙，通过预先录入的指纹即可完成解锁动作，大幅降低丢钥匙、忘拔钥匙带来的车辆或电池被盗风险。

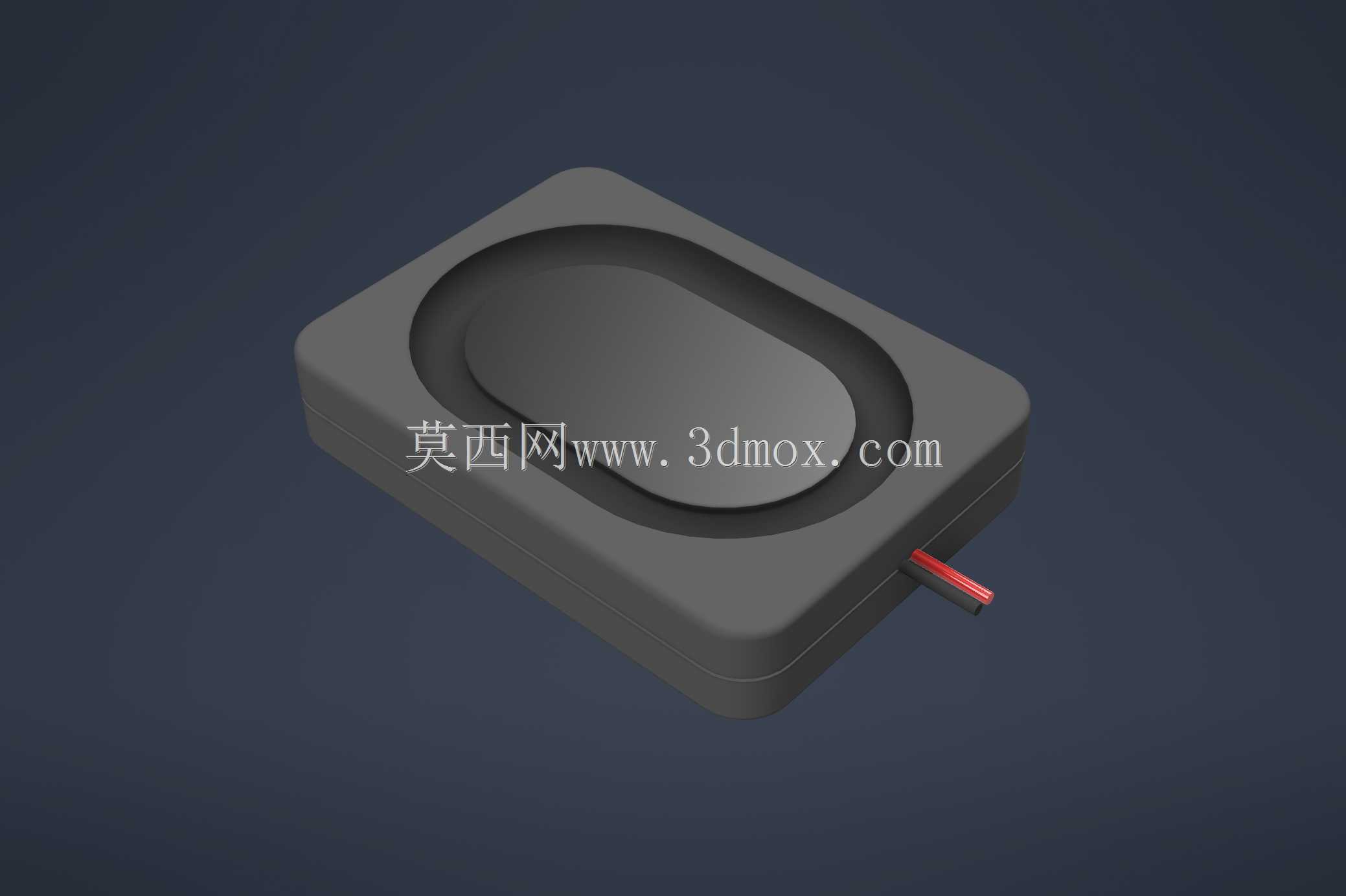

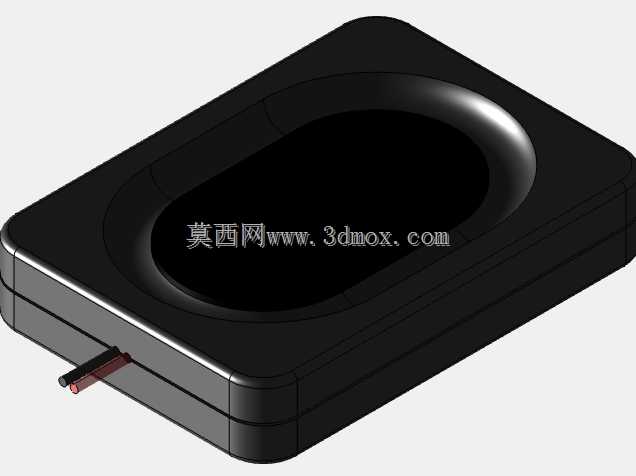

　　从结构设计逻辑来看，这款锁采用一体化圆角方壳封装，外壳做了双层嵌套的止口结构，配合出线端的密封胶圈设计，能够满足日常户外停放的防雨防尘要求，避免雨天骑行或者露天停放时雨水渗入内部电路板、指纹识别模组导致的功能失效。外壳表面的指纹识别区域做了下沉式椭圆凹槽设计，一方面能让用户手指放置时自然对位，不用刻意寻找识别区，另一方面凹槽边缘的凸起结构可以减少日常使用中尖锐物体直接刮擦识别面，降低识别模组的磨损概率，延长识别面的使用寿命。出线端采用红黑双线出线，对应电源正负极接线，可直接对接电动车整车的12V/48V辅助供电回路，不需要额外配置独立电池，减少后期更换锁具内置电池的维护工作量。

　　做安装适配时需要注意，这款锁的整体外形为扁平化圆角长方体，厚度控制在较薄的区间，既可以嵌入安装在电动自行车的鞍座下方空腔内，对应鞍座锁的安装位，也可以固定在电池仓的侧边，作为电池防盗锁使用，安装孔位预留了通用的沉头孔位，适配市面上主流电动自行车的原有锁具安装孔距，替换安装时不需要额外在车架上打孔，降低改装的工作量。锁体内部的结构排布做了分层设计，最上层是指纹识别模组与触控触发电路，中间层是控制电路板与电磁驱动机构，最下层是锁舌传动结构，各层之间通过定位柱与卡扣固定，减少螺丝使用量，装配时可以快速叠层组装，提升生产装配效率。

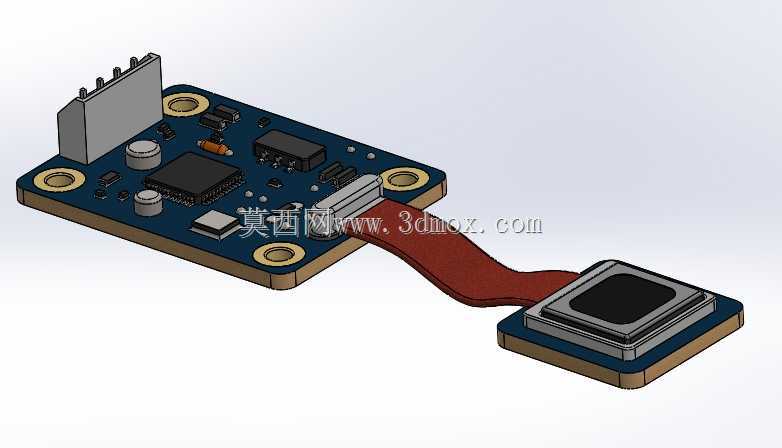

　　实际功能逻辑上，这款锁的指纹识别模组采用电容式识别方案，识别响应速度控制在0.5秒以内，能够识别干湿手指的指纹纹理，避免冬季手指干燥或者雨天手指沾水时识别失败的问题；电磁驱动机构采用低功耗设计，待机状态下的电流不足1mA，不会过度消耗电动车的蓄电池电量，解锁瞬间的驱动电流也控制在整车线路的负载阈值内，不会触发整车的电路过载保护。锁舌结构采用防撬设计，锁闭状态下锁舌伸出长度足够卡入车架的锁扣位，外力撬动时受力直接传递到锁体外壳与车架安装位，不会出现锁舌弯折导致的锁具失效问题。

　　在结构细节处理上，锁体的所有外边缘都做了R2以上的圆角处理，避免安装或者维修时锋利的边角划伤操作人员，也避免车辆行驶过程中震动导致锁体边缘磨损周边的线束或者塑料覆盖件。出线位置做了线卡防拉结构，能承受100N以上的拉力不会出现线束与内部电路板脱焊的问题，适配电动车行驶过程中的震动拉扯工况。识别区域的盖板采用高强度耐磨PC材质，表面做了防指纹涂层，长期使用不会留下明显的指纹残留，也不会因为日常的摩擦出现划痕影响识别精度。

　　针对不同车型的适配需求，这款锁的控制板预留了拓展接线位，可以外接蓝牙模块或者NFC模块，拓展手机解锁、刷卡解锁的功能，不需要重新开模更换外壳，只需要在内部焊接对应的模块即可完成功能升级，能够覆盖不同价位车型的配置需求。做三维建模时，这款锁的所有配合公差都按照IT9级精度设定，外壳的止口配合间隙控制在0.1mm以内，既能够保证装配的顺畅性，也能避免间隙过大导致的防水失效问题；内部传动结构的活动间隙控制在0.05-0.1mm之间，既不会因为间隙过小出现低温下卡顿的问题，也不会因为间隙过大出现锁舌晃动、锁闭不牢的问题。
