工业检测用电源配套探测装置结构设计

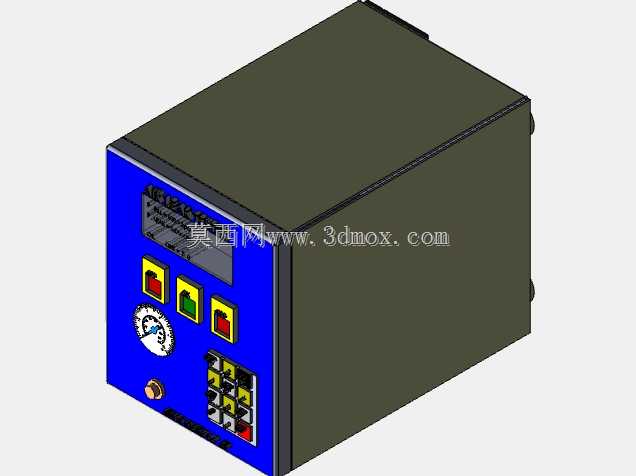

　　在工业配电、设备状态监测的现场场景里，这类探测装置常作为电源变压器的配套前端检测单元，嵌入到低压柜、设备控制箱的导轨安装位上，承担回路参数采集、异常状态预警的核心作用，不少生产线的电源进线端、工艺设备的供电分支处，都会搭配这类装置完成电参量的实时捕捉。从结构设计的角度看，这款装置采用了立方体式的封闭壳体结构，主体外壳做了深色调的表面处理，正面操作面板选用辨识度更高的蓝色饰面，和壳体形成明确的视觉分区，方便现场运维人员快速定位操作区域。

　　面板区域的布局完全贴合现场操作逻辑：上方预留了数显窗口的安装位，用来实时展示采集到的电压、电流或者绝缘参数；下方排布的三色按钮对应不同的功能触发逻辑，红色用于急停或者故障复位，黄色对应参数设置确认，绿色对应运行状态确认，按钮旁搭配的指针式表头可以在数显模块故障时提供基础的参数指示，避免电子部件失效后完全失去状态参考；面板下部的多组接线端子排做了下沉式设计，既可以保证接线完成后端子不会突出面板平面，也能避免现场积灰、误触碰导致的接线松动，左下角的旋钮式锁止件可以在参数设置完成后锁定操作权限，防止无关人员误改参数。

　　设计过程中首先考虑的是工业现场的安装兼容性，壳体的侧边预留了标准导轨安装的卡扣结构，适配电控柜内通用的35mm标准DIN导轨安装尺寸，整体深度控制在常规柜内安装的允许范围内，不会出现柜门无法闭合、和柜内其他部件干涉的问题；壳体的拼接处做了止口结构，配合密封胶条可以达到基础的防尘防护等级，适配车间多粉尘、存在少量凝露的运行环境。装置内部的腔体做了分层设计，上层预留数显模块、控制电路板的安装卡槽，下层预留接线端子、互感器等强电部件的安装空间，强弱电区域之间设置隔离筋，避免强电回路对弱电采集信号产生电磁干扰，影响检测精度。

　　从实际使用的角度出发，这类探测装置不需要额外的安装支架，直接卡接在柜内导轨上即可完成固定，接线时从柜体后侧的进线孔引入线缆，直接接入下部的端子排，不需要额外转接，能大幅减少现场安装的接线工作量；面板上的操作部件全部选用工业级的长寿命元件，按钮的按压行程、表头的阻尼参数都按照工业现场的操作习惯做了匹配，即使操作人员佩戴劳保手套也能准确完成操作。在建模过程中，壳体的折弯圆角、面板的开孔公差、卡扣的弹性变形量都做了对应参数的预留，所有安装孔位的位置度公差控制在合理范围内，保证生产加工时各个部件可以顺利装配，不会出现孔位错位、部件干涉的问题；壳体的壁厚按照常用的冷轧钢板加工参数设置，既可以保证整体结构强度，在柜内安装时不会因为线缆拉扯出现壳体变形，也不会因为壁厚过大造成整体重量超标，增加导轨的承重负担。这类装置的应用场景覆盖了工厂配电回路监测、工业设备供电状态检测、变压器出线侧参数采集等多个场景，结构设计上充分考虑了现场安装、操作、维护的全流程需求，没有多余的装饰性结构，所有外形设计都服务于功能实现，是典型的工业实用型电控检测设备结构。
