台式气流密封性检测设备结构设计

　　在汽车零部件、消费电子、液压气动元件的生产制程中，工件的微小泄漏会直接导致成品功能失效，这类台式气流检测设备是产线终检环节的核心工位器具，主要用于判定被测工件的密封性能是否符合工艺要求，通过向工件腔体内通入设定压力的压缩空气，监测压力衰减值或者气体流量变化，换算出工件的实际泄漏率，替代传统的水检法，检测过程无耗材、结果可量化，适配中小尺寸工件的批量抽检或者全检需求。

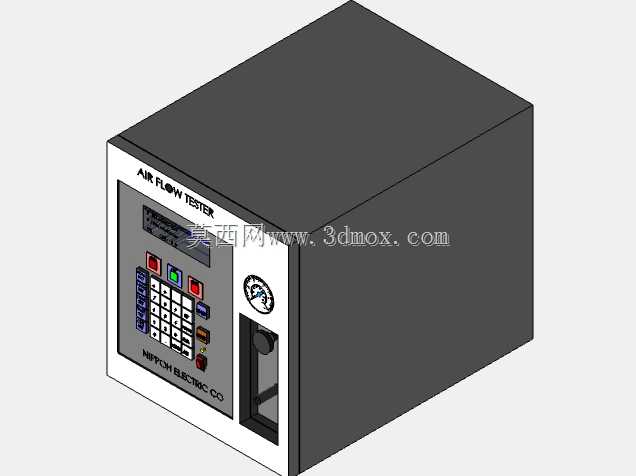

　　从结构设计角度看，该设备采用立方体一体式钣金机箱结构，整体外形规整，底部预留四个减震脚垫安装位，可直接放置在标准工作台上使用，不需要额外做地基固定，设备后侧预留压缩空气进气接口、电源接口以及通讯扩展接口，方便对接产线的MES系统或者自动上下料机构，机箱侧面开有散热格栅，保证内部气动元件、控制板卡的工作温度处于合理区间。前面板的布局完全贴合一线操作人员的使用习惯，左侧区域集成了数显显示屏与实体按键矩阵，显示屏用于实时显示当前检测压力、泄漏率数值、检测步骤进度，实体按键包含参数设置、启动、停止、复位等常用功能，按键采用凸起式硅胶材质，操作人员佩戴劳保手套也可准确操作，避免误触；按键旁设置了三色状态指示灯，绿色代表检测合格，红色代表泄漏超标，黄色代表设备待机或者故障，操作人员在距离设备1-2米的位置也能快速识别检测结果，不需要紧盯屏幕。

　　前面板右侧集成了机械式压力表与流量调节阀，压力表用于直观显示进气端的实时压力，作为电子压力传感器的冗余显示，避免电子元件故障导致压力参数失控，流量调节阀采用带锁止结构的旋钮，调试人员设定好检测压力后可锁死旋钮，防止生产过程中无关人员误动参数；调节阀下方设置了透明观察窗的气路过滤装置，可实时观察压缩空气中的积水、杂质情况，方便运维人员及时排放冷凝水、更换滤芯，避免杂质进入精密传感器造成测量精度下降。设备内部采用分层式布局设计，上层为控制层，安装电源模块、主控板、信号采集板，所有走线沿机箱内壁的线槽排布，强电与弱电线路分开布设，减少信号干扰；下层为气路层，安装精密调压阀、流量传感器、压力传感器、电磁阀组，所有气路接头采用快插式标准接头，后期维护更换元件不需要重新攻丝套扣，气路管路采用硬尼龙管搭配管夹固定，避免设备运行过程中管路晃动产生的压力波动影响检测精度。

　　设计过程中重点考虑了设备的抗干扰能力，机箱钣金件之间做了等电位连接，外部预留接地端子，可对接车间的接地网，避免车间内焊机、变频器等设备的电磁干扰影响传感器的采样精度；前面板与机箱的接缝处粘贴导电泡棉，既可以提升防护等级，避免车间内的粉尘、切削液雾气进入设备内部，也能提升电磁屏蔽效果。从安装边界来看，设备的整体宽度控制在400mm以内，深度350mm左右，高度300mm上下，占用工作台面的面积较小，可并排布置多台设备组成多工位检测台，适配不同型号工件的同时检测需求；设备前部的操作区域预留了足够的手部操作空间，操作人员放置、取下工件时不会碰到按键或者调节阀，设备后部距离墙面或者其他设备需要预留至少100mm的空间，保证散热格栅的空气流通，同时方便后期插拔气管、电源线。这类设备的检测压力范围通常覆盖-90kPa到1MPa区间，可适配正压检测、负压抽真空检测等不同工艺需求，气路响应时间控制在0.1秒以内，可捕捉到微小的压力波动，检测重复精度可达满量程的0.2%，满足大部分工业工件的密封性检测要求，结构上没有易损的复杂传动部件，日常只需要定期更换过滤芯、校准传感器即可，运维成本较低，适合在中小批量生产的车间、实验室检测场景长期使用。
