电力设施松木防护用U型安全固定支架

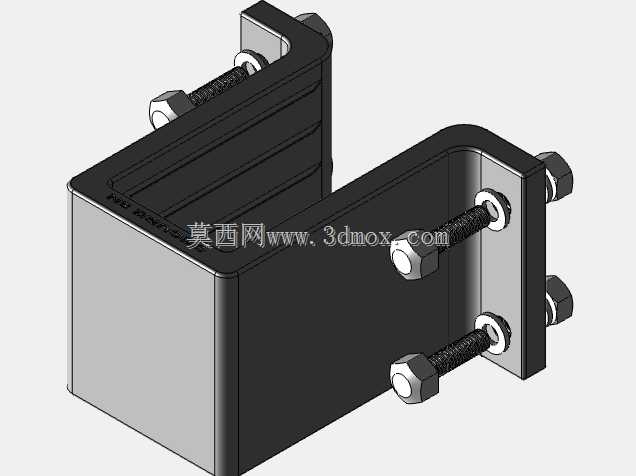

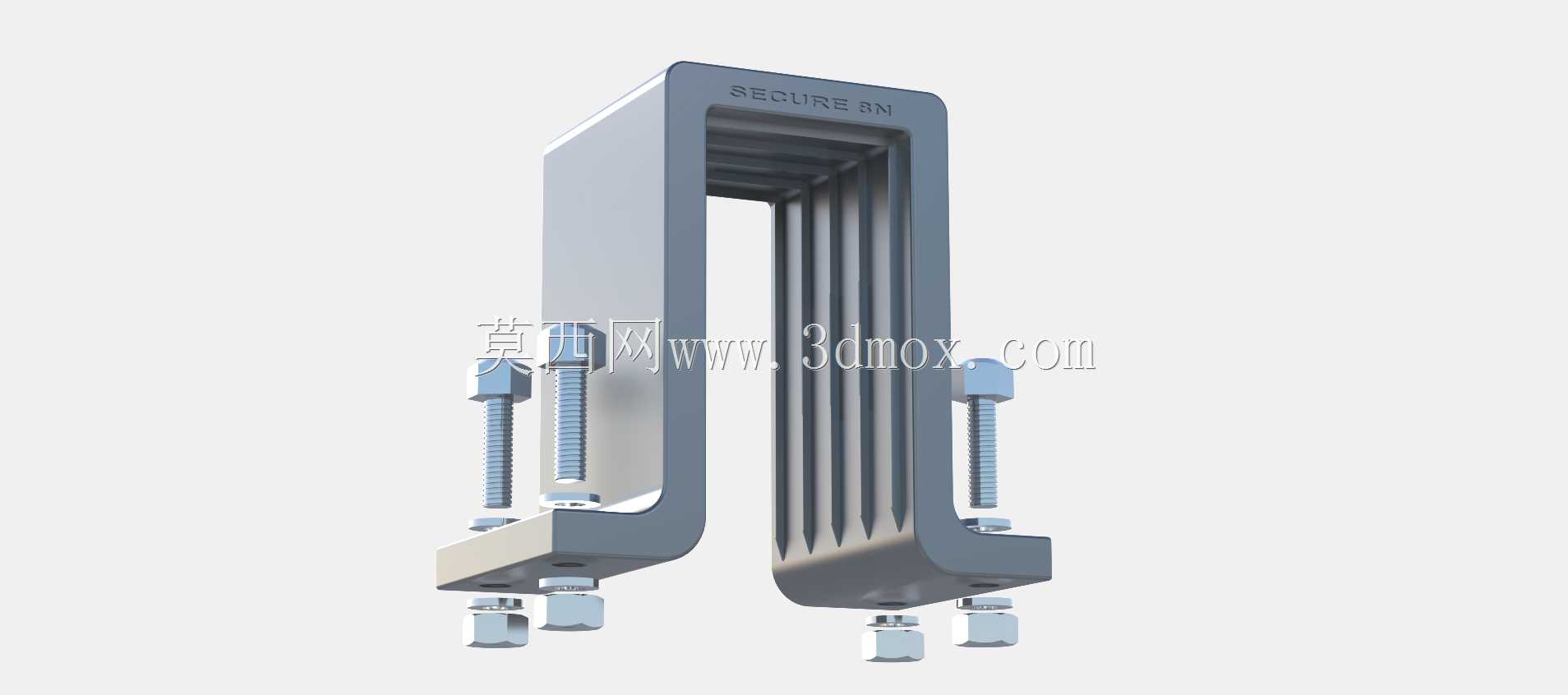

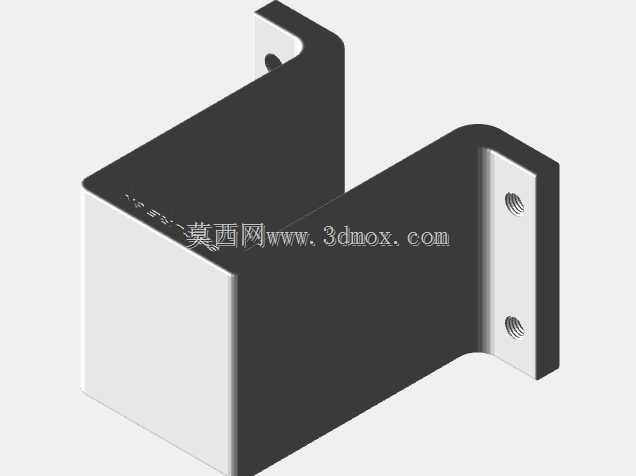

　　在户外电力变压器安装运维场景中，木质构件尤其是松木材质的安装基座、支撑梁长期暴露在自然环境中，不仅要承受变压器本体的静载荷，还要应对风振、温度形变带来的交变应力，边角位置极易出现开裂、劈裂问题，这款U型安全固定支架正是针对这类防护需求开发的结构件。从结构设计逻辑来看，整体采用开口U型的框架构型，主体部分通过铸造工艺成型，截面做了等强度优化，竖直段的内侧设置了多道平行的加强肋，既可以降低整体重量，又能提升支架的抗弯折能力，避免在长期夹紧受力下出现框架张口变形的问题。

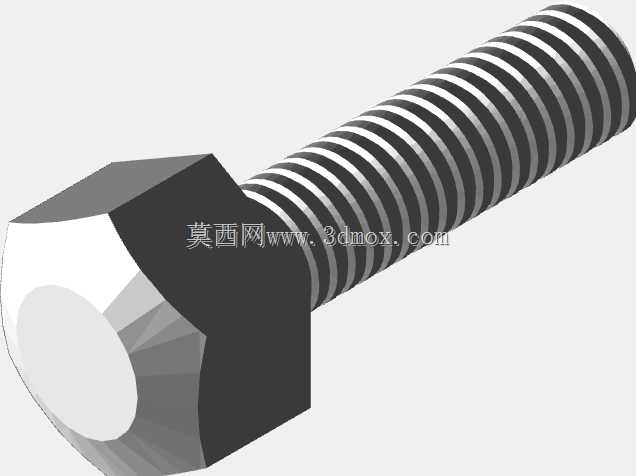

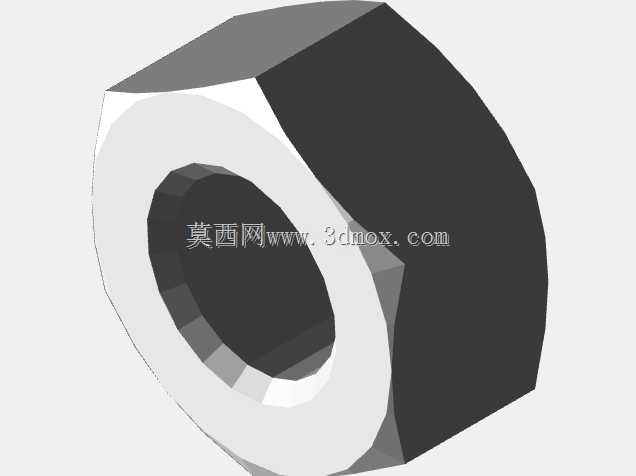

　　支架的两个水平臂端预留了同轴的螺栓穿装孔，配套的全螺纹螺栓搭配六角螺母使用，安装时可以根据松木构件的实际厚度灵活调整夹紧行程，不需要额外做打孔攻丝处理，适配现场不同规格的松木支撑件，降低现场施工的加工难度。实际应用中，这类支架主要卡在松木构件的易开裂边角位置，比如变压器台架的松木横担端部、斜撑与横担的交接位置，通过螺栓预紧力给木材提供径向的抱紧约束，抵消木材干缩、受力产生的内应力，阻止裂纹进一步扩展，延长户外松木电力构件的使用寿命，减少日常运维的更换频次。

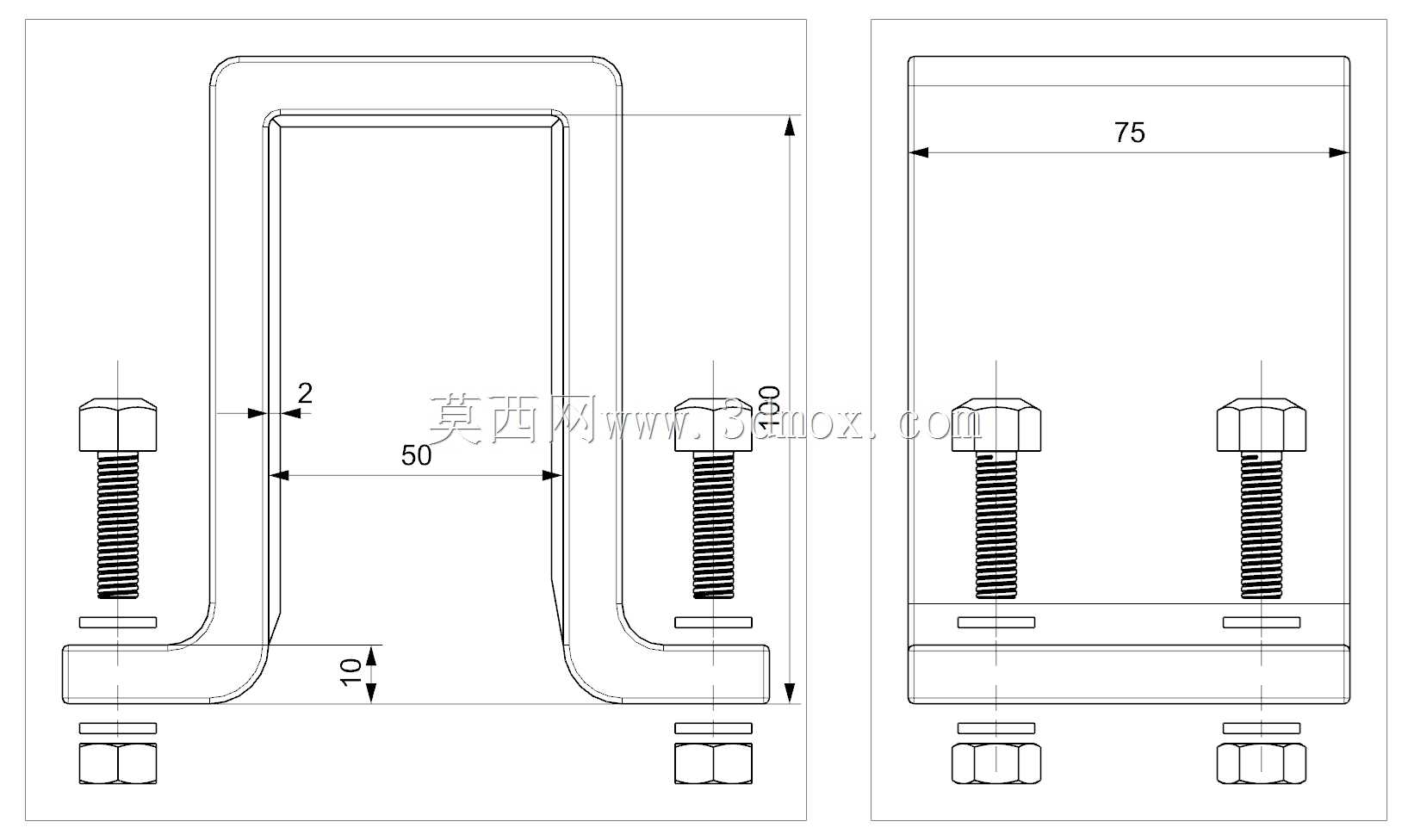

　　从安装边界来看，支架的U型内净宽要匹配常用松木构件的截面尺寸，竖直段的高度覆盖木材易开裂的应力集中区域，螺栓伸出螺母的长度预留足够的防松余量，即使在户外长期受振动影响，也能通过双螺母或者防松垫圈实现可靠锁止，不会出现夹紧力衰减的问题。设计过程中充分考虑了户外使用的工况，主体铸造件的边角都做了圆角过渡，避免安装时划伤施工人员，也减少应力集中导致的支架自身断裂风险；螺栓采用标准件选型，现场如果出现配件丢失损坏，可以直接用同规格的通用五金配件替换，不需要专门定制非标件，降低运维成本。

　　不同于普通的平板式固定夹板，这款U型支架的两个夹紧面是一体成型的结构，安装时不需要额外对位调整，只要将支架卡在木材对应位置，穿入螺栓拧紧即可，单人就能完成安装作业，适合高空台架的快速施工。在结构强度校核阶段，重点验证了支架在最大夹紧力下的形变情况，竖直加强肋的排布方向与受力方向一致，能够将螺栓的预紧力均匀传递到整个支架框架上，不会出现局部应力过大导致的断裂问题；水平臂的厚度经过反复优化，既保证足够的支撑刚度，又不会因为过于厚重增加不必要的材料成本和安装负重。实际使用场景中，除了变压器台架的松木构件防护，这类支架也可以适配其他户外木质电力支撑结构的加固需求，只要构件截面尺寸在支架的夹紧行程范围内，都能实现可靠的抱紧固定，不需要针对不同场景重新设计结构，具备较好的通用性。建模过程中对各个配合面做了公差匹配，螺栓与穿装孔之间预留了合理的安装间隙，即使铸造件存在小幅的尺寸偏差，也能顺利完成装配，不会出现现场装不上的问题；螺母与支架接触面做了平整处理，保证拧紧时受力均匀，避免出现偏载导致的螺栓弯曲问题。
