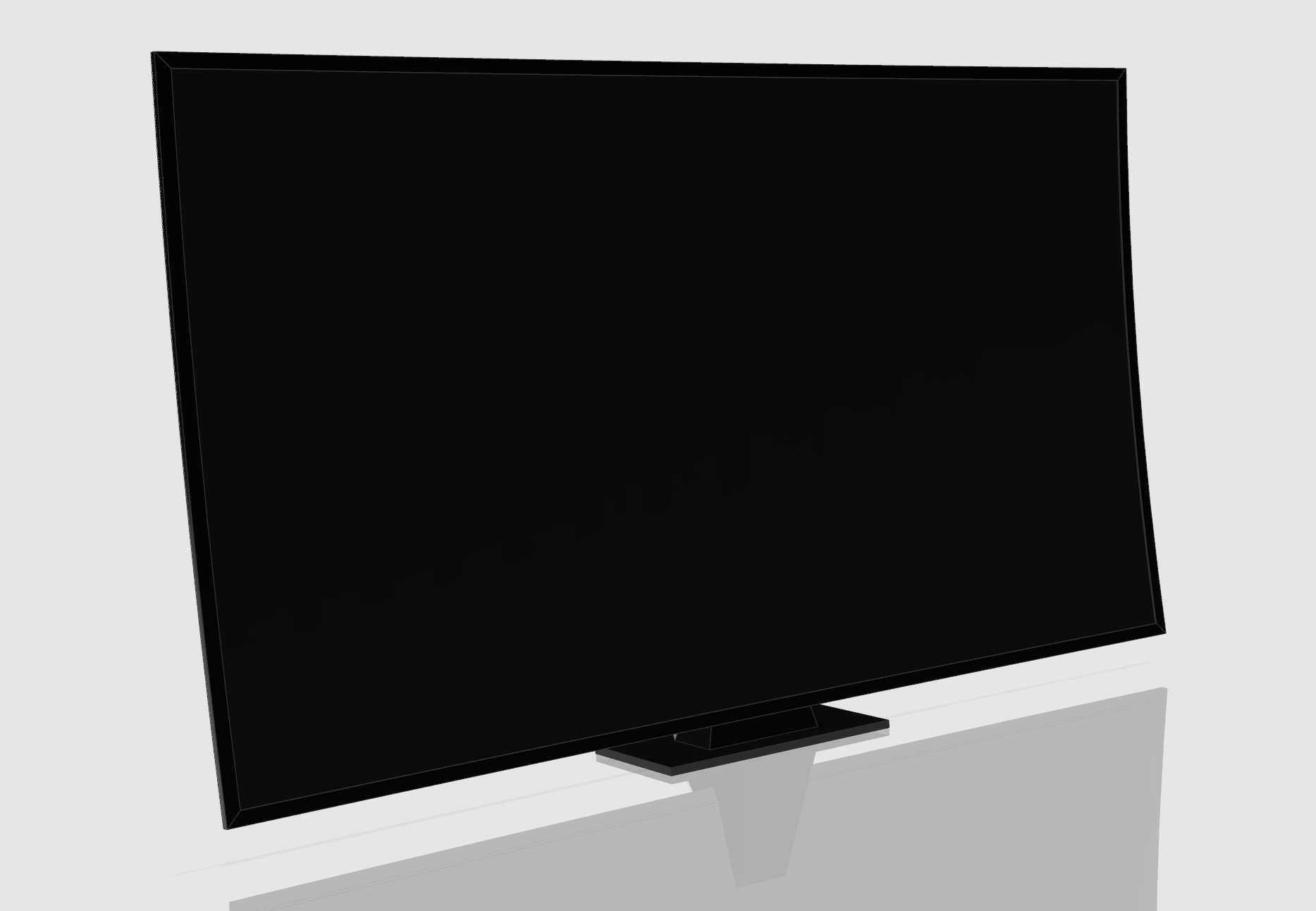

75英寸家用平板液晶电视外观结构设计

　　做家电结构设计的同行都清楚，大尺寸平板电视的建模不是简单拉个长方体贴个黑面就完事，要兼顾实际安装场景的边界约束、摆放使用的人机合理性，还有外观件的工艺可行性。这次做的75英寸规格电视，首先要锚定的是常规客厅的观看距离适配，国内主流商品房客厅的沙发到电视墙的净距大多在3.2米到4米区间，75英寸屏幕的对角线尺寸换算为公制是190.5厘米，屏幕本身的宽高比按主流的16:9计算，有效显示区域宽度约167厘米，高度约94厘米，这个尺寸在建模初期就要把屏幕黑边的宽度预留出来，现在主流的全面屏设计，下边框因为要放置驱动板卡、红外接收模块、按键组件，宽度会比其余三侧稍宽，其余三侧的边框宽度控制在1厘米以内，既符合当下的外观审美，也能给屏幕的固定压条留出足够的安装空间。

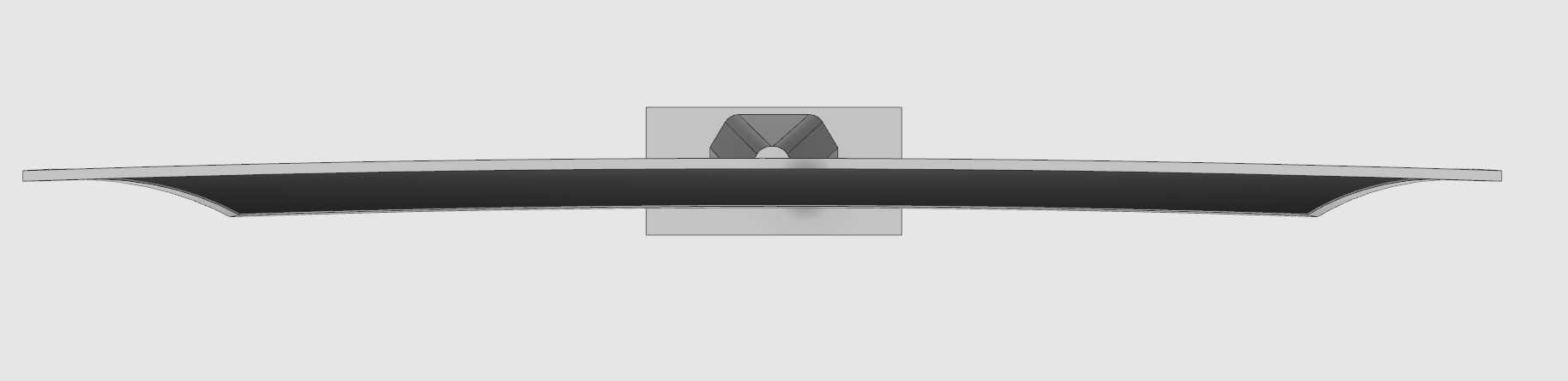

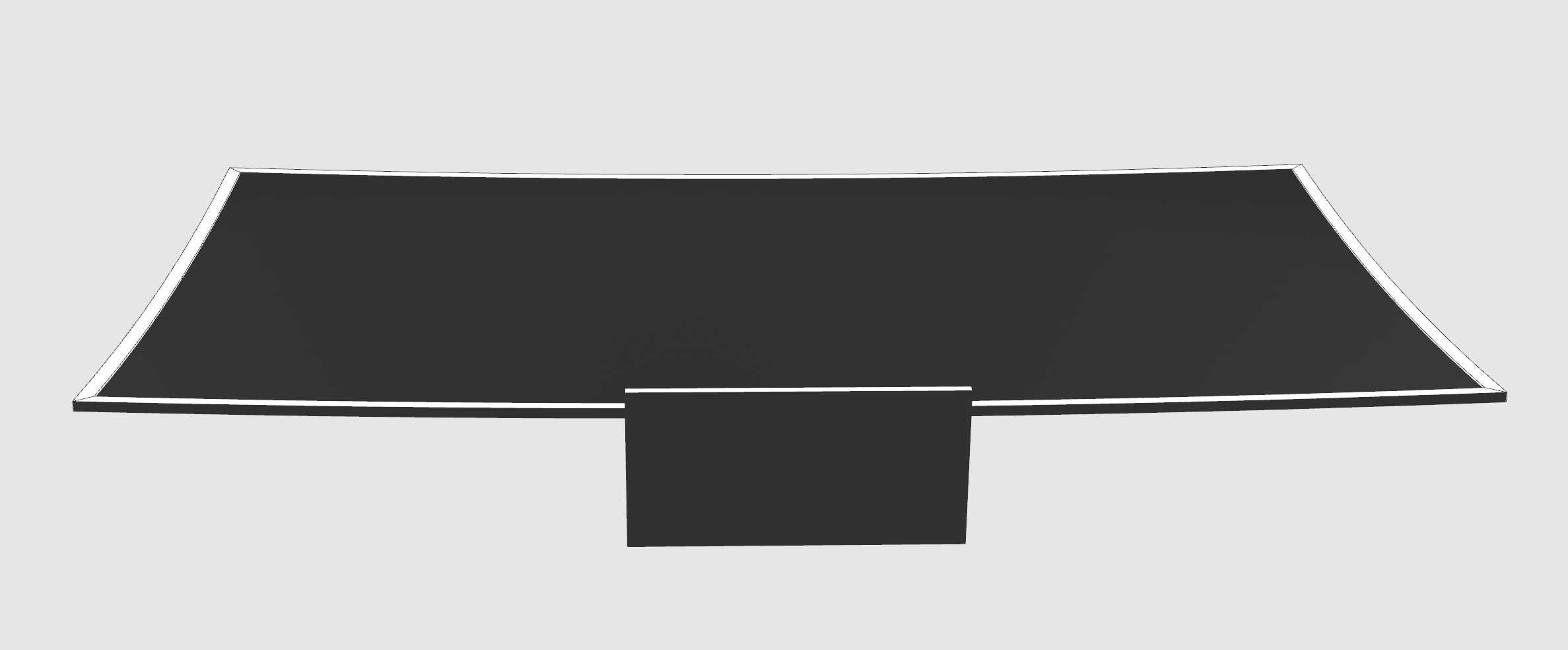

　　从安装场景来看，这个尺寸的电视要同时适配桌面底座摆放和壁挂安装两种方式，建模的时候就要把两种安装的接口边界都考虑到位。桌面底座采用的是中间分体式支撑结构，相比两侧支脚的设计，对电视柜的宽度要求更低，常规1.4米宽度的电视柜就能稳妥放置，底座的支撑面做了加宽处理，接触电视柜的位置预留了防滑胶垫的安装槽，避免日常擦拭或者轻微触碰的时候电视移位，底座和屏幕下边框的连接位置做了隐藏式的螺丝固定结构，螺丝孔从底座下方往上锁付，外观面看不到任何固定件，保证正面和侧面的视觉整体性。壁挂安装的话，背部的挂架孔位严格遵循通用的VESA壁挂标准，孔距设置为400*400毫米，这个规格的挂架是市面上75英寸电视通用的配件，用户后期自行选购挂架不需要额外定制，背部的挂架区域做了局部加厚的加强筋结构，避免长期壁挂出现背部壳体变形，同时挂架孔位的周边做了沉台设计，挂架安装后不会和背部的凸起走线、接口区域产生干涉。

　　从功能结构的布局来看，屏幕背部的壳体做了分区设计，上方区域是屏幕驱动板的安装位，做了全封闭的金属屏蔽罩安装槽，避免驱动板工作的时候产生电磁干扰影响周边的无线设备，下方区域是电源板、主控板、接口组件的安装位，接口区域全部朝下布置，包含常用的HDMI接口、USB接口、网线接口、音视频输入接口，朝下的布局既可以避免插拔线材的时候被电视本体遮挡视线，也能减少灰尘从接口位置进入机身内部，同时背部的散热格栅全部布置在壳体的上半部分和两侧位置，利用热空气上升的原理形成自然对流散热，不需要额外增加散热风扇，既降低了工作噪音，也减少了故障点。

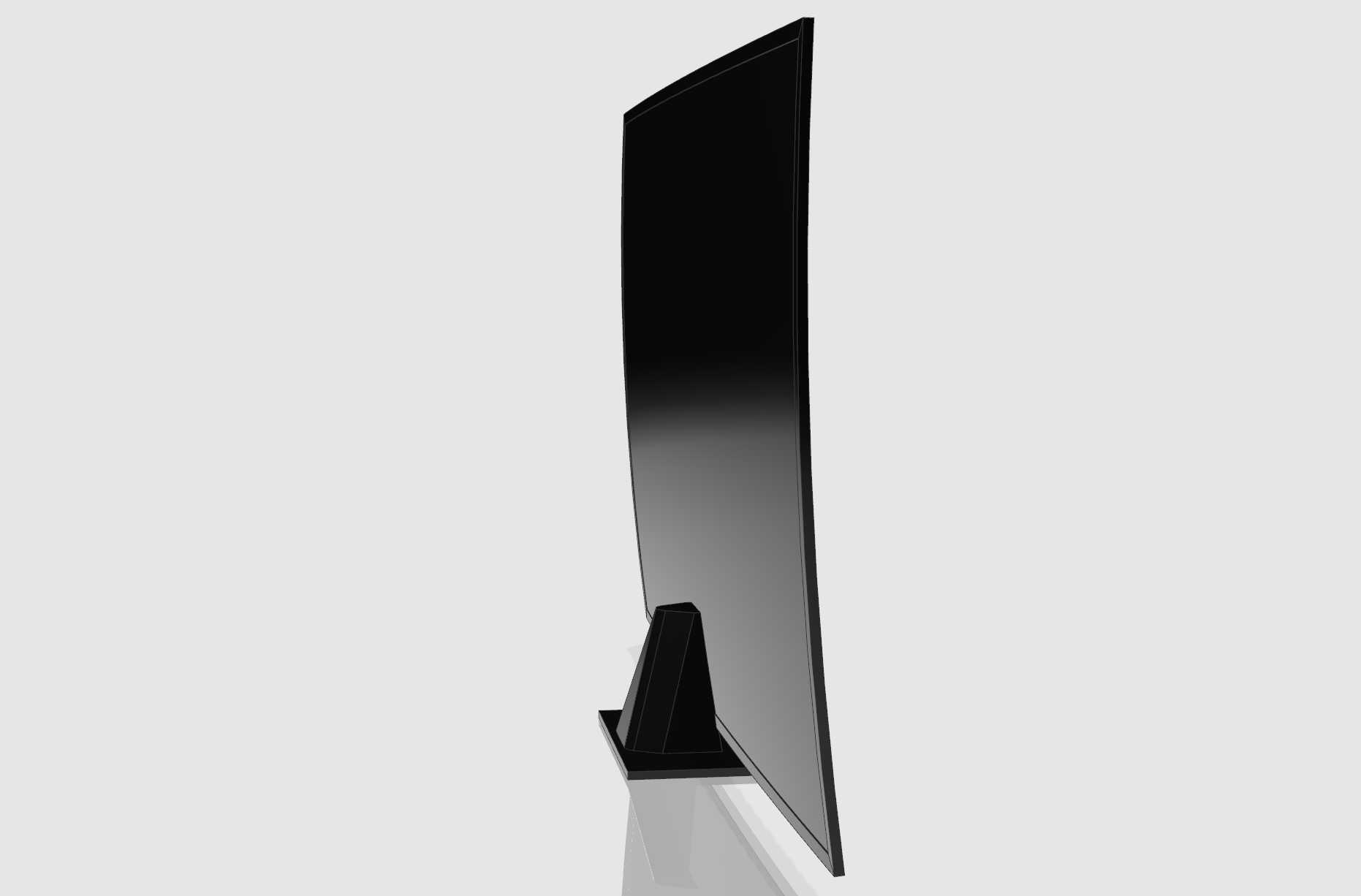

　　外观设计上，屏幕的边角做了R5的圆角处理，避免直角边角在运输或者安装过程中出现磕碰崩边，也能降低家里孩童磕碰受伤的风险，屏幕最外层的玻璃面板比边框高出0.3毫米，粘贴缓冲泡棉之后可以和边框形成齐平的视觉效果，同时在受到正面轻微冲击的时候，泡棉可以起到缓冲作用，避免玻璃直接受力碎裂。整机的厚度控制在7厘米以内，最薄的屏幕区域厚度不到1厘米，背部的凸起区域因为要容纳板卡和电源组件，厚度控制在6厘米，从侧面看不会有过于厚重的视觉感受，适配现在简约的家居装修风格。

　　建模过程中还要考虑实际生产的装配公差，所有的卡扣连接位置都预留了0.2毫米的装配间隙，螺丝柱的位置做了0.5毫米的导入倒角，方便生产线工人快速对位组装，壳体的所有外观面都做了拔模斜度处理，拔模角度控制在1.5度，既方便注塑生产的时候脱模，也不会影响外观的视觉垂直度。另外底座的重心位置经过反复校核，整机的重心落在底座支撑面的中心位置，前倾或者后倾的角度超过15度才会出现失稳的情况，满足家电产品的安规稳定性要求，不会出现正常使用过程中倾倒的风险。
