圆转直线运动转换演示机构结构

　　这套机构的核心作用是完成圆周运动到直线往复运动的转换，在教学场景中多用于机械原理课程的具象演示，帮助学习者直观理解运动形式转换的逻辑，也可作为小型自动化设备中往复执行端的原理验证载体，在轻工送料、简易冲压工位的原理样机搭建阶段，能快速验证运动行程与动作节拍的匹配性。从结构组成来看，整套构件分为固定基座与立式导槽两个核心部分，底部方形基座承担整体承载作用，安装时可通过基座四角的预留孔位完成与安装台面的固定，安装边界需预留至少基座边长1.2倍的操作空间，避免运动过程中与周边构件产生干涉。

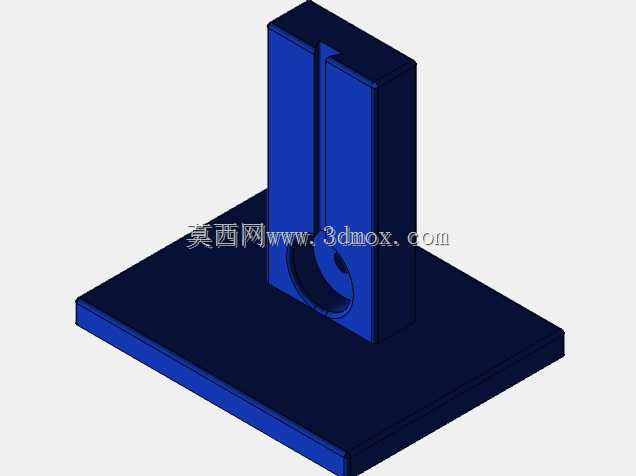

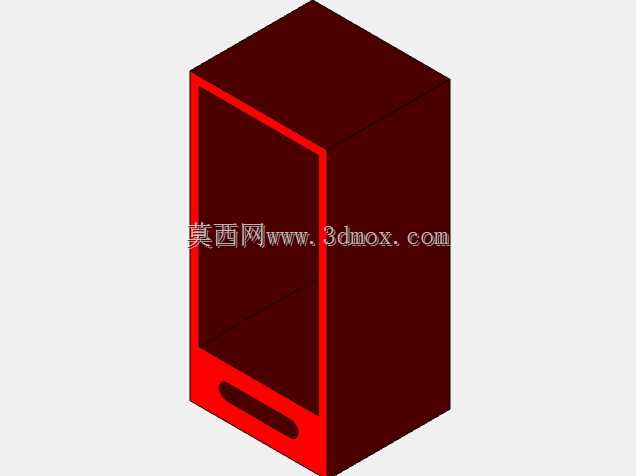

　　立式导槽垂直固定在基座中心区域，导槽内部开设贯通的弧形让位槽与直线导向槽，弧形槽的曲率与驱动曲柄的回转半径完全匹配，直线导向槽的宽度与滑动从动件的配合公差控制在H7/g6区间，既能保证从动件滑动过程无卡滞，也能避免间隙过大导致的运动精度损失。设计过程中优先考虑了运动过程的受力合理性，导槽与基座的连接位置做了加厚处理，抵消从动件往复运动时产生的侧向倾覆力矩，避免长期运行后导槽出现倾斜变形。从动件的滑动端面做了圆弧过渡处理，减少与驱动曲柄接触位置的应力集中，同时降低滑动过程中的摩擦阻力，无需额外添加润滑结构也能保证演示过程的动作顺畅。

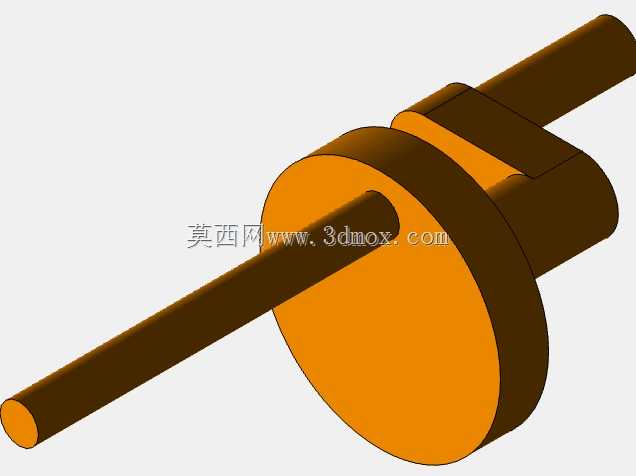

　　整套机构的外形尺寸控制在紧凑型区间，立式导槽的高度为基座边长的1.8倍，既保证了直线运动的有效行程满足演示需求，也不会因为重心过高导致整体稳定性下降。实际应用中，若将其作为自动化设备的执行单元，可在从动件末端加装执行工装，完成直线方向的推料、压合等简单动作，驱动端仅需连接常规的回转动力源即可实现稳定的往复输出，不需要额外设计复杂的传动链路。在原理演示场景下，这套机构可以直观展示曲柄回转过程中，从动件的运动速度变化规律：在曲柄处于回转上下止点位置时，从动件的瞬时速度为零，在曲柄回转到与导槽垂直位置时，从动件达到最大直线运动速度，能帮助学习者快速理解运动转换过程中的速度、位移变化关系。

　　结构设计上没有采用多余的装饰性结构，所有几何特征都服务于运动功能实现，基座的厚度经过受力校核，可承受从动件快速往复运动产生的冲击载荷，导槽的侧壁厚度满足长期滑动摩擦下的刚度要求，不会因为反复受力出现侧壁外扩的问题。安装时需要保证立式导槽与基座的垂直度误差不超过0.02mm，否则会导致从动件滑动过程中出现偏磨，缩短构件的使用寿命，驱动曲柄的回转中心需要与导槽上弧形槽的圆心完全重合，否则会出现运动卡滞甚至构件卡死的问题。这套机构的结构简单，加工难度低，大部分构件都可以通过常规的铣削加工完成，不需要特殊的加工工艺，适合作为机械原理教学的实操加工案例，也可作为小型自动化设备的基础运动单元进行拓展改造，通过调整导槽的长度与曲柄的回转半径，即可获得不同的直线运动行程，适配不同的工位动作需求。
