家用小型太阳能食品脱水装置结构设计

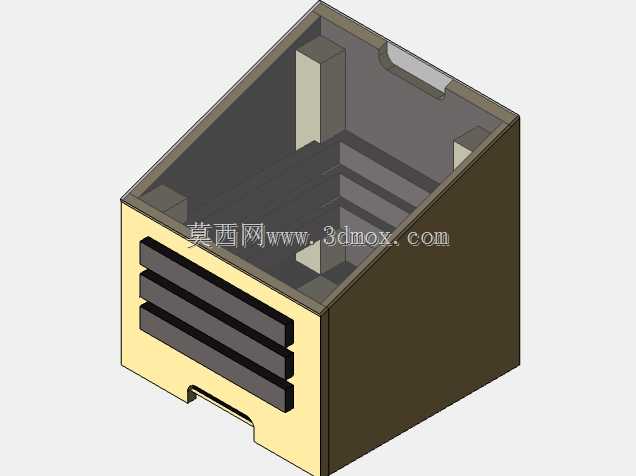

　　这款家用太阳能脱水装置的结构设计，核心围绕单户家庭的食品干制保存需求展开，区别于工业级大型脱水设备的规模化产能定位，整体结构紧凑，无需额外占用大面积庭院或室内空间，适配普通家庭阳台、露台等零散户外区域的安装使用。从结构布局来看，装置采用敞口式斜顶箱体设计，顶部敞口区域用于承接太阳直射辐射能，配合深色内壁的吸热涂层设计，可快速提升箱体内部空气温度，为食材脱水提供稳定的热源环境。

　　箱体正面设置三层横向通风格栅，格栅间隙经过反复校核，既可以保证箱体内外空气形成自然对流，将食材蒸发带出的水汽及时排出箱外，又能避免外界飞虫、杂物落入箱体内部污染待加工食材，格栅下方预留的内凹式抠手结构，方便使用者抽拉内部的食材放置层架，无需额外加装外置把手，避免长期户外使用出现锈蚀、脱落的问题。箱体内部设置三层平行的层架支撑凸台，凸台与箱体侧壁为一体化结构，无需额外加装金属支撑件，既减少了装配工序，也避免了连接缝隙处积存污渍、滋生细菌的问题，层架可根据待加工食材的体积灵活调整放置位置，处理叶菜类轻薄食材时可三层同时放置提升单次处理量，处理块茎类、果脯类体积较大的食材时可拆除中间层架，拓展内部垂直放置空间。

　　从安装边界来看，装置整体为立方体结构，底部为平整的实心支撑面，无需额外制作固定安装基础，直接放置在平整的水泥台面、木质支架上即可稳定使用，箱体背部为完整的平面结构，也可通过膨胀螺栓贴合墙面固定安装，适配不同家庭的场地布置需求。设计过程中重点考量了自然对流的风道走向，箱体顶部敞口的倾斜角度结合国内大部分地区的太阳高度角设置，保证正午时段阳光可垂直射入箱体内部，最大化太阳能的利用效率，同时倾斜的顶面可在降雨天气快速排走雨水，避免积水渗入箱体内部。内壁的凸起导流结构可引导箱内热空气沿侧壁循环流动，避免出现局部温度过低的冷凝死角，减少食材霉变的风险。

　　不同于电加热脱水设备需要外接电源、消耗电能的使用限制，这款装置完全依靠太阳能辐射能实现内部升温，配合自然通风完成脱水过程，使用过程无额外能源消耗，适合电力供应不稳定的乡村地区、户外露营场景长期使用，也可作为普通家庭日常制作果干、菜干、干制山货的低成本加工设备。结构选材上适配户外长期使用的耐候需求，所有棱角位置均做倒圆角处理，避免使用者操作过程中被尖锐边角划伤，箱体拼接位置采用止口结构设计，无需额外打胶即可实现良好的拼接密封性，减少户外使用过程中灰尘、雨水从拼接缝隙渗入的概率。内部层架采用镂空网格结构，既可以承托各类食材，也不会阻挡空气的上下流通，保证每层食材都能接触到流动的热空气，脱水均匀度相比普通平面托盘有明显提升。
