三叶带翼尖标识航空螺旋桨结构设计

　　这类三叶螺旋桨的应用场景覆盖低空小型无人飞行器、轻型动力滑翔设备、小型风动测试装置等领域，作为动力输出端的核心气动部件，其核心作用是将转轴传递的旋转扭矩转化为轴向推进力，或是在风动场景下将气流动能转化为旋转机械能。从实际使用需求出发，这类三叶结构相比同直径两叶桨，在相同转速下能提供更均匀的推力输出，转动过程中的动平衡余量更易控制，运转时的振动幅值更低，适合对振动敏感的小型机载设备搭载场景，比如搭载测绘相机、小型采样装置的低空无人机，不会因为桨叶转动的周期性振动影响采集数据的精度。

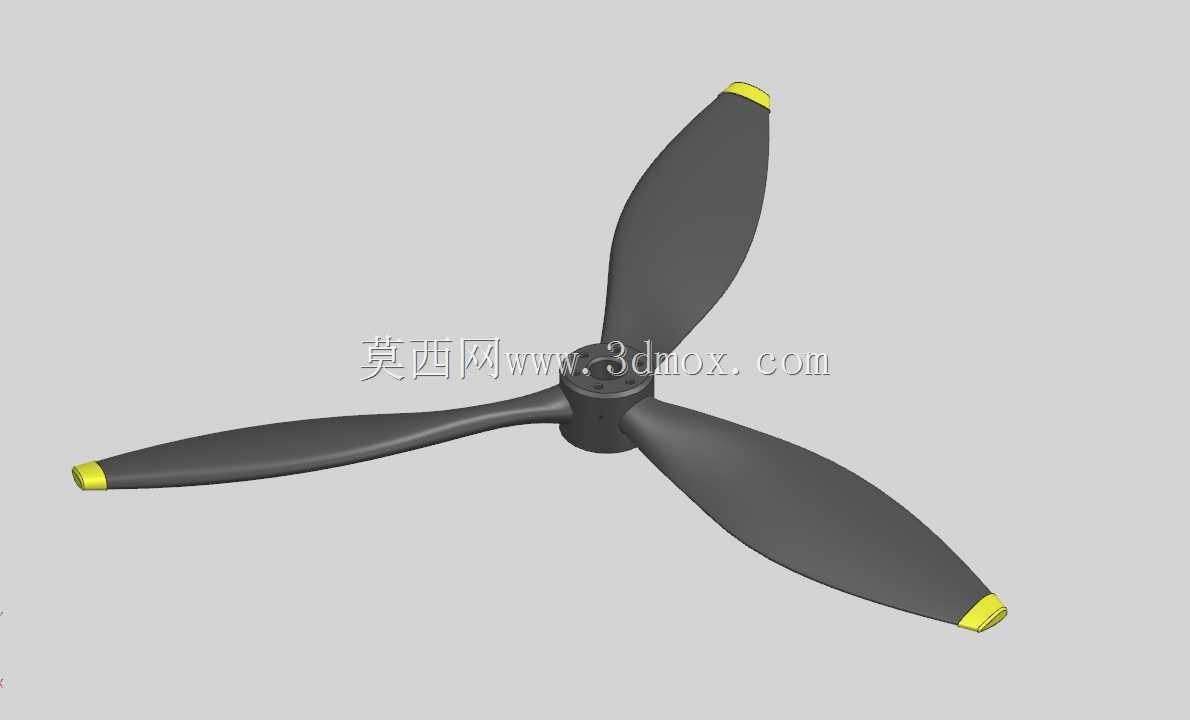

　　设计过程中首先要匹配安装边界，桨叶中心的安装毂采用同轴通孔配合定位销孔的结构，可直接适配标准直径的动力输出轴，安装端面预留的锁紧平面能保证桨叶与轴座的贴合度，避免高速转动时出现打滑、偏摆的问题。三个桨叶沿安装毂周向120度均匀分布，从气动效率角度考量，每个桨叶的翼型从根部到梢部采用渐变设计，根部弦长更大、厚度更高，承担主要的结构强度载荷，抵消旋转时的离心力与气动弯矩，从根部向梢部过渡时弦长逐渐收窄、翼型厚度逐步降低，减少翼尖涡流带来的能量损耗，提升整体推进效率。翼尖位置的亮色标识属于功能结构设计，一方面在高速转动时能形成清晰的视觉警示圈，避免地面调试人员误触转动区域，另一方面也能在户外作业时快速识别桨叶的转动状态，判断动力系统的运转是否正常。

　　从尺寸匹配角度，这类螺旋桨的直径设计需要匹配对应动力系统的输出功率与转速区间，桨叶的扭转角从根部到梢部逐步变化，保证不同半径位置的翼型切面都能处于合理的攻角区间，避免根部区域攻角过大出现气流分离，或是梢部区域攻角过小无法产生足够升力。结构强度设计上，桨叶整体采用等强度变截面思路，在满足离心载荷、气动弯曲载荷的前提下尽可能降低桨叶自身重量，减少转动惯量，提升动力响应速度，当动力系统输出转速变化时，桨叶能更快跟随转速调整推力输出，提升设备的操控响应性。

　　实际选型适配时需要注意安装轴的配合公差，安装毂的内孔公差通常取过渡配合级别，既保证装配时的便利性，也能避免转动过程中出现间隙导致的动平衡失效。桨叶的静平衡校准是设计与制造环节的关键控制点，三个桨叶的重量差需要控制在极小的公差范围内，安装后整体动平衡精度要达到对应转速下的使用要求，避免高速转动时产生额外振动，缩短动力电机或发动机的轴承使用寿命。另外这类三叶桨的推力线性度更好，在低速大推力场景下的表现优于同规格两叶桨，适合需要稳定悬停作业的低空设备，比如定点巡检、固定区域采样类的无人飞行器，能在相同动力输出下获得更稳定的悬停精度，减少动力系统的频繁调整频次，降低整体能耗。

　　在气动细节设计上，桨叶的前缘采用圆滑过渡结构，避免尖锐前缘在空气中遇到粉尘、细小颗粒物时出现过早磨损，后缘则做了薄化处理，减少气流脱离时的紊流噪声，提升设备作业时的静音表现，适合在对噪声有一定要求的城市场景作业。翼尖的小角度上反设计能进一步抑制翼尖涡流的强度，降低诱导阻力，在相同转速下能提升约5%到8%的推进效率，同时减少翼尖涡流与机身、尾翼等部件的气动干扰，提升整体飞行稳定性。安装毂的端面做了防滑纹理处理，配合锁紧垫片使用时，能保证长期运转过程中锁紧螺母不会因为振动出现松脱，提升设备使用的可靠性。
