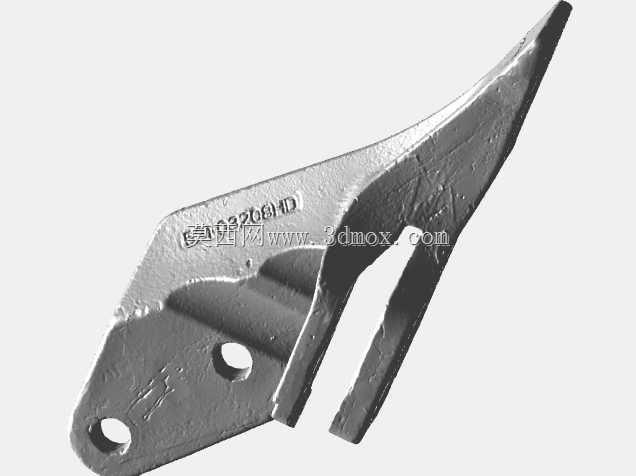

JCB531-03208型水桶侧牙斗齿结构

　　这类侧置斗齿主要装配在挖掘装载设备的铲斗侧边刃位置，区别于铲斗正面排布的主切削斗齿，侧牙的核心作用是保护铲斗侧刃板在作业过程中不被硬质物料直接磨损，同时在侧边修坡、清理沟槽侧壁、扒拢散料的时候提供额外的切削力，避免侧刃板直接接触岩石、硬土、混凝土碎块这类高磨蚀性工况，大幅延长铲斗主体结构的服役周期。从结构设计来看，该斗齿采用楔入式安装结构，齿身带有两个贯通的安装孔，装配时通过螺栓穿过安装孔将斗齿压紧在铲斗侧刃的安装座上，不需要额外焊接固定，磨损后可以快速拆卸更换，不需要动火作业，在野外施工现场就能完成备件更换，大幅降低设备停机维护的时间成本。

　　齿尖部分做了渐收的楔形设计，切削刃角度经过优化，切入硬土层或者夹杂碎石的土层时阻力更小，作业过程中不会因为齿形过钝导致设备负载陡增，能有效降低液压系统的工作压力，减少燃油消耗。齿身的加强筋结构沿着受力方向排布，从安装孔位置一直延伸到齿尖区域，在挖掘侧向受力的时候，能把齿尖受到的冲击载荷均匀分散到整个安装面，避免应力集中导致齿身断裂，尤其是在碰到地下孤石、硬质建筑垃圾的时候，侧向冲击力不会直接作用在安装螺栓上，能有效降低螺栓剪断、安装座变形的故障概率。

　　从安装边界来看，该斗齿的安装面为平面贴合结构，两个安装孔的中心距、孔径都和对应型号JCB设备的铲斗侧刃安装座完全匹配，安装后齿身向外探出的距离刚好覆盖侧刃板的边缘，作业过程中侧刃板和物料之间始终保持有斗齿作为耐磨层间隔，不会出现侧刃板直接磨耗的情况。齿身的开槽结构是为了适配安装座的定位凸台，装配时凸台卡入开槽内，能承受作业过程中的横向剪切力，避免螺栓单独承受剪切载荷，提升连接结构的可靠性。在实际工况应用中，这类侧牙斗齿常见于土方开挖、基坑修整、建筑垃圾清运、矿山表层剥离作业场景，尤其是在需要修整垂直沟槽侧壁的时候，铲斗侧边的斗齿可以直接沿着侧壁切削，不需要额外人工修坡，作业效率能提升三成以上。

　　和普通的平侧刃相比，带侧牙的铲斗在扒拢碎石、散状物料的时候，齿尖可以插入料堆内部，带料能力更强，不会出现物料从侧边滑落的情况。设计过程中需要重点考虑的是齿身不同区域的硬度匹配，齿尖区域需要更高的硬度来抵抗磨粒磨损，安装贴合区域则需要保留一定的韧性，避免受到冲击时出现脆裂，该结构的壁厚从安装端到齿尖逐渐过渡，没有突变的截面，不会在壁厚变化处出现应力集中点，在承受反复冲击载荷的时候疲劳寿命更长。另外，齿身的外形做了流线型过渡，作业过程中不会出现粘土挂泥的情况，尤其是在粘性土层作业时，泥土不会积在斗齿和侧刃板的连接位置，减少额外的作业负载，也避免了积土导致的安装面腐蚀问题。在备件选型替换的时候，需要确认安装孔的相对位置、齿尖探出长度、安装面的贴合尺寸，避免出现安装后干涉、或者保护范围不足导致侧刃板提前磨损的问题，该结构的斗齿不需要对原有铲斗做任何改装，直接替换原有磨损的侧牙即可，互换性较强，适配对应型号的挖掘装载机、小型挖掘机的铲斗侧边安装位。
