户外全天候云台监控摄像机结构设计

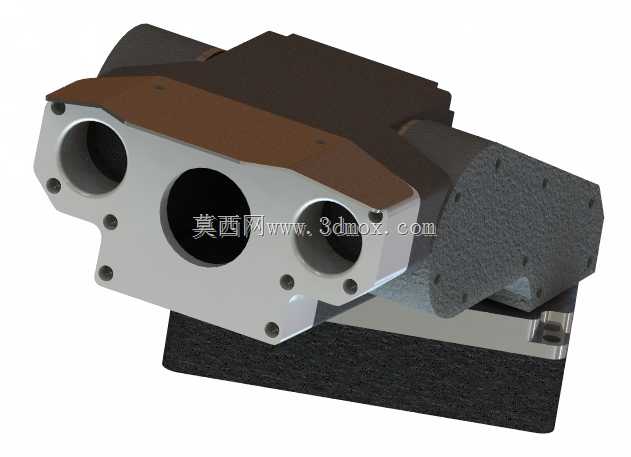

　　这款云台摄像机的结构设计，首先围绕户外部署的实际工况做了针对性考量，外壳采用紧凑式一体化构型，在满足内部机芯、传动组件容纳需求的前提下，尽可能压缩整机外廓尺寸，减少风阻对安装支架的载荷影响，同时外壳接缝处做了错位止口设计，配合密封胶条的安装槽位，能够满足室外露天使用时的防雨、防尘防护要求，避免雨水、扬尘侵入内部造成电路短路或者传动卡滞。从功能实现的角度看，其核心的pan旋转机构采用水平回转支承结构，能够实现360度无死角水平转动，覆盖安装点位周边的广阔监控区域，相比固定视角的枪机、半球摄像机，单台设备即可完成大范围区域的视频采集，减少点位部署数量，降低项目整体的布线与支架成本。

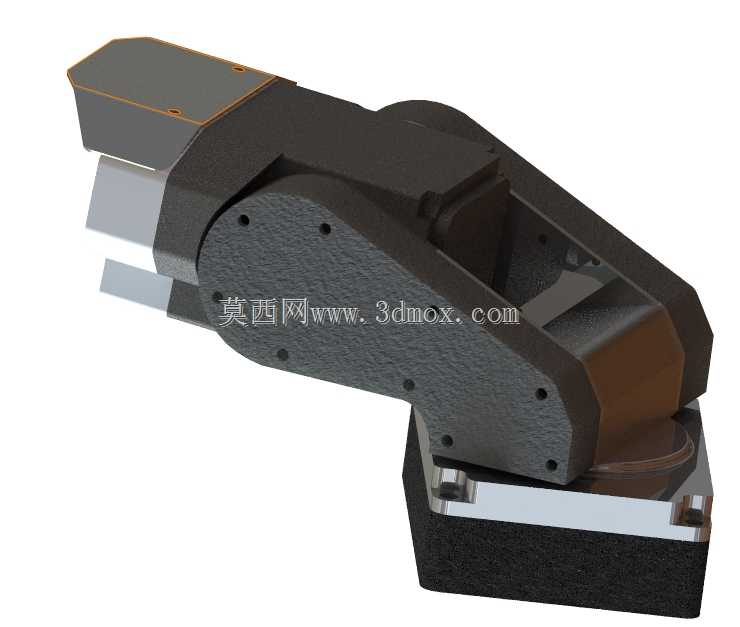

　　在设计思路上，整机的重心被刻意布置在回转轴心的正下方，降低旋转过程中的偏载力矩，既可以减小驱动电机的输出扭矩需求，选用更小功率的驱动组件压缩内部空间占用，也能提升旋转启停过程中的运行平稳性，避免画面出现过度抖动影响成像质量。外壳的表面处理预留了喷塑工艺的公差余量，能够适配户外抗紫外线、抗腐蚀的涂层要求，在沿海高盐雾、工业区高腐蚀的场景下也能保证长期使用的外壳结构完整性。安装边界方面，整机底部设计了标准的安装法兰接口，匹配常规监控支架的安装孔位，不需要额外定制转接件即可完成壁装、吊装、立杆装等多种方式的部署，安装法兰处预留了走线孔位，能够将电源线、信号线从支架内部穿入设备，避免线缆外露造成的老化、人为破坏风险。

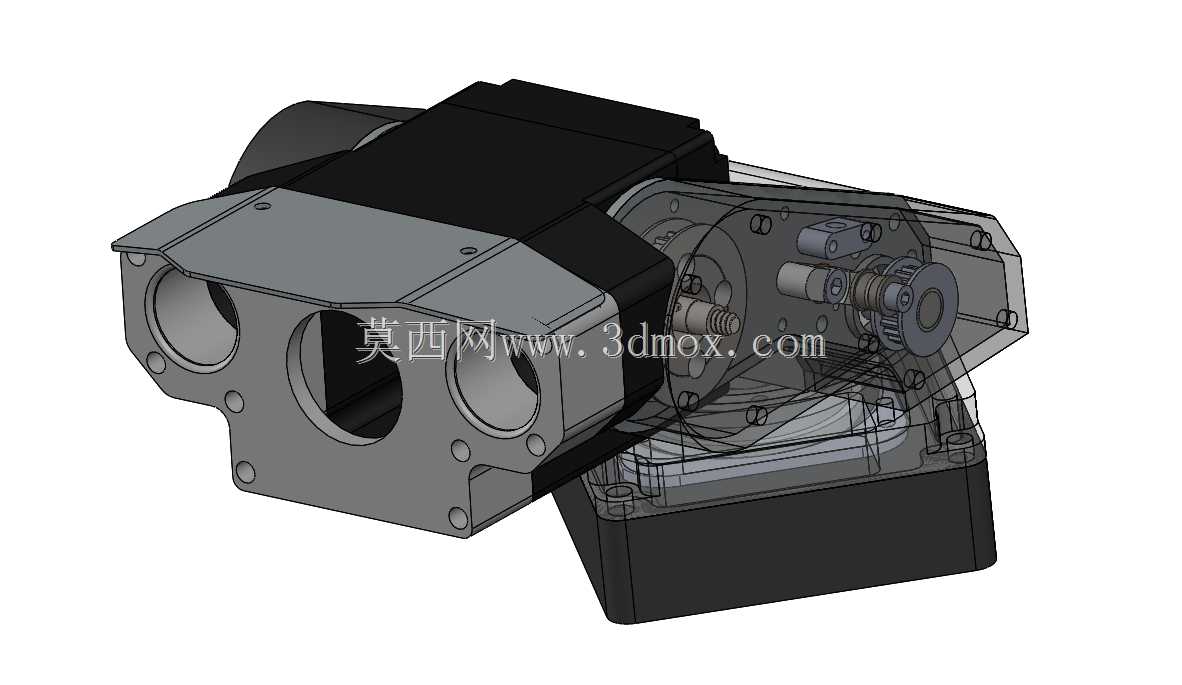

　　内部结构分层布置，最上层为镜头与成像模组，中间层为水平与俯仰传动组件，最下层为电源与控制电路板，层与层之间设置隔离筋位，避免传动组件的润滑脂挥发污染镜头镜片，同时也能减少电路部分的电磁干扰对成像信号的影响。俯仰转动的限位结构做了软胶缓冲设计，在转动到上下极限位置时不会产生硬碰撞，降低运行噪音的同时也能避免长期碰撞造成的结构件松动。设备的视窗玻璃采用内嵌式安装，与外壳表面齐平，减少积水、积灰的附着区域，配合雨刷组件的安装预留位，可拓展雨天自动清洁功能，保证恶劣天气下的画面清晰度。在传动结构的选型上，采用齿轮减速结构，既保证转动角度的控制精度，也具备足够的自锁能力，在设备断电或者大风载荷下不会出现镜头偏移，保证监控视角的稳定性。

　　整机的散热通道采用隐蔽式设计，在外壳的非迎雨面设置通风槽，内部形成自然对流散热路径，不需要额外加装散热风扇即可满足长期运行的散热需求，同时避免了风扇转动带来的灰尘吸入问题，提升设备整体的无故障运行时长。
