微壁蜂窝路由器外壳结构三维设计

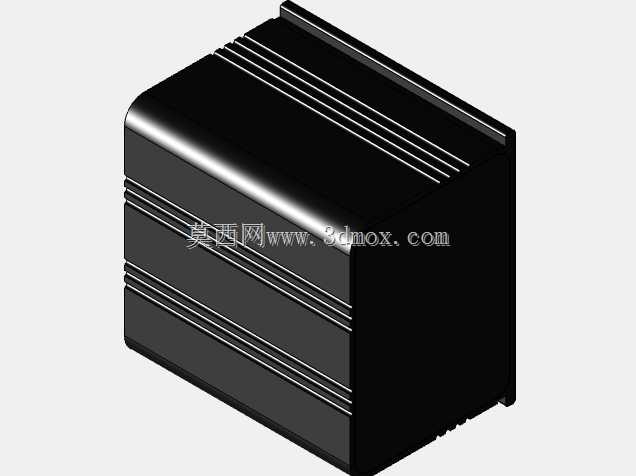

　　这款蜂窝路由器壳体的建模，最初是针对工业现场分布式组网的需求做的概念结构，目前完成的是主体框架的草绘阶段，后续会补充接口、内部安装位的细节结构。从实际落地场景来看，这类设备常部署在户外机柜、工业产线旁、偏远区域监测点位这类没有有线网络覆盖的位置，需要依托蜂窝网络完成数据回传，所以壳体首先要满足紧凑安装的要求，整体采用方正的立方体构型，没有外凸的冗余结构，能直接卡装在标准DIN导轨上，也可以通过侧面的安装孔用螺丝固定在设备舱壁，安装边界控制在极小的占用空间内，适配狭小的柜内安装场景。

　　壳体表面设计了多道平行的散热筋结构，不是单纯的外观装饰，是考虑到设备长时间满功率运行时，主控模块、射频模块的发热会累积在密闭壳体内，这些沿壳体轴向布置的筋条一方面增加了壳体和空气的接触面积，提升自然对流的散热效率，另一方面也强化了薄金属壳体的结构强度，避免运输、安装过程中受挤压出现形变，挤压内部电路板。壳体的边角做了小圆弧过渡，没有尖锐的直角，一方面是避免安装时划伤操作人员，另一方面也能减少应力集中，在低温、振动的工业环境下降低壳体开裂的风险。

　　从结构设计思路上，这个壳体采用上下扣合的装配方式，没有外露的螺丝孔，后续会在壳体内部设计卡扣结构和隐藏式的螺丝柱，装配时先将内部的电路板、射频天线、接口模块固定在下壳的定位柱上，再扣合上壳，从壳体底部的隐藏孔位锁紧固定螺丝，既保证装配的便捷性，也能让壳体外表面保持完整，提升防尘防水的性能，适配户外多尘、潮湿的部署场景。壳体的一侧预留了后续开槽的位置，用来布置电源接口、网线接口、SIM卡插槽，接口位置做内凹设计，避免外接插头突出壳体过多，影响整体的安装尺寸，也能减少插头受外力碰撞出现松脱的概率。

　　考虑到这类设备经常会被安装在有电磁干扰的工业现场，壳体采用金属材质建模，后续落地时会选用铝合金或者镀锌钢板，整个壳体形成连续的导电屏蔽层，减少外界电磁干扰对射频信号的影响，也避免设备自身的电磁辐射对外围的精密传感设备造成干扰。壳体的尺寸设计上，严格控制了整体的长宽高比例，内部预留的安装空间刚好能放下核心的通讯主板、两个射频天线模块以及电源转换模块，没有多余的冗余空间，尽可能压缩设备的整体体积，方便在密集安装的机柜里布置多台设备，也能降低材料成本，适合批量部署的项目使用。

　　建模过程中特意将散热筋的深度和间距做了匹配设计，筋条深度控制在3毫米，间距5毫米，既保证足够的散热面积，也不会因为筋条过密导致积灰，日常维护时只需要用毛刷简单清扫就能清理掉筋条缝隙里的灰尘，降低后期运维的难度。壳体底部设计了均匀分布的透气孔，位置避开内部电路板的安装区域，形成下进上出的自然散热风道，空气从底部透气孔进入壳体内部，带走电路板产生的热量，再顺着上壳的散热筋缝隙流出，不需要额外加装散热风扇，减少设备的故障点，提升长期运行的可靠性。

　　目前的草模已经确定了整体的外形轮廓、安装边界、散热结构的基础形态，后续补充细节时会重点优化内部的定位结构，确保电路板安装时的定位精度，避免振动环境下电路板出现移位，同时会调整接口位置的开孔尺寸，匹配通用的工业连接器规格，保证配件的通用性，不需要单独开模定制接口配件，降低整体的生产和维护成本。
