三节18650锂电池卧式带线电池座

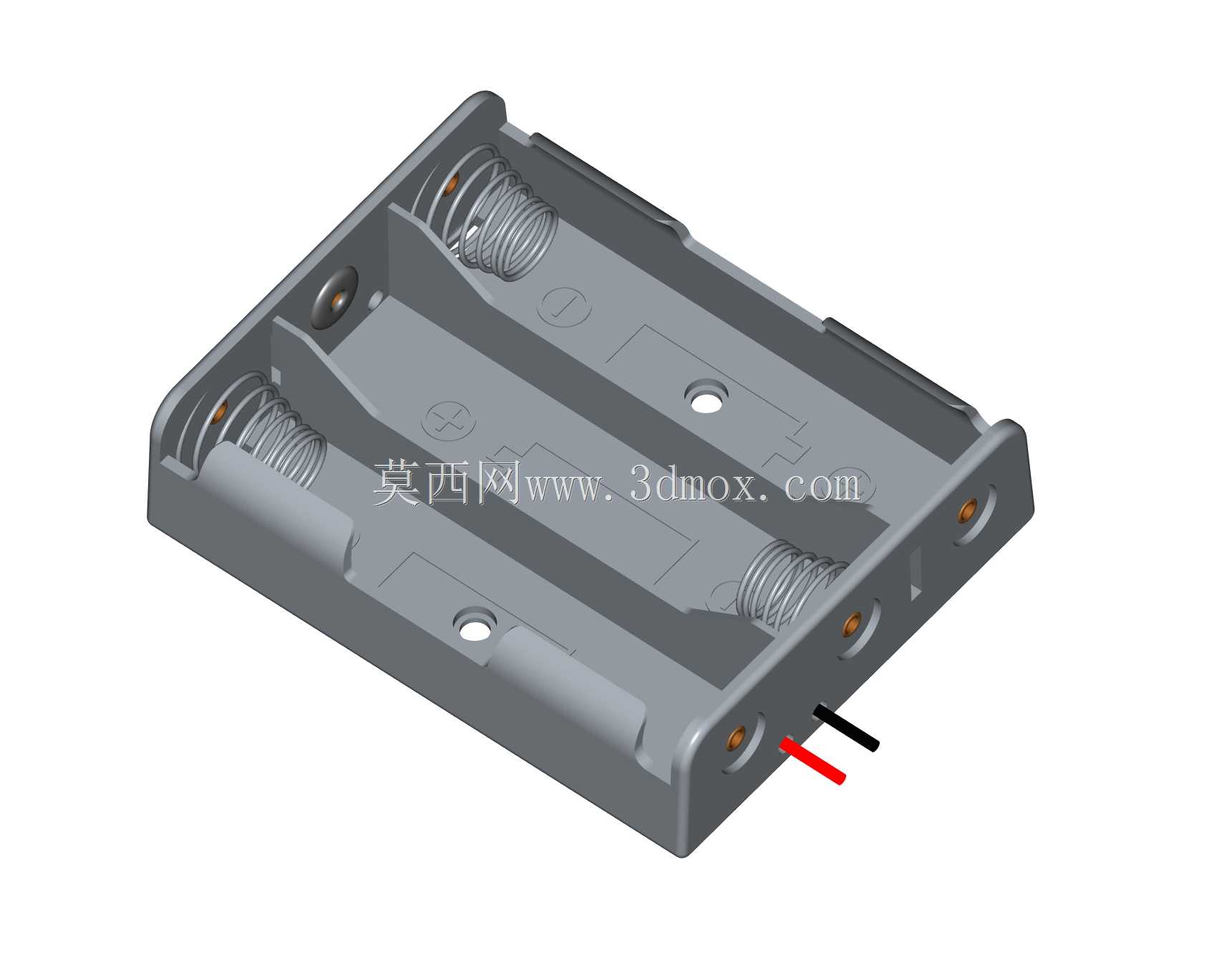

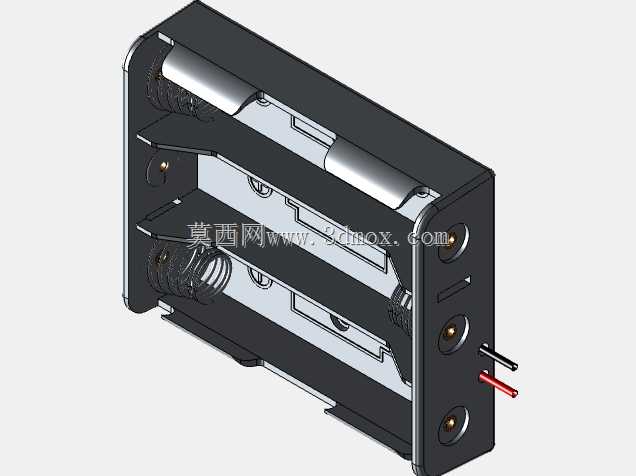

　　从结构功能来看，整个座体采用一体化槽位设计，三个电池安装槽平行排布，每个槽位的两端都设置了导电接触结构，其中一端为螺旋弹簧触片，依靠弹簧的压缩行程来适配18650锂电池的长度公差，避免电池生产过程中的长度尺寸偏差导致接触不良，同时弹簧的弹性压力可以在设备受到小幅振动、冲击时保持电池与触片的稳定接触，不会出现瞬时断电的问题；另一端为固定金属接触片，和弹簧触片配合形成完整的导电回路，座体端部引出红黑两根导线，分别对应电源正负极输出，可直接焊接到设备的电源管理电路板上，不需要额外做接触片的接线处理，降低组装工序的复杂度。这款三节位18650规格锂电池安装座，是小型电子设备供电模块里极为常见的结构配件，日常在DIY便携电子装置、小型工控传感节点、户外手持检测设备、桌面小型数码外设的供电改造场景中使用率极高，市面上流通的同规格成品采购渠道覆盖线上电商与线下电子市场，适配性极强，不需要额外开模定制就能满足多数小功率设备的电池安装需求。

　　设计层面上，槽体内部做了对应电池极性的标识，每个槽位都压印了正负极符号，组装时可以快速识别电池安装方向，避免反装导致的电路烧毁问题；座体的底板上预留了两个圆形安装孔，孔位位置经过配重平衡计算，安装时可以通过螺丝将整个电池座固定在设备壳体的内部安装柱上，防止设备移动过程中电池座移位拉扯导线；槽体的侧边做了加厚的挡边结构，既可以提升整个塑料座体的结构强度，避免安装受力时出现槽体开裂，也能对电池的侧边形成限位，防止电池从槽位侧方滑出。

　　从安装边界尺寸来看，整个座体的长宽高尺寸完全适配三节18650并排安装的空间需求，槽位的内径匹配18650锂电池的标准外径，电池装入后不会出现径向的晃动，安装孔的中心距符合常规小型电子设备的内部安装孔位通用标准，不需要额外修改设备壳体的安装柱位置就能直接适配；引出线的位置设置在座体的短边端部，出线方向顺着槽体长度方向，不会额外占用设备内部的侧向空间，方便内部走线的排布。

　　需要注意的是，这个结构件的引出导线部分仅做了出线位置的结构示意，实际生产应用时需要根据设备的通过电流大小选择对应线径的导线，同时做好导线与接触片的焊接处绝缘处理；弹簧触片和固定接触片的材质需要选用导电性能良好、弹性稳定的金属材料，避免长期使用后出现弹性衰减、接触电阻变大的问题；塑料座体的材质通常选用阻燃ABS材料，满足电子设备的阻燃安全要求，同时具备足够的结构强度，耐受日常使用中的温度变化不会出现脆化变形。在实际选型使用时，需要确认设备的供电电压是否匹配三节锂电池串联或并联的输出参数，同时根据设备的内部空间预留足够的接线操作空间，安装时螺丝的锁紧扭矩不能过大，避免塑料座体的安装孔处出现开裂，电池装入后可以轻拉电池确认是否被弹簧触片可靠顶紧，避免接触不良导致的供电中断。
