五千毫安时迷你便携移动电源结构设计

　　做消费电子结构设计这些年，经手的便携供电类产品不下数十款，这类小容量随身电源的设计逻辑，从来不是简单把电芯和电路板塞进壳子里就完事，每一处圆角、每一个接口的位置、壳体的合模线走向，都要贴合实际使用场景反复打磨。这款5000mAh容量的便携供电设备，核心定位是随身应急补能，适配日常通勤、短途差旅、户外轻徒步这类场景，用户不需要它承担多设备同时快充的重载需求，核心诉求是揣在口袋里不硌身、拿在手里不滑手、需要补电的时候掏出来就能用，不会因为体积太大成为出行负担。

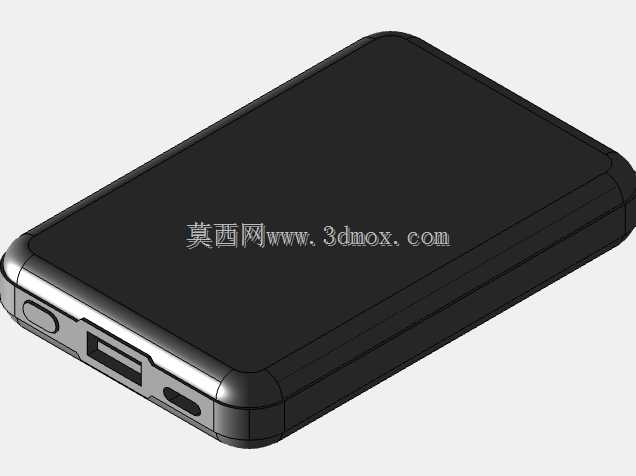

　　从实际使用场景倒推设计逻辑的时候，首先要卡死的就是外形的边界尺寸，这类产品要适配绝大多数牛仔裤口袋、通勤包侧袋、甚至轻薄衬衫的胸袋，整体轮廓采用大R角过渡的矩形设计，四个边角的圆角半径不是随便取的数值，要同时兼顾两个维度的需求：一是跌落防护，日常使用中从桌面、裤兜高度滑落是大概率事件，大圆角可以分散壳体边角受到的冲击应力，避免硬直角直接磕碰地面出现开裂、掉漆的问题；二是握持触感，直角边缘揣在口袋里会反复摩擦布料，拿在手里也会硌掌心，大R角过渡能让壳体和手掌、口袋布料的接触更顺滑，不会有突兀的异物感。壳体的厚度控制也要平衡电芯容量和握持手感，5000mAh的容量选用成熟的聚合物锂电芯，厚度方向不需要做冗余堆叠，整机边缘做了一圈微弧收边，握持的时候手指搭在侧边不会被棱边卡压，长时间拿在手里也不会有不适感。

　　接口布局是这类产品设计里最容易踩坑的部分，这款产品把所有对外接口都集中布置在短边侧端面，从左到右依次排布了状态指示灯、USB-A输出接口、Micro USB输入接口，这种布局的考量很实际：用户给设备充电的时候，线材从侧边引出，不管是把电源放在口袋里连着手机，还是放在桌面给耳机补电，线材都不会从上下或者正面绕出来挡手，也不会因为线材弯折角度过大拉扯接口。接口的沉台深度做了精准控制，不会因为壳体太厚导致普通充电线插不到位，也不会因为沉台太浅让接口凸出来容易被磕碰。侧边的按键做了微凸的触感设计，按键表面和壳体表面的高度差控制在0.8mm，既不会因为太凸放在口袋里被误触触发放电，也不会因为太凹用户按的时候找不到着力点，盲操作的时候靠触感就能准确找到按键位置。

　　壳体的结构设计采用上下扣合的装配方式，合模线布置在侧边厚度方向的中心位置，这个位置的合模线在后续做表面处理的时候更容易打磨平整，不会出现明显的段差硌手，同时扣合结构的卡扣均匀分布在壳体四周，不需要打螺丝就能实现上下壳的紧密贴合，后期维修更换电芯或者电路板的时候，只需要用撬片沿合模线轻轻撬开就能拆开，不会破坏壳体结构。表面做了细磨砂的晒纹处理，不是光滑的亮面设计，一方面是避免日常使用留下指纹和划痕，另一方面磨砂面的摩擦系数更高，手上有汗的时候拿取也不容易滑落。壳体内部做了对应的筋位结构，用来固定电芯和保护电路板，筋位的高度刚好顶住电芯表面，不需要额外打胶就能把电芯牢牢固定在壳体内，避免日常晃动的时候电芯移位拉扯接线，同时筋位之间预留了足够的散热间隙，充放电过程中电路板和电芯产生的热量可以通过间隙里的空气流通散出去，不会因为热量堆积导致壳体局部温度过高。

　　从安装边界的角度来说，这款产品的所有外部尺寸都做了公差管控，长宽厚的尺寸公差控制在±0.1mm以内，接口的位置度公差控制在±0.05mm，确保不同批次的产品充电线都能顺畅插拔，不会出现个别产品接口偏位插不进线的问题。内部的电路板固定柱位置和螺丝孔位完全对齐，装配的时候不需要额外调整就能把电路板精准装到位，电芯仓的尺寸比选用的聚合物电芯尺寸大0.2mm，既可以给电芯的膨胀预留足够的安全空间，也不会因为间隙太大导致电芯在仓内晃动。产品的边角做了防摔的加厚处理，四个角位置的壳体壁厚比侧边位置厚0.3mm，跌落的时候冲击力首先作用在加厚的边角位置，不会直接传递到内部的电芯和电路板上，提升日常使用的可靠性。

　　这类小容量便携电源的设计，核心是在有限的体积内平衡可靠性、握持感和实用性，不需要堆砌花里胡哨的功能，把日常使用中会遇到的硌手、误触、接口松动、跌落损坏这些细节问题解决掉，就能满足目标用户的实际使用需求。做结构设计的时候不能只盯着三维图里的尺寸数字，要多模拟实际使用的场景，把产品揣在口袋里走一走、拿在手里充几次电、从桌面高度做几次跌落测试，才能发现图纸上看不出来的细节问题，最终落地的产品才不会出现中看不中用的问题。
