带安全防护的H180焊接变位工装

　　在车间焊接作业场景里，异形结构件、小型箱体类工件的环缝、多角度平焊作业一直是效率瓶颈——人工翻转工件不仅耗时，还容易因工件夹持不稳导致焊缝偏移，焊渣飞溅也会对周边作业人员造成职业伤害，这款带防护结构的焊接定位装置正是针对这类工位痛点开发的配套工装。从实际落地场景看，它适配小型五金构件、电控箱壳体、小型传动组件的焊接工序，可直接布置在手工焊接工位，也能配套半自动焊接专机使用，不需要对原有工位的地面布局做大规模改造，安装时仅需通过底座的安装孔与工位地面的预埋螺栓锁紧即可，底座采用圆形承托结构，整体重心落在底座中心区域，满负载旋转时不会出现偏载晃动的问题。

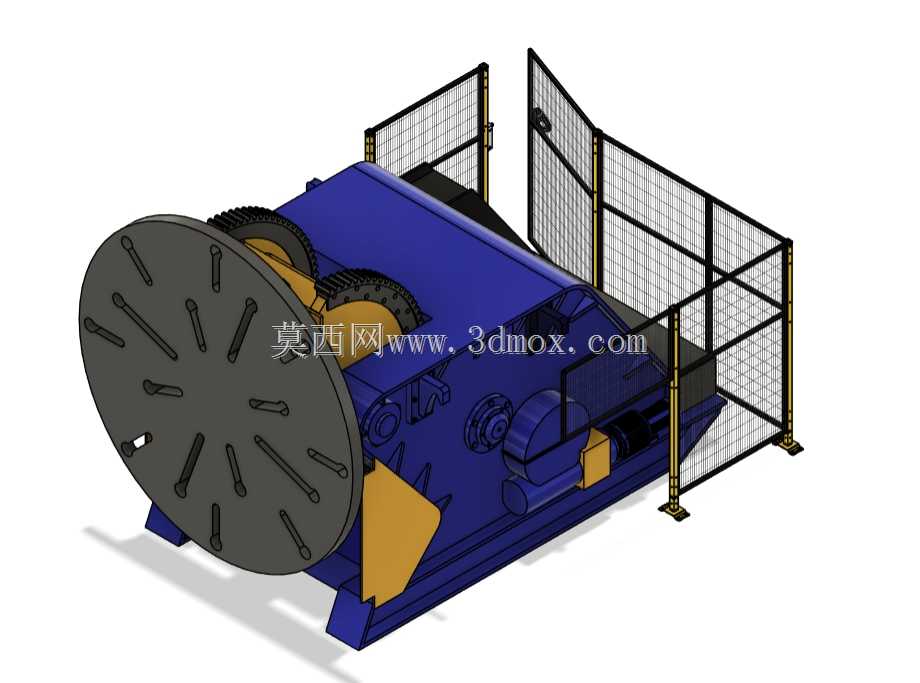

　　装置的核心功能围绕工件变位与作业防护两个核心维度设计，回转支撑结构藏在底座内部，采用齿轮啮合传动的方式带动上部工作台回转，可实现工件周向360度的角度调整，上部的倾斜支撑结构能带动工装台做俯仰角度调整，让待焊焊缝始终处于平焊位置，降低焊工操作难度，减少立焊、仰焊带来的焊缝成型不良问题。设备侧面设置的操作开关集成了启停、角度调整锁定功能，操作位布置在防护装置的侧方，作业人员不需要探身到设备回转区域就能完成所有调整动作，避免设备运转时的机械磕碰风险。

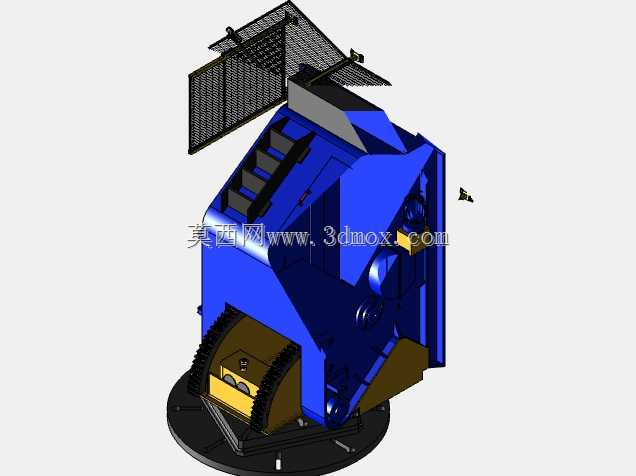

　　上部的防护装置采用金属网格结构，不是全封闭的挡板设计，这种设计一方面可以阻挡焊接过程中飞溅的高温焊渣、焊药碎屑，避免飞溅物烫伤周边人员或者引燃工位周边的易燃物料，另一方面网格结构不会遮挡作业人员观察焊缝的视线，焊接时的弧光也能通过网格的遮挡减少漫反射，降低弧光对周边非焊接作业人员的影响。防护网采用铰接式安装结构，需要上下料的时候可以向上翻起锁定，不会干涉工件的吊装与装夹，装夹完成后将防护网放下锁定，设备才能启动回转动作，这个联锁设计从结构上避免了防护未到位时设备误启动的安全隐患。

　　从结构设计思路上看，整个装置的受力框架采用厚钢板折弯焊接成型，外部覆盖件做了圆弧过渡处理，没有尖锐的外凸棱角，避免车间内人员走动时磕碰受伤。传动部位全部内置在壳体内部，没有外露的齿轮、传动带结构，日常清理焊渣的时候不会有杂物卡入传动间隙，也减少了传动部位夹伤操作人员的风险。设备的走线全部藏在壳体内部的走线槽里，外部没有明露的线缆，避免焊接飞溅烫坏线缆绝缘层造成漏电风险，也不会因为工件吊装时勾挂线缆造成设备故障。

　　安装边界方面，设备底座的安装孔位采用通用的环形布置，适配大多数焊接工位的现有安装尺寸，整体高度符合成年人站立操作的人机工程学要求，作业人员不需要弯腰或者抬手过高就能完成焊接操作，长时间作业的疲劳度更低。上部工作台面预留了通用的工装夹具安装T型槽，可以搭配快速夹钳、手动卡盘等不同的夹持工装，适配不同外形尺寸的工件装夹需求，不需要额外定制转接板就能完成多品类小批量工件的焊接作业切换。设备的回转部位设置了硬限位结构，当调整到极限角度时会自动锁定，不会因为角度超程造成设备倾覆或者传动结构损坏，日常维护时只需要定期给回转齿轮加注润滑脂，检查防护网的锁定机构是否灵活即可，维护点都布置在设备外侧容易操作的位置，不需要拆解设备主体就能完成日常保养工作。

　　在实际焊接作业中，这类定位装置的应用能将单工位的工件翻转辅助时间压缩六成以上，因为不需要人工反复撬动、翻转工件找正焊缝位置，焊工的有效焊接作业时间占比大幅提升，同时因为焊缝始终处于最佳平焊位置，焊缝成型质量更稳定，后续打磨补焊的工作量也随之减少。防护结构的存在让工位不需要额外设置独立的防护屏，节省了工位周边的布置空间，多台设备并排布置时也不会互相干扰，适合中小批量焊接加工车间的工位升级改造，也能作为自动焊接工作站的配套变位轴使用，扩展自动焊接设备的可加工工件范围。
