EmcoF1数控铣床用脚趾夹具生产固定装置

　　这套安装在Emco F1数控铣床工作台面上的脚趾夹具生产固定装置，核心服务于小型精密趾夹类零件的批量铣削加工场景，在小型五金零件精密加工、康复辅具配件生产、户外鞋服五金配件加工等场景中，能够解决小尺寸异形零件装夹定位难、批量加工一致性差的痛点。从实际加工场景来看，趾夹类零件本身尺寸偏小，外形带有不规则的曲面与卡槽结构，传统平口钳装夹单次仅能夹持1-2件，且装夹时容易出现受力变形、定位偏移的问题，加工过程中需要反复打表找正，不仅辅助工时占比高，批量加工时的尺寸离散度也很难控制，这套多工位并列式的固定装置正是针对这一加工痛点设计。

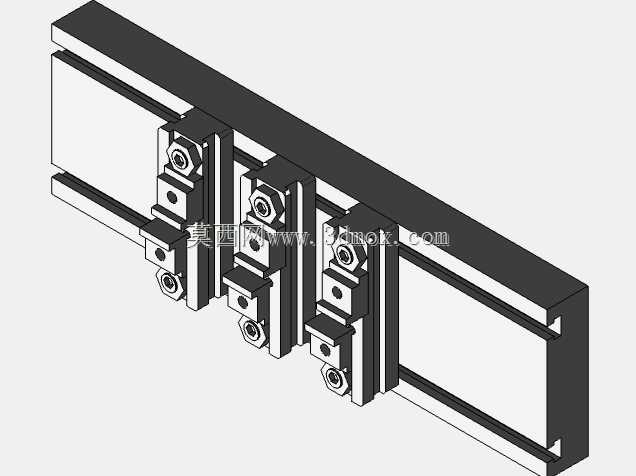

　　整套装置采用模块化并列排布结构，沿铣床工作台的T型槽方向布置，单组夹持单元采用侧压式锁紧结构，夹持块与工件接触的型面匹配趾夹毛坯的外形轮廓，装夹时无需额外制作软钳口，直接将毛坯放入定位槽后拧紧侧压螺栓即可完成固定，单组工位的装夹耗时不超过10秒，相比传统平口钳装夹效率提升60%以上。设计过程中充分考虑了Emco F1数控铣床的工作台行程边界，整套装置的总长度控制在工作台有效行程的85%以内，宽度方向不超出工作台T型槽的分布范围，安装时通过T型螺栓直接与工作台的标准T型槽连接，无需额外制作过渡连接板，安装后整套装置的上平面与工作台面的平行度控制在0.02mm以内，不需要二次找正即可直接投入加工。

　　夹持单元的定位面做了淬硬处理，硬度达到HRC45-50，长期装夹毛坯件不会出现压痕变形，侧压螺栓采用细牙螺纹设计，锁紧时的进给量更小，能够根据毛坯的尺寸公差微调锁紧力，避免薄壁类趾夹毛坯被夹变形。相邻两个夹持单元之间预留了足够的刀具让刀空间，加工时铣刀可以沿X方向走刀一次完成多件工件的同一特征加工，不需要频繁移位换刀，走刀路径可以优化为最短路径，有效减少空行程时间。装置的基座采用整体式型材加工而成，基座底面与工作台接触的平面做了精磨处理，平面度公差控制在0.01mm以内，保证安装后与工作台的贴合度，避免加工过程中出现振刀纹。

　　每个夹持单元的定位槽尺寸按照趾夹毛坯的最大实体尺寸设计，预留了0.1mm的装夹间隙，既方便毛坯快速放入，又不会因为间隙过大导致定位偏移，侧压块的前端做了圆弧过渡，锁紧时压力均匀分布在毛坯的侧面，不会出现局部应力集中导致的工件变形。在实际加工应用中，这套装置可以同时装夹6件趾夹毛坯，配合数控铣床的自动走刀程序，可以一次完成所有工件的外形铣削、槽口加工、倒角等工序，加工完成后仅需要松开侧压螺栓即可取下成品，换装新的毛坯，整个换装过程不需要重新对刀，批量加工时的尺寸一致性可以控制在0.03mm以内，完全满足趾夹类零件的尺寸精度要求。设计时还考虑了切屑排出的问题，相邻夹持单元之间的空隙正对着工作台的排屑槽方向，加工产生的铝屑或钢屑可以顺着空隙直接落入排屑槽，不会堆积在定位槽内影响后续装夹的定位精度，日常清理只需要用压缩空气吹扫即可，不需要拆卸装置。整套装置的安装边界完全匹配Emco F1数控铣床的工作台参数，不会与机床的主轴护罩、行程限位块发生干涉，Z方向的总高度控制在主轴的有效加工行程范围内，加工时不需要额外加长刀具，使用标准长度的立铣刀即可完成所有特征的加工，有效降低了刀具成本，同时避免了长刀具加工带来的振刀问题。
