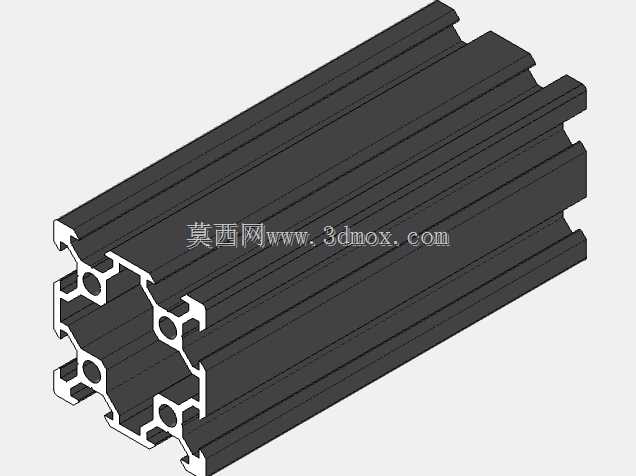

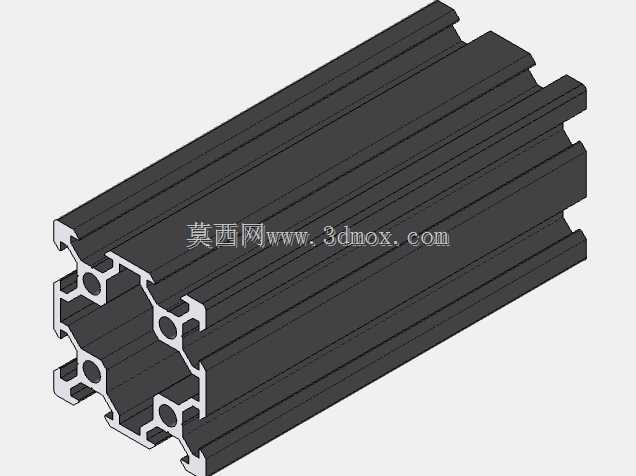

4040规格V型槽工业铝型材截面结构

　　这款40×40mm规格的V型槽挤压铝型材，是当前轻型自动化设备搭建领域应用极广的基础结构件，日常做设备方案选型时，但凡涉及到低负载、快搭建的工装框架、线性运动导向基座，这类型材都是优先考虑的选项。从实际落地的场景来看，它最常出现在小型3D打印设备的运动框架、桌面级自动化检测工位的支撑骨架、电子产线的小型物料接驳导轨支架、实验室测试工装的搭建主体上，相比传统的方管焊接框架，这类V型槽铝型材不需要做焊接、表面喷漆等工序，所有连接都靠标准槽用螺栓、角件完成，后期调整工位布局、增减功能模块的时候，只需要松掉对应紧固件就能重新拆装，不会像焊接框架那样改动就需要切割、重新焊接，大幅降低了设备迭代改造成本。

　　从截面结构的设计逻辑来看，这款型材的四个侧边都预留了标准V型导向槽，槽口的尺寸和角度是匹配配套的V型滚轮设计的，不需要额外加装线性导轨，直接将V型滚轮嵌入槽内就能实现平滑的线性运动，这也是它和普通平槽工业铝型材最大的区别——普通平槽铝型材只能做框架支撑，要实现直线运动必须额外加装导轨副，而这款V型槽型材本身就集成了导向功能，在短行程、低负载的运动场景下，能省去导轨采购、安装校准的工序，压缩整体设备的搭建周期。型材四个角的位置设计了带加强筋的中空腔体，腔体壁厚均匀，既保证了挤压成型时的材料流动性，避免出现壁厚不均、内应力过大导致的型材弯曲变形，也能在控制整体重量的前提下，提升截面的抗弯、抗扭模量，日常做1米跨度的水平支撑时，搭配对应的端面连接板，负载15kg以内的模组不会出现明显的下挠变形，完全能满足轻型设备的刚性要求。

　　在安装边界的适配性上，这款型材的截面外轮廓严格控制在40×40mm的方正尺寸，所有槽口的中心距、槽宽尺寸都遵循行业通用的V-slot型材标准，市面上流通的配套角码、T型螺母、端盖、脚轮连接板、槽封条都能直接适配，不需要单独开模做定制配件。做三维建模的时候要特别注意，型材的V型槽工作面是有配合公差要求的，槽的两个斜面粗糙度要控制在Ra1.6以内，滚轮在槽内滚动的时候才不会出现卡顿、异响；槽底的退刀结构尺寸要留足，避免挤压成型时出现飞边，导致滚轮装配后出现间隙过大、运动晃动的问题。另外型材两端的连接孔位，要根据实际连接的角件尺寸预留沉头孔位置，孔位中心到型材边缘的距离要和配套紧固件的尺寸匹配，不然装配时会出现螺栓拧不紧、角件贴合不严的问题。

　　实际做设备布局的时候，这款型材的拼接方式也很灵活，垂直拼接时可以用直角角件在外部连接，也可以用内置的角槽连接件藏在型材腔体内部，保证外表面的平整美观；如果需要做更长的型材拼接，可以用专用的型材对接件插入两端的腔体中心孔，拧紧顶丝就能实现两根型材的同轴连接，拼接后的直线度能控制在0.5mm/m以内，满足大部分轻型设备的精度要求。日常维护也很方便，槽内如果落入灰尘、细小切屑，只需要用硬毛刷顺着槽口方向清理就能扫出杂物，不会像封闭型导轨那样需要拆开端盖才能清理，适合在电子组装、实验室这类对洁净度有一定要求，但又不需要高等级密封的场景下使用。另外型材表面做了阳极氧化处理，表层的氧化膜硬度足够，日常装配时轻微的磕碰不会留下明显划痕，也不会出现生锈的问题，长期在常温干燥的车间环境下使用，不需要做额外的表面防护处理。
