电子设备用C型槽铝制散热安装型材

　　这款C型槽铝制构件在电子电气领域的应用覆盖极广，小到桌面式开关电源、信号隔离模块，大到工业控制柜内的变压器组件、嵌入式工控板载单元，都能见到这类挤压铝型材的身影。它的核心作用首先是为内置的电子元器件提供刚性安装载体，同时利用铝合金优异的导热系数，将功率器件工作时产生的热量快速传导到型材外表面，通过自然对流完成散热，避免核心元件长期处于高温工况下出现性能衰减、绝缘老化加速的问题。

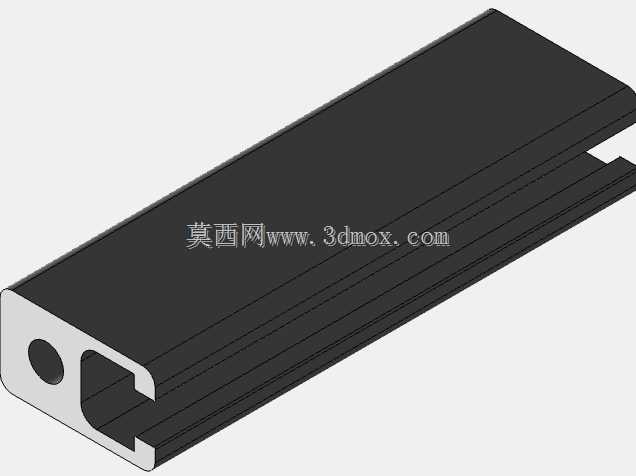

　　从结构设计逻辑来看，这款型材采用单侧开口的C型槽结构，并非随意选定的截面形式。封闭的三面构成连续的散热基面，外表面预留的多道平行筋条，本质是在不增加型材整体截面尺寸的前提下，尽可能扩大与空气接触的散热面积，同时这些筋条也能作为结构加强筋，提升长尺寸型材的抗弯折能力，避免在安装、运输过程中出现型材扭曲变形，导致内部PCB板卡受力脱焊的问题。开口侧的内翻边结构，是专门为内置组件的滑装设计的，PCB板、变压器骨架、绝缘衬片都可以沿着槽道直接滑入到位，不需要额外设计复杂的固定卡槽，装配时只需要在两端加装端盖，就能完成整个壳体的封装，大幅减少装配环节的紧固件用量，提升批量组装的效率。

　　设计这类型材的时候，首先要匹配内置核心元件的安装边界，槽内的净宽度需要比待安装的PCB板最大宽度预留0.2-0.3mm的间隙，既不能间隙过大导致板卡滑入后出现晃动，也不能间隙过小造成装配卡滞，甚至刮伤板卡边缘的印刷线路。槽体的内部高度需要覆盖最高元器件的顶部高度，同时预留1-1.5mm的绝缘安全距离，避免元件顶部直接接触铝型材内壁，造成短路风险。型材端部的安装孔位，需要和配套端盖的固定柱位置严格对齐，孔位公差控制在±0.1mm以内，保证端盖安装后平整无翘曲。侧壁的圆形过线孔位置，需要对应内部接线端子的出线方向，孔径大小要匹配常用的电源线外径，同时预留护线套的安装台阶，避免线材被铝型材的锐边割破绝缘层。

　　在实际选型应用中，这类铝型材的壁厚选择需要结合内置功率器件的总功耗来确定，如果是用于小功率信号变压器的安装壳体，1.2-1.5mm的壁厚就可以满足结构强度和散热需求；如果是用于百瓦级以上的电源变压器配套，壁厚需要提升到2mm以上，同时外表面的散热筋高度也要相应增加，保证热阻足够低，让变压器绕组的工作温度稳定在绝缘等级允许的范围内。型材的表面处理通常采用阳极氧化工艺，氧化膜厚度控制在8-12μm，既可以提升铝材的表面耐腐蚀能力，避免长期在潮湿环境下出现表面氧化发白的问题，也能提升表面的热辐射系数，强化自然散热的效果。

　　很多结构工程师在设计这类配套壳体的时候，容易忽略型材的直线度要求，实际上这类长条形挤压型材的直线度需要控制在每米0.5mm以内，如果直线度超差，滑装PCB板的时候会出现卡滞，组装完成后整个壳体也会出现翘曲，无法平整安装到设备的机柜面板上。另外，开口侧的内翻边尺寸也需要严格控制，翻边过窄会导致滑入的板卡容易从槽内脱出，翻边过宽则会占用槽内的有效安装宽度，压缩内部元件的布置空间。在三维建模阶段，需要重点校验截面的挤压工艺可行性，避免出现壁厚突变过大的区域，否则挤压生产时会出现金属流速不均，导致型材成型后出现变形、表面条纹等缺陷，同时还要预留足够的拔模斜度，保证挤压模具的使用寿命，降低批量生产的成本。

　　这类型材除了作为电源变压器的安装散热壳体，还可以根据实际使用需求切割成不同长度，用于小型信号放大器、工业通讯模块、车载电子控制单元的外壳，只需要调整端部的开孔位置和内部的安装凸台，就可以适配不同的电路布局，通用性极强。在安装固定方面，既可以通过型材背部的预留槽道搭配滑块螺母，固定在设备的安装导轨上，也可以通过两端端盖的安装孔直接锁附在设备的安装平面上，适配不同的设备安装场景。建模过程中，所有的内外部圆角都需要结合挤压工艺要求设置，内角圆角不小于0.5mm，外角圆角不小于0.3mm，避免出现尖锐的棱角，既可以提升生产时的良品率，也能避免装配操作人员被锐边划伤。
