办公常用回形针夹持件三维结构设计

　　日常办公场景里，回形针是最容易被忽略但使用频率极高的小五金件，别看结构简单，其弯折成型的曲率、线材直径的选择，直接决定了夹持纸张时的贴合度、反复使用后的抗疲劳性能，以及是否会在纸面留下难以消除的压痕。很多人觉得回形针就是随便弯个双环结构就行，实际做结构设计的时候要考虑的边界条件不少：首先是夹持厚度的适配范围，常规办公用的回形针要能稳定夹持2到20张标准70gA4打印纸，夹薄纸的时候不能因为弹力过大把纸顶出褶皱，夹厚纸的时候不能因为开口变形出现松脱、夹痕过深的问题。

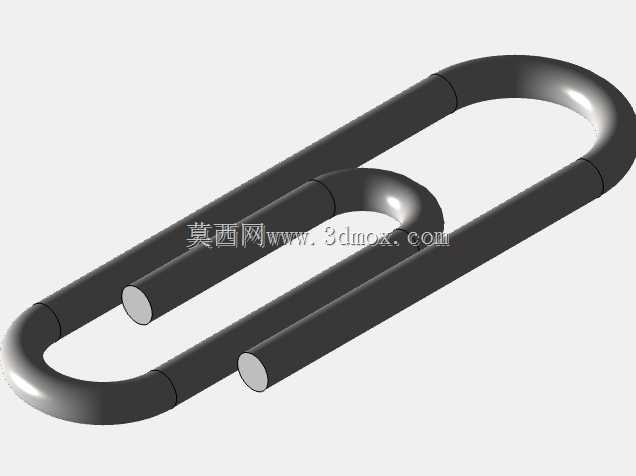

　　从结构设计逻辑来看，这个回形针采用等直径金属线材连续弯折成型，没有额外的拼接、焊接工序，完全靠线材自身的弹性形变实现夹持功能，整个零件没有多余的装配结构，生产时只要通过专用的弯折工装一次成型即可，加工工序极短，量产一致性容易控制。整体的双环嵌套结构不是随便画两个圆弧接起来的，外侧大弧的弯曲半径要匹配线材的最小弯折半径，避免冷弯过程中出现线材外侧应力集中开裂、内侧起皱的问题；内侧的小弧段是主要的施力部位，两个平行直边段的间隙要略小于单张纸张的厚度，这样当纸张插入两个直边之间时，线材产生的弹性回复力会均匀压在纸面上，不会出现局部压强过大划破纸张的情况。

　　实际使用的时候，回形针的两个端头做了圆弧过渡处理，没有尖锐的切口，一方面是穿插纸张的时候不会勾破纸面纤维，另一方面日常拿取的时候也不会划伤手指，很多廉价回形针容易刮纸，问题就出在端头没有做倒圆处理，切口的毛刺直接接触纸面，稍微用力就会带出纸毛。整个结构的外形尺寸控制也有讲究，长度方向的尺寸要适配常规的文件袋、档案册的装订边宽度，不能过长突出文件边缘造成弯折变形，也不能过短导致夹持面积不足，翻页的时候容易脱落；宽度方向的尺寸要保证手指捏持的时候有足够的受力面积，不需要用太大的力就能掰开开口端完成纸张夹持。

　　从安装和使用边界来说，这种回形针不需要额外的固定基座，完全靠自身结构的弹力实现夹持固定，除了办公场景夹持纸张，在生产车间里也常被用来临时固定轻薄的塑料片、标签纸、线束的临时捆扎定位，因为其结构没有尖锐的锁止结构，拆装的时候不需要额外工具，徒手就能完成操作，反复拆装几十次也不会出现明显的塑性变形。设计的时候还要考虑线材的表面处理，常规的发黑或者镀锌处理既要保证一定的防锈能力，也要避免表面涂层过厚导致两个直边段的间隙变小，夹持厚纸的时候出现应力过大断裂的问题；如果是做防锈要求更高的场景，也可以采用不锈钢线材弯折，这时候就要适当调整弯折的曲率半径，因为不锈钢的冷作硬化效应比普通碳素钢丝更明显，弯曲半径过小的话成型后容易出现回弹量过大，导致两个直边段的间隙超差，夹持力不足。

　　很多结构设计新手在画这类小五金件的时候，容易忽略线材弯折过程中的中性层偏移问题，直接按线材的中心线画圆弧路径，实际生产出来的零件会因为弯折处的材料拉伸出现整体尺寸偏短、平行段不平行的问题，所以建模的时候就要提前预留出弯折的回弹量和材料拉伸的补偿量，保证成型后的两个直边段完全平行，整个回形针放在平面上的时候不会出现翘曲，叠放的时候也不会互相勾连缠绕。另外，两端头的位置要稍微向内收一点微小的角度，不能和平行直边完全齐平，这样穿插纸张的时候端头会先顺着纸面滑入间隙，不会顶在纸的边缘造成折角，这个细节虽然小，但直接决定了日常使用的顺畅度。

　　从受力角度分析，回形针在最大夹持厚度状态下，最大应力出现在内侧小弧的弯曲位置，设计的时候要保证这个位置的最大应力低于线材的屈服强度，留够足够的安全余量，避免夹厚纸的时候出现永久变形，松开后无法回复到初始间隙，导致后续夹持薄纸的时候松脱。同时外侧的大弧段是主要的变形让位结构，当捏着两个端头施力掰开回形针的时候，变形主要集中在外侧大弧位置，内侧小弧的变形量很小，这样既能保证开口有足够的开度方便插入纸张，又不会因为反复掰动导致内侧施力段出现疲劳断裂。
