BIC款按动式圆珠笔笔身结构三维设计

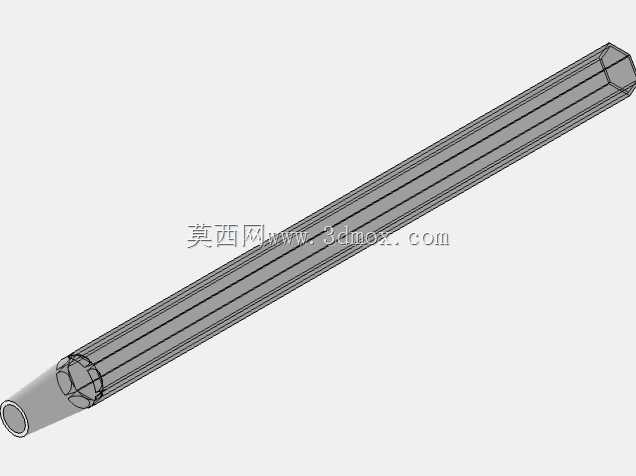

　　日常办公与学习场景中，按动式圆珠笔是普及率极高的书写工具，这款笔身结构的设计完全围绕量产装配与实际使用体验展开，没有多余的装饰性结构，所有几何特征都服务于功能实现。从结构布局来看，笔身采用长直杆六边形截面设计，并非随意选择的造型，六边形截面在实际使用中能有效防止笔体在倾斜桌面发生滚落，同时握持时的棱边能给手指提供稳定的触感定位，长时间书写不容易出现打滑移位的问题，相比圆形截面笔杆，六边形的注塑成型脱模斜度更容易控制，量产时的良品率更有保障。

　　笔身内部为贯通式空腔，空腔直径经过严格匹配，既要容纳标准规格的笔芯、弹簧与按动卡位组件，又要控制壁厚均匀，避免注塑成型时出现缩痕、翘曲等缺陷，笔身前端的收口段做了阶梯式内径收窄，刚好能卡住笔芯的限位台阶，防止笔芯在书写过程中出现径向晃动，同时收口端的内孔尺寸与笔尖护套过盈配合，装配时不需要额外粘接，直接压入即可完成固定，能有效减少装配工序的工时消耗。

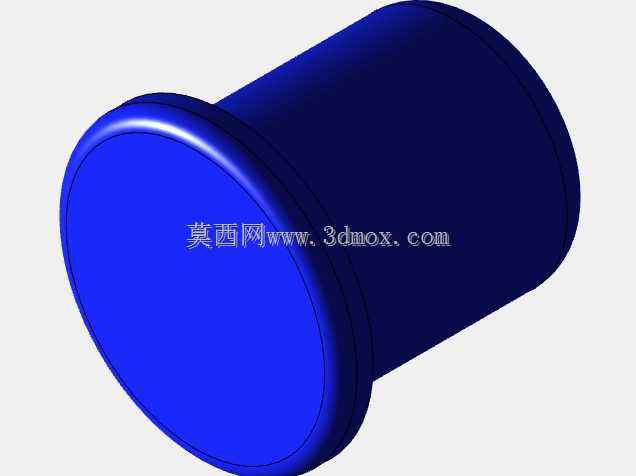

　　笔身尾端的内孔做了卡位槽结构，和按动顶帽的卡位凸筋对应，按压时的行程限位完全靠这个结构实现，不需要额外添加金属卡位零件，全塑料结构的设计能大幅降低物料成本，同时卡位槽的导向角度做了15度的斜切处理，按动时的阻尼感均匀，不会出现卡滞或者按动后无法回弹的问题。从安装边界来看，整支笔身的长度控制在常规圆珠笔的通用尺寸范围内，外径和市面上主流的按动圆珠笔笔身配件完全兼容，替换笔芯、弹簧、顶帽等零件时不需要额外开模定制，能直接适配通用供应链的标准件，对于文具厂商来说，这套结构可以直接对接现有产线的装配工装，不需要大幅调整生产设备参数。

　　设计过程中优先考虑了手持握持的人机工程，笔身握持段的棱边做了0.2mm的圆角过渡，不会因为棱角过于锋利硌手，同时笔身的壁厚控制在1.2mm，既保证了结构强度，日常使用中从桌面高度跌落不会出现开裂变形，又能控制整体重量，整笔装配后的重量控制在10g以内，长时间书写握持不会产生明显的负重感。表面没有设计复杂的防滑纹理，因为六边形截面本身已经提供了足够的握持摩擦力，光滑的外表面更方便印刷品牌标识，同时注塑时不需要做复杂的纹理蚀纹，能降低模具的加工成本。

　　从结构可靠性角度出发，笔身所有的转角位置都做了应力释放圆角，避免日常使用中应力集中导致的开裂，尤其是笔身前端收口位置，是跌落时最容易受力的部位，特意做了局部加厚处理，加厚段和主体壁厚之间做了平滑过渡，不会出现壁厚突变导致的注塑缺陷。内部空腔的同轴度公差控制在0.05mm以内，保证笔芯在内部运动时不会出现偏斜，书写时笔尖的出芯长度稳定，不会出现书写断墨或者笔尖回缩的问题。这套结构没有采用任何特殊的工艺设计，全部采用常规注塑工艺即可生产，选用常规的PP或者ABS塑料就能满足强度要求，物料采购成本低，适合大规模量产，不管是作为一次性圆珠笔的结构，还是可替换笔芯的复用款圆珠笔结构，都能直接适配，不需要做大幅的结构调整。
