内六角滚花手拧调节旋钮结构设计

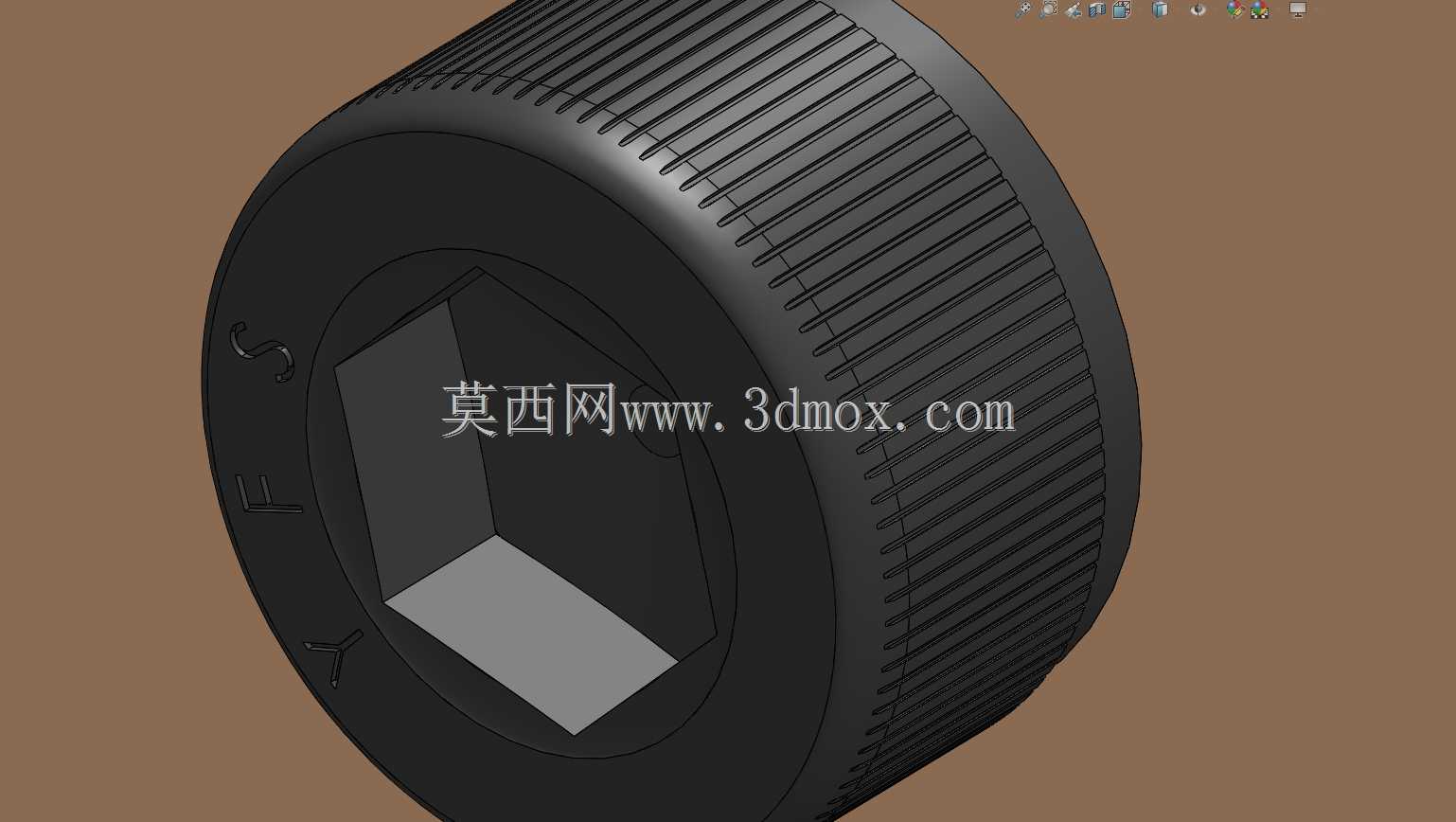

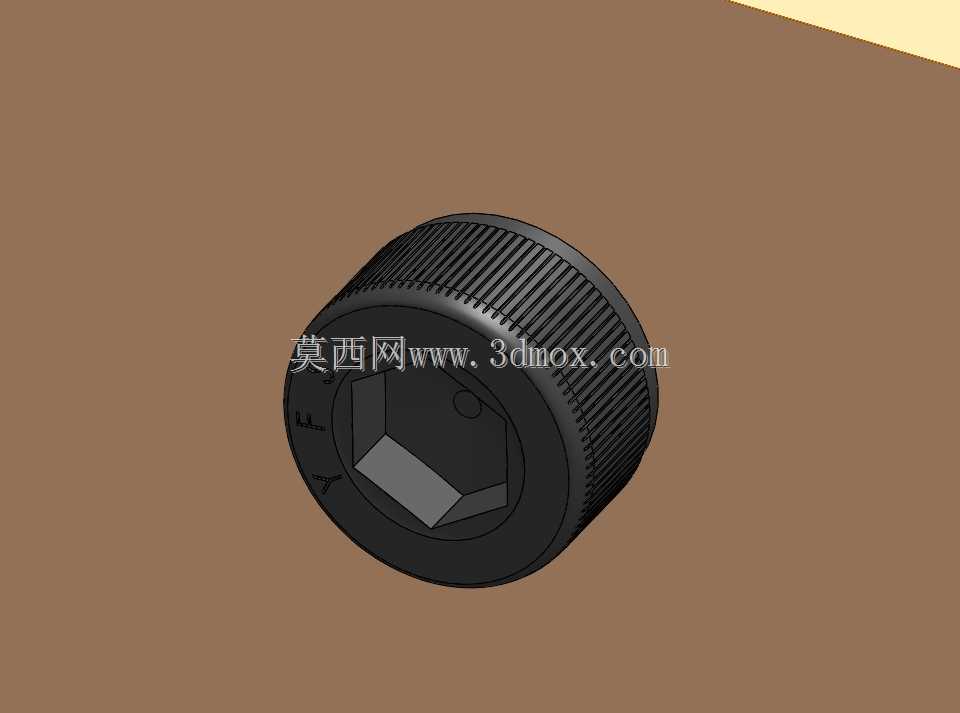

　　日常做小型机电设备、实验工装的结构设计时，这类带内六角孔的滚花手拧旋钮出镜率极高，不像标准紧固件需要全程依赖工具，它兼顾了徒手快速调节和工具锁紧的双重需求，在低压电源模块、小型测试治具、桌面型实验设备的面板调节场景里，能大幅降低操作门槛。从结构细节来看，外圆周做的直纹滚花不是为了装饰，徒手拧动时，滚花的齿纹能和指腹形成足够的静摩擦力，哪怕手上沾了少量装配用的润滑脂、或者戴薄款丁腈手套操作，也不会出现打滑的情况，滚花的齿距做的偏细密，不会因为齿纹过锐硌伤手指，长时间频繁调节也不会有明显的不适感。端面的内六角孔是预留的工具操作位，当需要更大锁紧力矩、或者旋钮安装位置空间狭窄手指无法发力时，可以直接用对应规格的内六角扳手插入，完成锁紧或者松脱操作，不用额外设计避让工具的结构，能有效压缩安装位的空间占用。

　　建模的时候特意简化了底部螺纹段的细节，不是建模疏漏，是实际工程应用里的取舍：这类旋钮的螺纹段大多是和内嵌的铜嵌件、或者预制的螺纹孔配合，实际装配时螺纹段完全藏在安装基体内部，外部看不到，省略螺纹的详细建模特征，能大幅降低模型的特征数量，在做整机装配、运动仿真的时候，能减少软件的运算负载，尤其是做大型装配体的时候，这类小标准件的细节简化，对整体文件的运行流畅度提升非常明显，而且不会影响装配干涉检查、外观渲染的最终效果。

　　从安装边界来看，这类旋钮的外径控制在适配手指捏持的尺寸区间，安装时只需要在面板上预留对应螺纹规格的过孔，旋钮的滚花段外径比过孔大3-5mm，形成自然的轴向限位，不需要额外加装轴用挡圈或者锁紧螺母，就能限制旋钮的轴向窜动，安装工序非常简单。实际选型的时候要注意，滚花段的轴向高度不能超过面板外侧的操作空间，避免旋钮突出过多被误碰，尤其是在便携型设备上，突出高度过高不仅容易勾挂线缆，还可能在搬运过程中被磕碰导致调节位置偏移。内六角孔的深度要比对应扳手的插入深度深1mm左右，避免扳手插不到位导致拧动时孔壁被拧花，延长零件的使用寿命。

　　这类零件的材质选择也比较灵活，日常普通工况用ABS或者尼龙注塑就能满足需求，重量轻、绝缘性好，适合用在电气设备的面板调节场景；如果需要更高的锁紧力矩、或者用在有一定温度的工况下，可以换成铝合金车削加工，表面做阳极氧化处理，耐磨性能更好，也不会生锈；如果是用在食品、医疗相关的设备上，还可以换成PP或者不锈钢材质，满足耐腐蚀、易消毒的要求。设计的时候不用刻意追求全细节还原，要结合实际的应用场景调整建模精度，做外观展示用的模型可以把滚花、端面倒角的细节做的更精细，做装配仿真用的模型就可以适当简化非配合面的细节，平衡模型精度和软件运行效率。
