带侧装耳座的块状安装基座结构设计

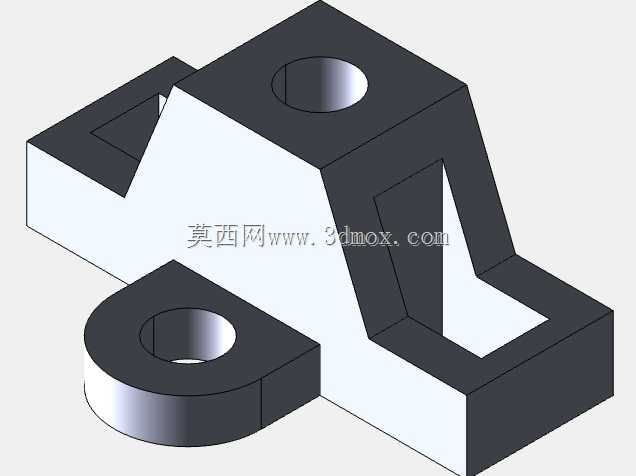

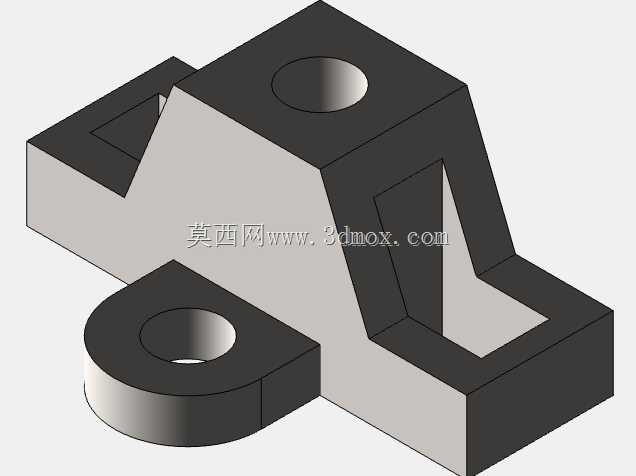

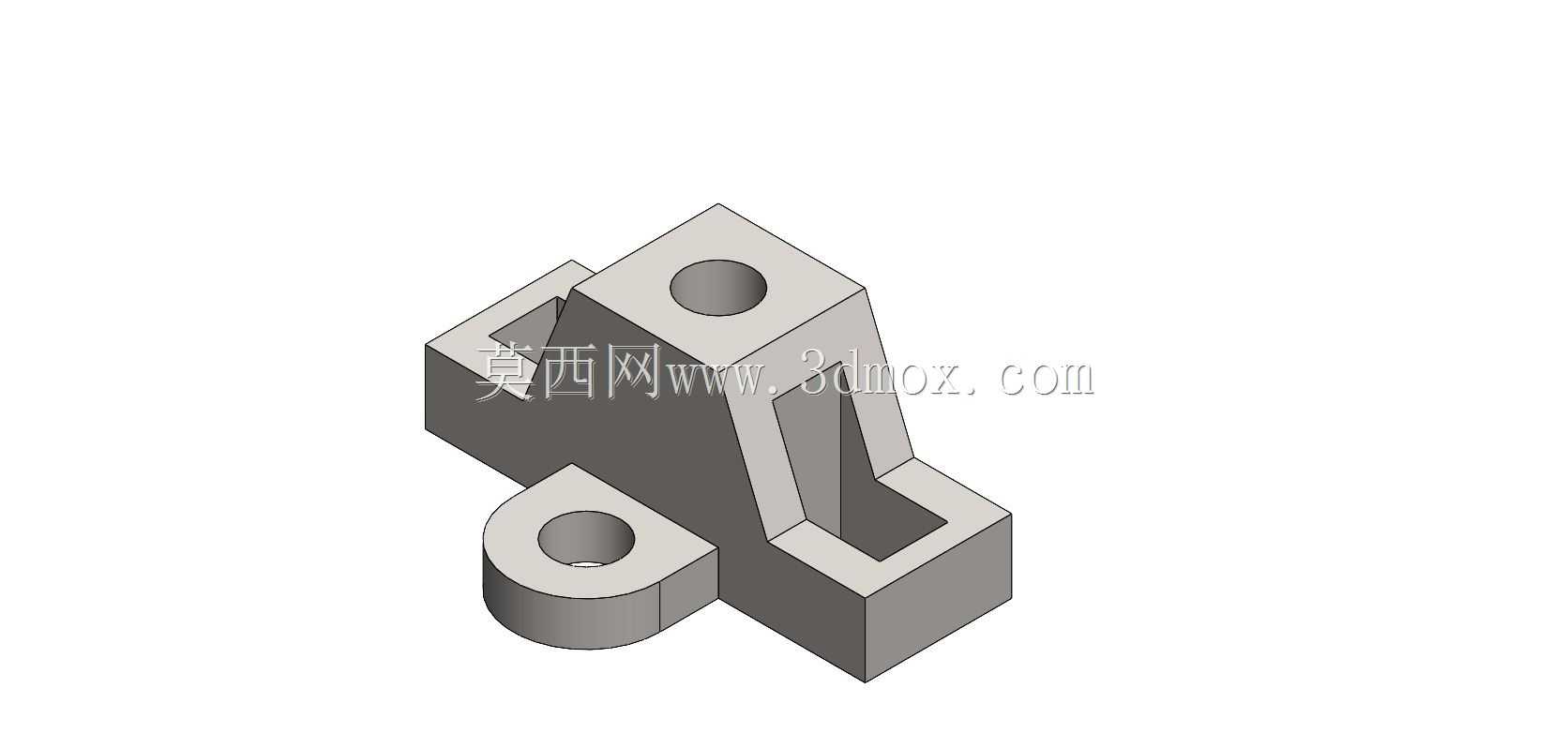

　　这类带侧装耳座的块状安装基座，多应用在小型机电设备内部的元器件固定场景，常见于低压电源模块、小型传感组件的安装支撑环节，作为设备内部的承载连接件，既要承担上部元器件的静载荷，也要适配设备运行过程中产生的小幅振动工况，避免安装位置出现偏移松脱。从结构设计逻辑来看，主体采用方块式基体做核心承载，是为了保证自身的结构刚性，基体上开设的竖向通孔为螺栓过孔，用于穿装固定螺栓将上部元器件锁紧在基座顶面，孔位的同轴度公差控制在0.05mm以内，避免螺栓穿装时出现卡滞，同时保证锁紧后元器件的安装面与基座顶面贴合度达到80%以上，减少局部应力集中。

　　基体侧面开设的通槽为走线让位槽，宽度根据常规低压导线的线径设置为8mm，槽口边缘做了R0.5的圆角处理，避免穿线时割破导线绝缘层，槽体深度贯穿基体侧壁，方便导线从侧面直接引出，无需从基座底部绕线，优化内部布线空间。侧部延伸出的圆形耳座为辅助安装结构，耳座中心同样开设通孔，用于将整个基座固定在设备的安装板上，耳座与主体衔接处做了加厚过渡处理，过渡圆角设置为R2，避免直角衔接处出现应力断裂的风险，耳座的厚度比主体厚度薄2mm，既可以减少整体材料用量，也能在安装时提供一定的形变余量，抵消安装板平面度误差带来的装配应力。

　　从安装边界来看，主体部分的长宽尺寸控制在30mm×25mm范围内，总高度为35mm，侧伸耳座的外圆直径为20mm，整体安装占用的平面空间不超过40mm×35mm，适合在空间紧凑的小型机电设备内部布置，不会与周边其他元器件产生干涉。设计过程中优先考虑了加工工艺性，所有外棱角均做了C0.3的倒角处理，去除加工毛刺，方便后续的表面氧化处理，基体的底面为安装基准面，平面度公差控制在0.02mm以内，保证安装后基座的垂直度满足上部元器件的安装要求，不会出现倾斜导致的元器件对位偏差。这类基座的材质一般选用6061铝合金，兼顾结构强度与轻量化需求，重量控制在50g以内，不会给设备整体带来额外的负重负担，同时铝合金的切削加工性能较好，适合小批量的机加工生产，加工成本相对可控。在实际装配场景中，这类基座不需要额外的定制工装，使用常规的内六角螺栓即可完成全部装配工序，上部元器件锁紧后，侧向的走线槽可以直接将导线引出连接到周边电路，侧耳的固定孔可以根据安装板的实际孔位做小幅调整，适配不同设备的安装孔位偏差，不需要重新加工基座，提升了零件的通用适配性。

　　结构上没有复杂的曲面特征，所有特征均为拉伸、切除形成的规则几何特征，建模过程中可以通过参数化设计调整各部分尺寸，快速适配不同规格元器件的安装需求，比如调整主体高度适配更高的元器件，调整耳座位置适配不同的安装板孔距，不需要重新构建整体模型，大幅提升设计迭代效率。在受力表现上，主体方块结构的抗弯曲强度可以满足5kg以内的静载荷承载需求，侧耳的连接强度可以承受10N以内的横向拉力，完全覆盖小型电源模块、传感组件的安装受力需求，在设备常规的振动工况下，不会出现结构断裂或者连接松脱的问题。
