快装式钩扣紧固连接件结构设计

　　日常做设备结构装配时，经常会遇到需要频繁拆装的外罩、检修盖板、小型功能模块的固定需求，传统螺丝固定需要配套工具，反复拆装还容易出现滑牙、螺纹磨损的问题，快装式钩扣紧固件就是针对这类场景开发的连接部件，在消费电子外壳、小型机电设备检修门、3D打印DIY装置、户外便携设备壳体上都有广泛的应用空间。

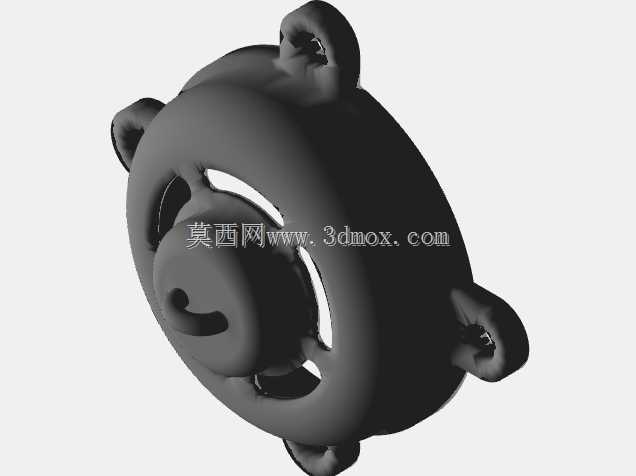

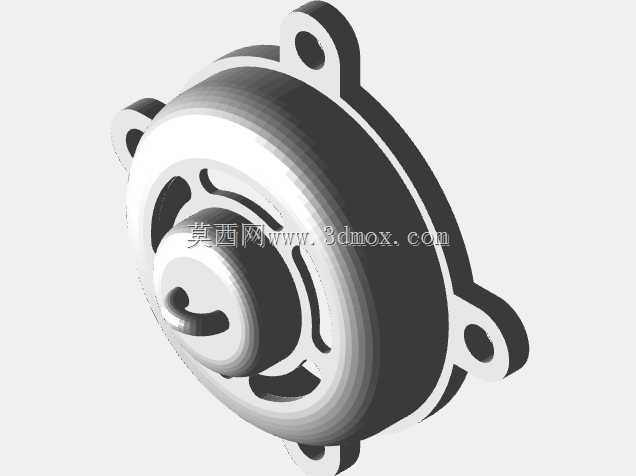

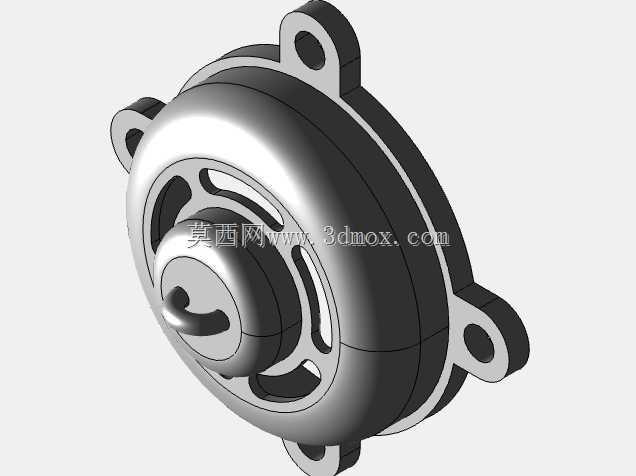

　　这款钩扣紧固件采用旋扣式锁紧逻辑，主体分为基座与锁紧旋盖两个核心部分，基座两侧带对称安装耳，耳片上预留通孔，可通过螺丝或者热熔柱预先固定在其中一个待连接的基材上，安装耳的开孔位置做了沉台设计，固定件安装后不会突出基座表面，避免干涉旋盖的转动动作。基座中心设置带导向斜面的卡合凸台，旋盖内侧对应位置加工有螺旋导向槽，旋盖转动时，导向槽顺着凸台斜面爬升，逐步将两个对接面压紧，实现无工具的手动锁紧。

　　从结构设计细节来看，旋盖的顶面做了弧形凸起的拨块，手指拨动时能提供足够的摩擦力，不需要额外工具就能完成锁紧与解锁动作，拨块的高度控制在3mm以内，不会突出整体轮廓过多，避免日常使用中被意外剐蹭导致松脱。旋盖外圈做了等距分布的镂空减重槽，一方面减少材料用量降低自重，另一方面在需要更大锁紧力的时候，可以用细杆穿过镂空槽辅助加力转动，兼顾手动快装和辅助紧固的需求。基座与旋盖的配合面做了一圈0.2mm的凸筋，锁紧后凸筋发生微量弹性变形，填充配合面的间隙，既可以防止长期使用出现松动，也能起到一定的防尘密封作用，适配有轻度防尘要求的设备外壳连接场景。

　　安装边界方面，这款钩扣紧固件的整体安装高度不超过12mm，基座最大外径为48mm，两侧安装耳的中心距为56mm，安装时只需要在固定基材上预留对应位置的两个固定孔，对接基材上只需要开出直径32mm的中心过孔，不需要额外加工复杂的卡扣槽位，对基材的加工精度要求较低，即使是手工加工的板材、3D打印的结构件也能顺利适配。锁紧后的有效压紧行程为2.5mm，可以补偿两个对接面之间0-2mm的尺寸公差，对于板材厚度存在轻微偏差、或者对接面贴有密封泡棉的场景，也能保证可靠压紧，不会出现锁不紧或者间隙过大的问题。

　　在实际选型使用时，这类钩扣紧固件单组可提供约80N的锁紧力，单扇检修门或者外罩根据尺寸大小，均匀布置2-4组即可满足固定需求，相比传统螺丝固定，拆装效率可以提升70%以上，而且不会出现螺丝丢失、滑牙的问题。针对不同的使用场景，还可以调整旋盖与基座的配合阻尼，在经常需要开启的检修口位置，可以适当降低阻尼，让拨动更顺畅；在有振动的设备上使用时，可以增加配合阻尼，或者在导向槽末端增加一个小的定位卡点，转动到锁紧位置时会有明显的段落感，防止设备运行过程中的振动导致旋盖回转松脱。

　　建模过程中需要重点关注螺旋导向槽的曲面顺滑度，避免出现尖角导致转动卡滞，导向槽的升角控制在15度左右，既保证转动时的压紧力足够，又不会出现自锁失效的问题。安装耳的位置做了R3的圆角过渡，避免应力集中导致安装耳在拧紧固定螺丝时出现断裂，基座底部与基材接触的面做了0.1mm的微凸设计，安装后基座不会完全贴死基材，预留微小的调整空间，抵消基材表面的平面度误差。
