电源变压器用带法兰绝缘衬套结构

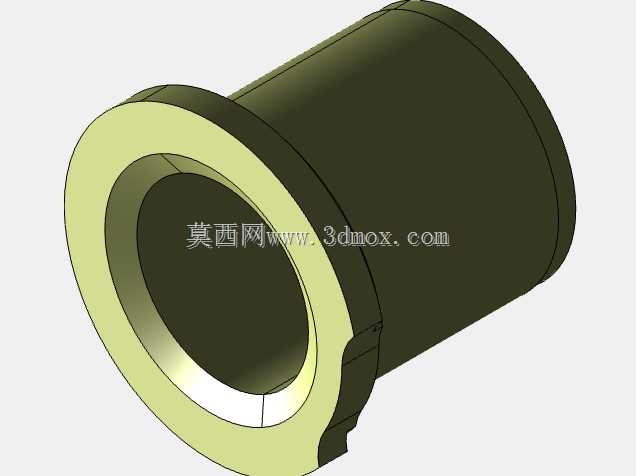

　　从结构设计逻辑来看，该零件采用一端带外翻法兰边的直筒构型，法兰边的外径明显大于筒身直径，装配时法兰边会卡在安装孔的端面位置，既可以限制衬套的轴向窜动，避免衬套在设备振动、温度循环过程中滑入安装孔内部失去隔离作用，也能增大衬套与安装面的接触面积，分散局部压紧力，防止软质绝缘材料被压溃变形。筒身部分的壁厚经过匹配设计，既要保证足够的绝缘距离满足安规要求，又不会占用过多的绕组布置空间，筒身内壁的光滑度做了针对性处理，穿装螺栓或者引出线时不会刮伤导线的绝缘外皮，筒身外壁与绕组骨架内孔的配合采用小间隙配合，装配时可以轻松推入，同时不会出现过大的旷量导致部件偏移。在电源变压器的整机装配环节，这类带法兰的筒状衬套是绕组与安装基座之间常用的绝缘隔离零件，日常多布置在变压器铁芯穿装螺栓的外侧、绕组出线端的过孔位置，或是变压器外壳与内部带电部件的间隔区域，核心作用是避免金属紧固件、安装结构件与带电绕组直接接触，同时填补装配间隙，抵消不同材质部件热胀冷缩带来的装配应力，防止长期运行过程中绝缘层被金属锐边割破引发爬电、击穿故障。

　　从安装边界来看，法兰边的厚度根据安装面的平面度做了适配，常规安装场景下法兰边压紧后不会出现局部翘起，筒身的长度略长于安装孔的轴向深度，两端预留少量的压缩余量，装配压紧后可以填满整个间隔空间，避免出现绝缘空隙。这类衬套在实际应用中，除了基础的绝缘隔离作用，还能起到一定的定位辅助作用，在变压器绕组预装阶段，可以通过衬套的位置快速对齐绕组与安装基座的固定孔位，减少装配时的调整时间，提升批量装配的效率。

　　设计这类零件时，需要重点关注几个工程细节：首先是法兰与筒身的过渡位置，不能出现尖锐的直角，要做圆弧过渡处理，避免应力集中导致零件在受压、受振时出现开裂；其次是筒身的圆度公差要控制在合理范围，若圆度超差，穿装螺栓时会出现卡滞，甚至导致衬套被挤裂；另外法兰端面的平面度也要满足装配要求，若端面存在翘曲，压紧后会出现局部间隙，容易积存灰尘、潮气，长期运行会降低绝缘性能。在不同功率等级的电源变压器中，这类衬套的尺寸会随安装孔的大小、绝缘等级要求做对应调整，小功率控制变压器用的衬套尺寸偏小，壁厚较薄，大功率电力变压器用的衬套尺寸更大，壁厚也会相应增加，部分高压场景下使用的衬套还会在筒身外侧增加多道环形凸棱，拉长爬电距离，提升绝缘可靠性。

　　实际建模过程中，这类零件的特征逻辑比较清晰，先通过旋转特征做出主体的筒身与法兰结构，再根据安装需求做局部的缺口、定位槽特征，最后对所有锐边做倒圆角处理，建模时要重点保证配合尺寸的公差合理性，尤其是筒身的内外径、法兰的外径与厚度，这些尺寸直接影响后续的装配适配性。在变压器的长期运行场景中，这类衬套还要耐受一定的温度变化，变压器运行时绕组发热会传递到衬套位置，所以零件的结构设计要考虑热变形的影响，筒身与安装孔的配合间隙要预留足够的热膨胀量，避免温度升高时衬套膨胀挤压周围部件，导致装配结构松动或者零件开裂。
