电源变压器配套防护安装盒结构

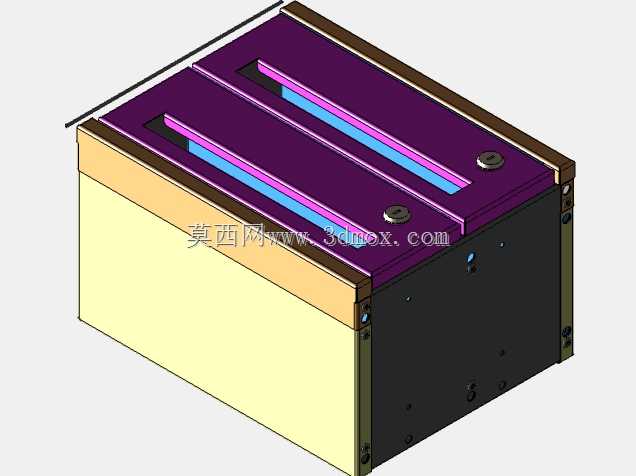

　　这款电源变压器配套的防护安装盒，主要面向工业控制、低压配电场景下的小型电源变压器安装需求，解决变压器裸装时易积尘、受外力磕碰、接线端外露带来的安全隐患问题。从结构设计来看，盒体采用分体拼接式结构，侧围与底座通过侧边的定位孔配合紧固件完成装配，不需要复杂的卡扣结构，加工时仅需常规钣金折弯、钻孔工序即可完成，生产门槛低，适配中小批量的配套加工需求。顶部的双开槽结构并非随意开设，是对应变压器顶部的散热风道与接线引出位预留的，槽边做了折边强化处理，既可以避免钣金锐边割伤安装人员的手部，也能提升槽口位置的结构强度，防止运输或安装过程中槽口变形挤压内部引出的线缆。

　　盒体侧面预留的多个小孔，分为两类功能：靠近底部的小孔是安装固定孔，对应变压器底座的安装位，可直接将变压器本体锁紧在盒体内部，避免设备运行过程中变压器出现移位；靠近上部的小孔是接地与走线孔，其中带定位凸台的孔位是专门预留的接地端子安装位，符合低压电气设备的安全防护要求，其余小孔可根据实际接线需求选择作为线缆引出位，不需要额外开孔加工。从安装边界来看，盒体的内部净空尺寸完全适配对应规格的电源变压器本体，四周预留了不小于5mm的安全间隙，既可以避免变压器工作时的温升直接传导到盒体外壁造成烫伤风险，也能预留出空气对流的空间，配合顶部的开槽形成自然散热风道，不需要额外加装散热风扇即可满足变压器长期满负载运行的散热需求。盒体的外表面做了分区处理，不同区域的表面处理对应不同的功能需求：侧围的浅色区域是喷塑绝缘层，可避免外部接触时的漏电风险；顶部的深色区域是耐磨涂层，可承受安装过程中工具的剐蹭，也能在日常运维时防止表面被划伤；侧边的金属裸露区域是装配定位面，加工时保证了平面度要求，可直接贴合安装面完成固定，不需要额外调整安装间隙。在实际应用场景中，这款安装盒可直接适配机柜内部的导轨安装或者面板螺丝固定，盒体的外部尺寸符合常规电气柜的安装模数，不需要对原有机柜的安装位做改造即可直接替换原有老旧的变压器防护壳。

　　设计过程中特意规避了复杂的曲面结构，所有折弯角度均为90度常规折弯，加工时不需要定制特殊的折弯模具，普通的数控折弯机即可完成所有钣金件的加工，加工成本相较于一体冲压的壳体低40%左右，同时拼接式的结构也方便后期运维时拆解，不需要完全拆下整个盒体即可完成内部变压器的接线调试与故障排查。盒体顶部的两个圆形沉孔是专门的盒盖锁紧位，采用沉头螺丝锁紧后螺丝头不会突出盒体表面，避免安装时突出的螺丝头剐蹭周边的线缆或者其他电气元件，同时沉孔的深度做了精准控制，螺丝锁紧后不会穿透盒盖接触到内部的变压器本体，避免造成短路风险。

　　从结构强度来看，盒体的边角位置都做了折边加强处理，空载时可承受不小于5kg的垂直压力，满足机柜内部多层安装时的承重需求，不会因为上层设备的压力出现变形塌陷。在走线设计上，顶部的开槽宽度刚好适配常规的多股铜芯线缆引出，槽口位置可配套加装护线套，避免长期使用中线缆被钣金锐边割破绝缘层造成短路故障。整体结构没有多余的装饰性设计，所有结构特征都对应实际的安装、防护、散热需求，完全服务于电源变压器的实际使用场景，没有冗余的加工工序，也没有多余的结构特征，是典型的面向工业实际应用的功能性结构设计，对于同类型小型电气元件的防护壳体设计也有一定的参考价值，可根据不同规格的变压器尺寸调整盒体的长宽高参数，快速衍生出适配不同功率变压器的防护盒系列产品。
