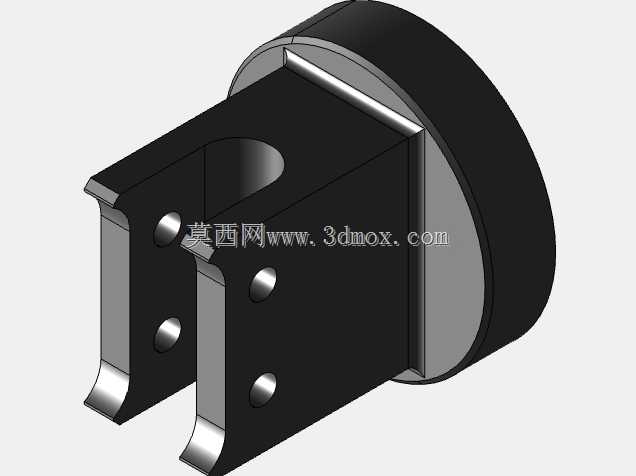

带圆柱安装座的双叉式连接构件

　　该构件属于工业设备中常用的铰接连接类部件，核心功能是实现两个相对运动部件之间的载荷传递与转动自由度约束，常见于工程机械的执行机构末端、自动化生产线的连杆传动单元、物流设备的翻转支撑结构中，能够在承受径向与轴向复合载荷的同时，为配套的销轴类零件提供稳定的安装定位基准。从结构设计逻辑来看，构件采用分体式功能分区设计，一侧为圆盘状安装基座，基座端面设置平整贴合面，能够与配套的安装面板、设备壳体端面实现完全面接触，避免安装后出现应力集中导致的基座变形，圆盘的圆柱面可作为装配时的对中基准，装配时可通过卡箍、端面压块或者周向均布的紧固件实现基座的完全固定，安装边界需保证基座后方预留不小于基座厚度1/3的操作空间，用于紧固件的拧紧与后期维护拆卸。

　　另一侧为平行双叉臂结构，两个叉臂的内侧端面保持严格的平行度公差，叉臂上开设的同轴通孔用于穿装铰接销轴，孔位的同轴度公差直接影响铰接转动的顺畅度，设计时需将孔的圆柱度公差控制在IT7级以内，避免销轴装配后出现卡滞、偏磨的问题；叉臂的端部做了圆弧过渡与倒角处理，一方面能够减少装配时与对接构件的干涉，另一方面可以降低应力集中系数，在承受冲击载荷时避免叉臂根部出现裂纹。两个叉臂之间的开档尺寸经过匹配设计，刚好能够容纳对接构件的连接耳片，开档宽度比对接耳片厚度大0.2-0.5mm，既可以保证转动时无卡滞，又能避免间隙过大导致的传动冲击。

　　从实际应用场景来看，这类构件常被用在气动执行元件的输出端与负载的连接位置，替代传统的单耳连接结构，双叉臂的对称结构能够让载荷均匀分布在两个臂体上，相比单耳结构承载能力提升40%以上，同时能够抵消侧向力带来的偏载力矩，延长铰接销轴与衬套的使用寿命。在进行三维建模时，需要重点关注叉臂与基座连接位置的圆角过渡，该位置是整个构件的应力集中高发区，建模时不能采用直角相接，需根据构件的整体承载能力设置匹配的圆角半径，通常圆角半径不小于连接处壁厚的1/5；同时要注意叉臂上通孔的位置精度，孔中心到基座贴合面的距离尺寸直接决定了整个传动机构的运动行程，建模时需将该尺寸设置为关键驱动尺寸，方便后续根据不同的行程需求进行参数化调整。

　　构件的外形尺寸设计遵循紧凑化原则，在满足强度要求的前提下尽可能缩小整体体积，圆盘基座的直径略大于双叉臂的外侧总宽度，既能够保证基座安装时的稳定性，又不会因为基座过大造成周边空间的浪费；叉臂的厚度根据额定承载载荷计算得出，每个臂体的厚度能够承受1.5倍的额定冲击载荷，避免过载时出现臂体弯折的情况。在装配适配性上，该构件可以搭配不同直径的铰接销轴与自润滑衬套使用，当应用在高频率往复运动的场景时，可在通孔内镶嵌铜基石墨衬套，减少转动时的摩擦阻力，降低维护频率；当应用在静态固定连接场景时，可直接穿装带防松结构的螺栓螺母，实现两个部件的刚性连接。设计过程中还需考虑构件的加工工艺性，圆盘基座的端面与外圆可通过一次车削加工完成，保证两个特征的同轴度与垂直度，双叉臂结构可通过铣削加工成型，通孔采用钻铰工艺保证尺寸精度，整个构件的加工工序少，工艺成熟度高，适合批量生产制造，能够有效控制加工成本，满足不同行业的配套使用需求。
