底脚安装式轴承支撑套结构设计

项目分类:通用机械零部件 发布时间:2025-02-20 ID:944382
  • 底脚安装式轴承支撑套结构设计

  在各类带旋转传动轴的工业设备中,轴承的安装固定结构直接决定了传动系统的运行稳定性与使用寿命,底脚安装式轴承套作为卧式布置传动轴的常用支撑构件,广泛应用在中小型输送设备、小型动力传动单元、轻工机械的传动工位中,这类支撑结构不需要在设备主体壁板上开设大尺寸安装孔,可直接固定在设备机架的安装平面上,适配多种不同安装空间的传动布局需求。

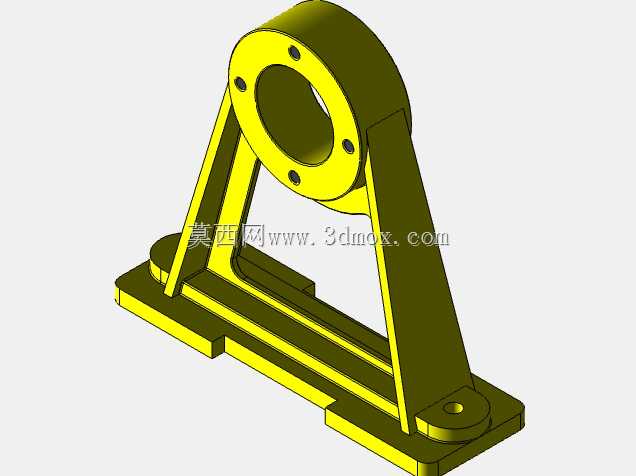

  该轴承套采用对称式三角支撑结构设计,底部为一体化成型的长条型安装底板,底板两端设置有沉头安装孔,安装时可通过内六角螺栓将整个构件锁紧在设备机架的基准平面上,底板与上部轴承安装座之间通过两块对称布置的斜向支撑肋板连接,肋板采用变截面设计,靠近轴承座位置的厚度更大,可有效承载传动轴运行过程中产生的径向载荷与小幅轴向窜动力,避免支撑结构在长期交变载荷下出现形变。上部的轴承安装座为带法兰边的圆筒结构,法兰端面上均匀分布有多个螺栓安装孔,可适配带法兰外圈的轴承安装固定,圆筒的内孔尺寸与目标轴承的外圈外径采用过渡配合公差,安装时可通过热装或者压装的方式将轴承嵌入内孔中,法兰边的螺栓孔可配合端盖实现轴承外圈的轴向定位,防止轴承在高速转动过程中出现外圈跑圈的问题。

  从安装边界来看,该轴承套的底板长度方向尺寸适配常规40系列工业铝型材或者槽钢机架的安装面宽度,安装孔的孔距符合通用机械安装的孔位标准,不需要对现有机架进行二次打孔改造即可完成安装;轴承安装座的中心高度经过精准设计,可保证安装后传动轴的中心高与配套动力输出端、负载输入端的中心高保持一致,避免出现不同心导致的传动轴挠曲、轴承过早磨损等问题。两块斜向支撑肋板之间预留了足够的操作空间,安装轴承端盖、锁紧螺母时,工具可从肋板之间的空隙伸入完成锁紧操作,不会出现结构干涉的问题。

  在实际应用场景中,这类底脚安装轴承套常被用在皮带输送机的从动辊支撑端、小型齿轮传动箱的输入轴外支撑位、自动化生产线的过渡传动轴支撑工位,相比一体式的轴承座结构,该结构的支撑刚度更高,在承受较大径向冲击载荷的工况下,不会出现支撑臂断裂的问题;同时对称式的结构设计让该构件可左右互换安装,不需要区分左右支撑位,能有效减少设备备件的储备种类。设计过程中,对支撑肋板的受力角度进行了反复校核,将肋板的倾斜角度设置在45度至60度区间内,既保证了支撑刚度,又尽可能减少了材料的用量,降低构件的整体重量;底板上的安装孔采用长圆孔与圆孔组合的设计,其中一端的安装孔为长圆孔,安装时可小幅调整轴承套的轴向位置,方便传动轴安装时的同轴度校准,待位置校准完成后再将所有螺栓锁紧,降低现场安装的调试难度。

  轴承安装座的内孔表面粗糙度要求达到Ra1.6以下,保证与轴承外圈配合时的接触精度,避免因接触面粗糙导致轴承外圈受力不均出现局部点蚀;法兰端面与内孔轴线的垂直度公差控制在0.02mm以内,保证安装端盖后,端盖与轴承端面的接触均匀,不会出现偏压导致的轴承转动阻力增大问题。整个构件的所有棱边都做了R2左右的倒角处理,既避免安装过程中锋利棱边划伤操作人员,也能减少应力集中,提升构件的抗疲劳强度。在长期运行的工况下,该结构的轴承套可承受最高1500转每分钟的传动轴转速,适配径向载荷不超过5kN的传动场景,能满足大部分中小型工业设备的传动支撑需求,相比传统的剖分式轴承座,该一体式结构的密封性能更好,可适配多粉尘、少量切削液飞溅的生产车间环境,减少外界杂质进入轴承内部的概率,延长轴承的维护周期。
