带扶手塑料靠背椅注塑成型模具设计

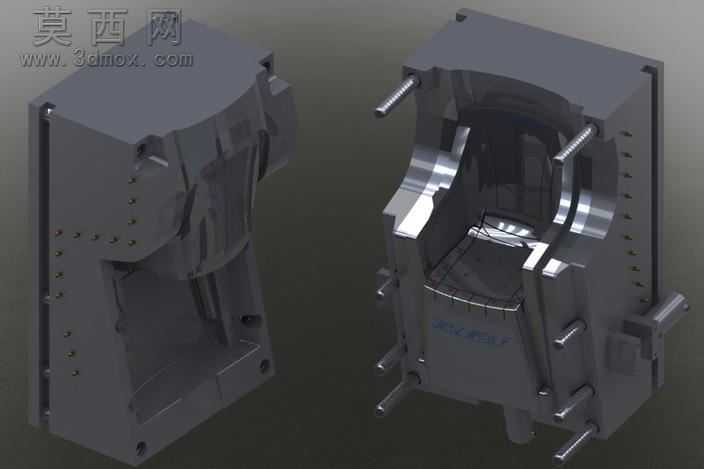

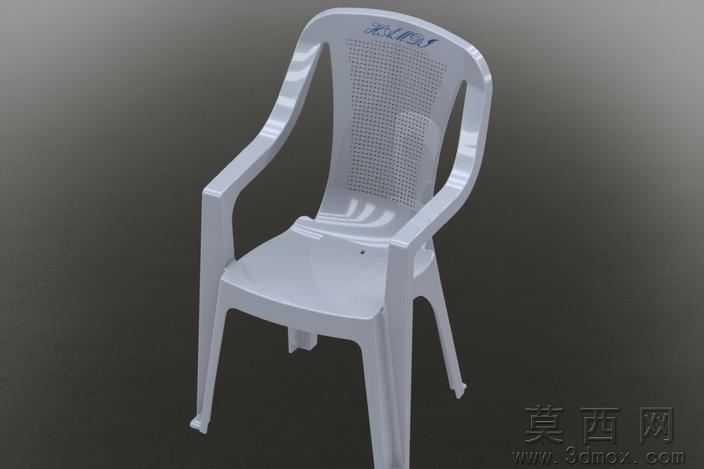

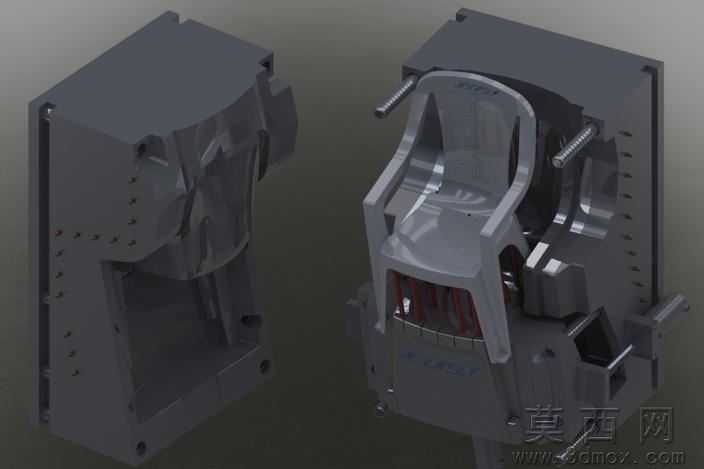

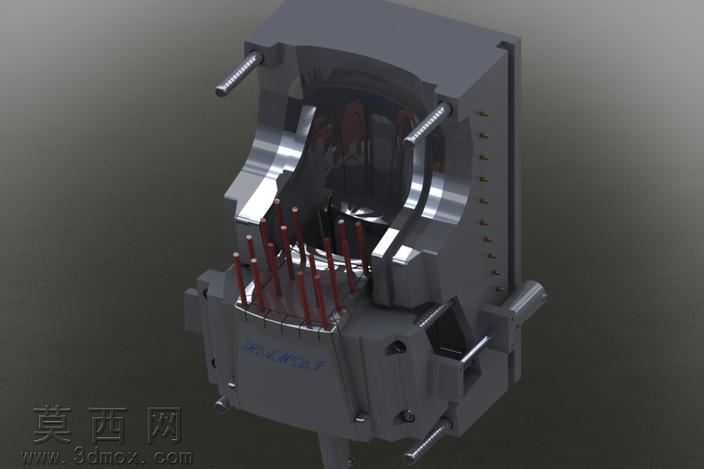

本作品为常见民用带扶手塑料靠背椅的注塑模具三维设计成果，建模阶段围绕塑料椅的成品结构特征展开逆向推导，首先精准还原了成品椅子的全部外观与结构细节：靠背区域的网格状透气加强筋、扶手处的流畅弧形过渡曲面、座面的人体工学凹陷造型、椅腿的渐变壁厚结构以及椅身的加强筋排布，都在建模过程中做了精准的尺寸还原，确保后续模具成型的成品能够匹配日常使用的结构强度与外观要求。在模具结构设计上，针对塑料椅整体尺寸偏大、存在多处倒扣与深腔结构的特点，采用了一模一腔的两板模基础结构，分型面选取沿椅身最大轮廓线进行拆分，确保开模过程中不会出现结构刮蹭损伤成品表面的问题；针对靠背网格、椅腿内侧等难以直接脱模的倒扣结构，设计了对应的斜顶与侧抽芯机构，精准计算抽芯行程与顶出时序，保证开模后抽芯动作先于顶出动作完成，避免成品出现顶白、变形等缺陷。材质与渲染层面，模具的型腔、型芯部分选用模具钢材质进行材质参数设置，还原金属模具的磨砂金属质感，顶杆、导柱导套等标准件做了对应的金属光泽与倒角细节处理，配套的成品塑料椅部分采用常见的PP聚丙烯材质参数，还原民用塑料椅的半哑光浅灰白色塑料质感，通过光影渲染清晰展现模具合模状态下的配合精度，以及开模状态下各机构的运动逻辑。设计思路上充分考虑民用塑料椅的量产需求，在浇口位置选择上采用了多点进胶的热流道方案，避免大尺寸塑件成型过程中出现缺胶、熔接痕明显的问题，同时在型腔对应椅身壁厚变化的位置设计了合理的冷却水路排布，确保成型过程中模温均匀，减少成品收缩不均导致的翘曲变形问题，整套模具的三维建模完整还原了从浇注系统、冷却系统、顶出系统到抽芯机构的全部细节，可直接用于后续的模具加工参考与成型工艺调试，能够满足日常民用塑料靠背椅的批量注塑生产需求，兼顾了结构合理性、生产效率与成品成型质量。
