紫色塑料衬套注塑成型模具结构

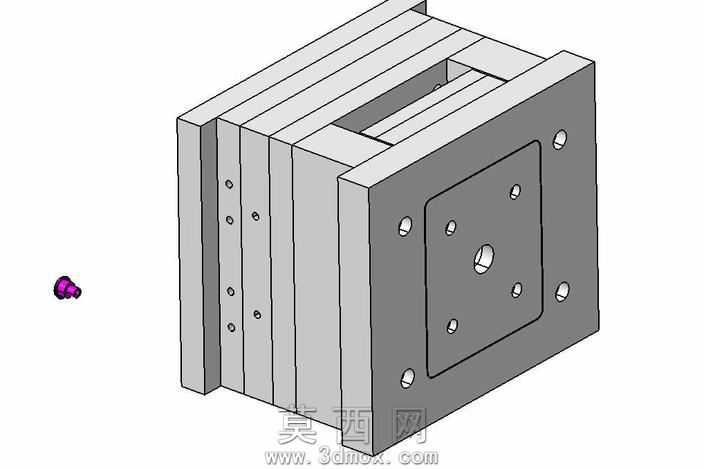

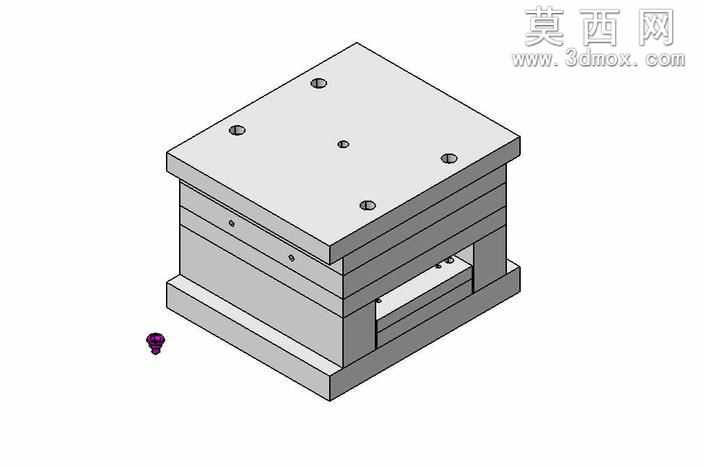

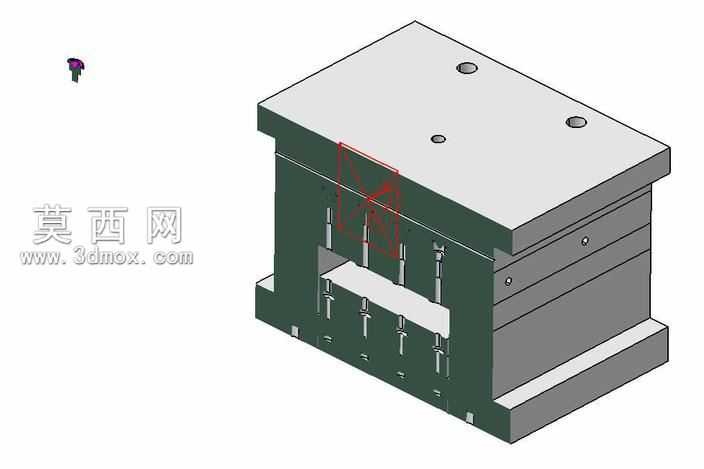

本套模具为针对带法兰边阶梯轴套类塑料零件开发的注塑成型模具，整体建模过程围绕零件的结构特征展开，首先基于目标塑件的尺寸参数完成分型面的规划，该塑件上部为带扩口内锥面的法兰盘结构，下部为等径空心柱体，内外壁均存在阶梯过渡特征，建模时优先完成塑件实体的参数化搭建，精准还原内锥面的倾斜角度、法兰边的厚度与外径、下部柱体的长度与壁厚，确保各过渡位置的圆角参数符合注塑成型的脱模要求，避免应力集中与脱模卡滞问题。在模具结构设计层面，针对塑件的空心结构采用组合式型芯设计，上部成型内锥面的型芯与下部成型直筒内壁的型芯采用定位销拼接，保证同轴度公差控制在合理范围内，避免成型后塑件内壁出现错台瑕疵；型腔部分采用整体式镶件结构，对应法兰边的位置单独做排气槽设计，解决法兰边缘易出现的缺胶、熔接痕问题。浇注系统设计结合塑件的对称结构，采用侧浇口进料方式，浇口位置设置在法兰边的外侧端面，避免浇口痕迹残留在塑件的外观配合面，同时保证熔融塑料能够均匀填充至下部柱体的末端，填充过程中不会出现流痕、短射缺陷。冷却水路布局围绕型腔与型芯分别设置，型腔侧采用环形水路围绕法兰区域，型芯侧采用中心水井式冷却结构，保证塑件上下部位冷却速率均匀，减少成型后的收缩变形，确保塑件的尺寸精度满足装配要求。脱模机构采用顶管顶出结构，顶管作用在塑件下部柱体的端面，配合法兰边的辅助顶出，避免顶出过程中塑件出现变形、顶白问题，整套模具的各部件配合间隙、导向结构均按照注塑模具的通用设计标准完成建模，所有滑动部件均做了避空与耐磨处理设计，材质选择上型腔型芯采用常用的模具钢材，满足量产过程中的耐磨与使用寿命要求，整体结构紧凑，成型工艺窗口宽，能够稳定生产符合尺寸要求的塑料衬套类零件。
