圆柱型LTO储能电芯结构设计

　　设计过程中首先确定了圆柱卷绕式的内部腔体空间，外壳采用薄壁金属拉伸结构，侧壁厚度控制在满足结构强度的最小阈值，既为内部卷芯预留足够的容置空间，也能控制整体重量，同时圆柱外壳的圆弧曲面可以均匀分散内部电芯充放过程中产生的微量膨胀应力，避免方形电芯常见的棱边应力集中导致的封装失效问题。极柱部分采用偏心侧出的设计方案，区别于常规两端出极柱的圆柱电芯，这种单侧引出正负极的结构可以大幅简化模组汇流排的排布路径，在多串多并的模组装配时，不需要在电芯两端分别布置汇流层，仅需在电芯排布的单侧完成焊接连接即可，能有效降低模组的整体厚度，提升空间利用率。在分布式储能、工业后备电源、特种动力装备的供电单元设计中，圆柱型钛酸锂电芯是适配高倍率充放、宽温域工况的核心储能元件，本次呈现的结构方案围绕LTO体系电芯的封装与接口适配完成全细节建模，可直接嵌入各类电源模组的装配仿真流程。从实际应用场景来看，这类电芯常被部署在户外基站后备电源、工业AGV动力包、轨道交通辅助供电模组中，这类场景对电芯的循环寿命、低温放电能力、充放倍率都有远高于常规消费类电芯的要求，因此结构设计上优先保障极耳连接可靠性、外壳密封性能与极柱接口的通用性。

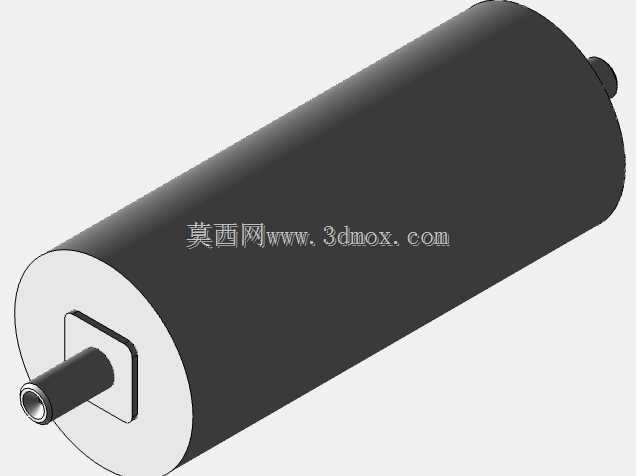

　　极柱基座采用方形凸台结构嵌入端盖平面，凸台与端盖之间设置密封槽位，可适配橡胶密封圈完成径向与轴向的双重密封，满足IP67级别的防护要求，适配户外高湿、多粉尘的部署环境。从安装边界来看，电芯整体为等直径圆柱结构，端盖侧的方形凸台可作为装配定位基准，在模组支架上开设对应尺寸的方形定位孔即可完成电芯的周向限位，不需要额外设计防转结构，装配时可以直接将电芯推入支架定位孔，配合极柱侧的定位面即可完成所有自由度的约束，大幅提升自动化产线的装配效率。极柱的接口采用标准圆柱端子形式，端面预留焊接平面，既可以适配超声焊接的汇流排连接工艺，也可以兼容螺栓锁紧的大电流连接方案，覆盖从几十安持续放电到数百安瞬时脉冲放电的不同工况需求。

　　端盖与外壳的连接采用卷边压合工艺，建模时完整还原了卷边处的圆角过渡与压合间隙，在做结构仿真时可以直接导入模型进行压装应力分析，验证不同压合深度下的密封可靠性与结构强度，避免后续开模过程中出现卷边开裂、密封不严的问题。外壳表面做哑光绝缘涂层处理，模型中预留了涂层的厚度空间，在做模组绝缘间隙校验时，可以直接基于模型外表面计算相邻电芯之间的爬电距离与电气间隙，不需要额外做面偏移处理，能缩短结构校验的周期。在做热仿真分析时，模型的薄壁外壳、内部卷芯的等效腔体、极柱的金属导热路径都做了对应结构的还原，可以直接赋予材料参数进行温度场仿真，验证高倍率充放下电芯内部的温度梯度，为模组的散热结构设计提供准确的模型基础。

　　这类电芯结构在设计时还充分考虑了生产制程的兼容性，外壳的拉伸脱模斜度、端盖的冲压圆角、极柱的铆接结构都符合现有圆柱电芯产线的工艺要求，不需要对现有产线做大规模改造即可完成量产导入，能有效降低产品的落地成本。针对不同应用场景的定制化需求，该结构的外壳长度、极柱尺寸都可以做参数化调整，模型的特征树保留了完整的参数化关联，修改对应参数即可快速生成不同容量规格的电芯模型，适配从10Ah到50Ah不同容量等级的产品设计需求，大幅缩短同系列产品的开发周期。在做整机设备的布局设计时，该模型的轻量化处理可以保证大装配体下的操作流畅度，不会因为单个电芯模型的面数过多导致整体装配卡顿，同时关键的安装定位面、极柱连接面都保留了最高的建模精度，保证装配干涉检查的准确性。
